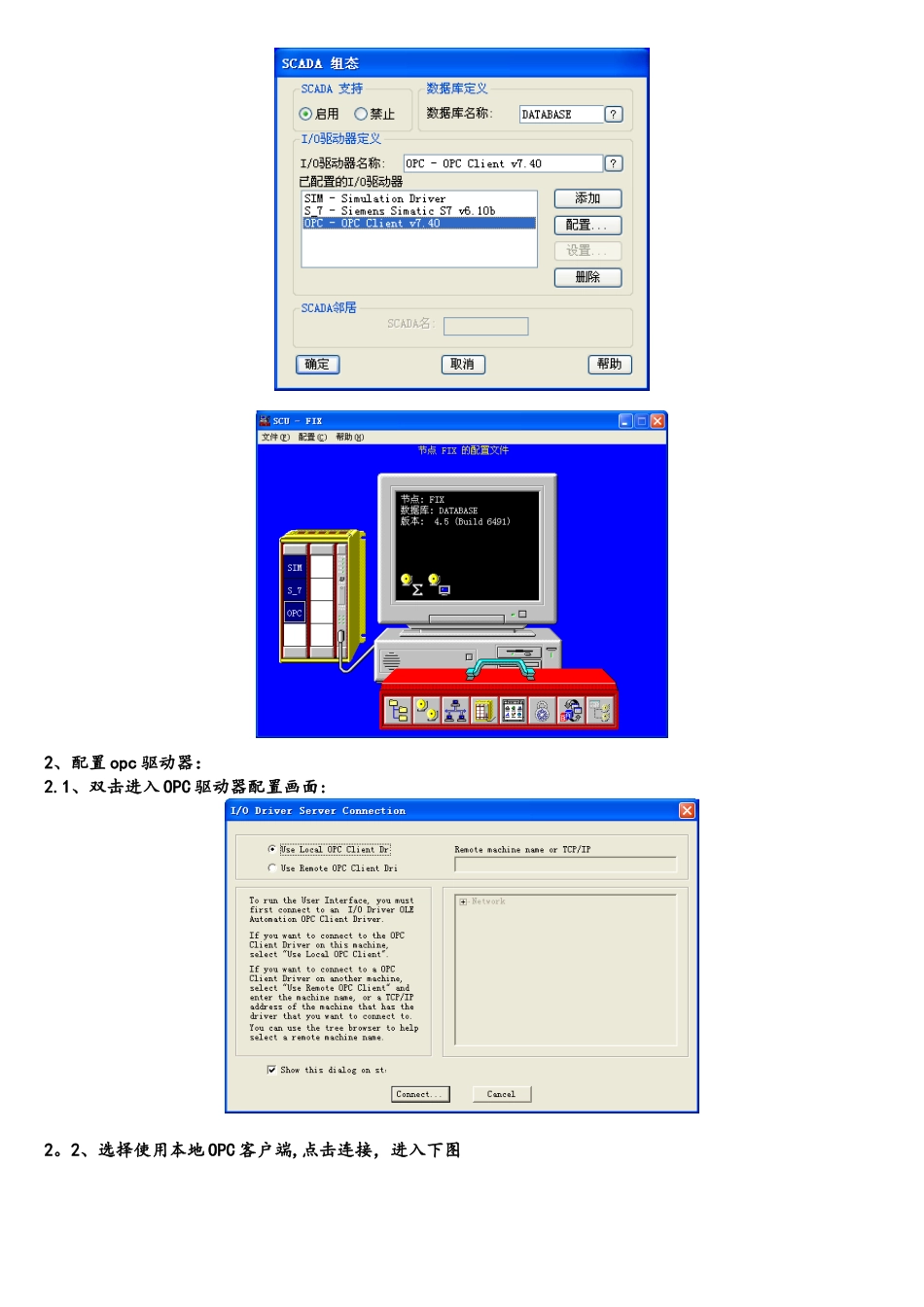

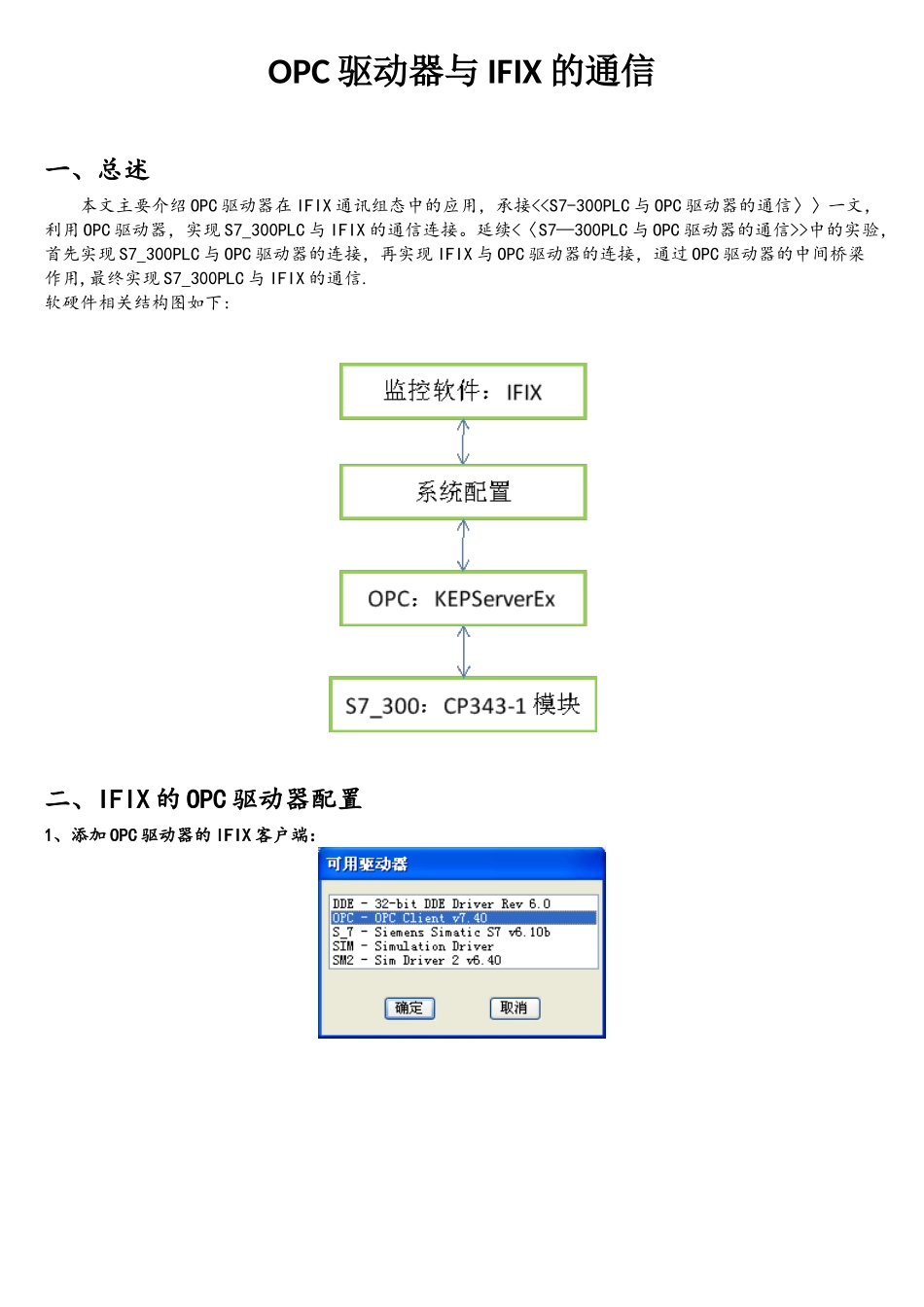

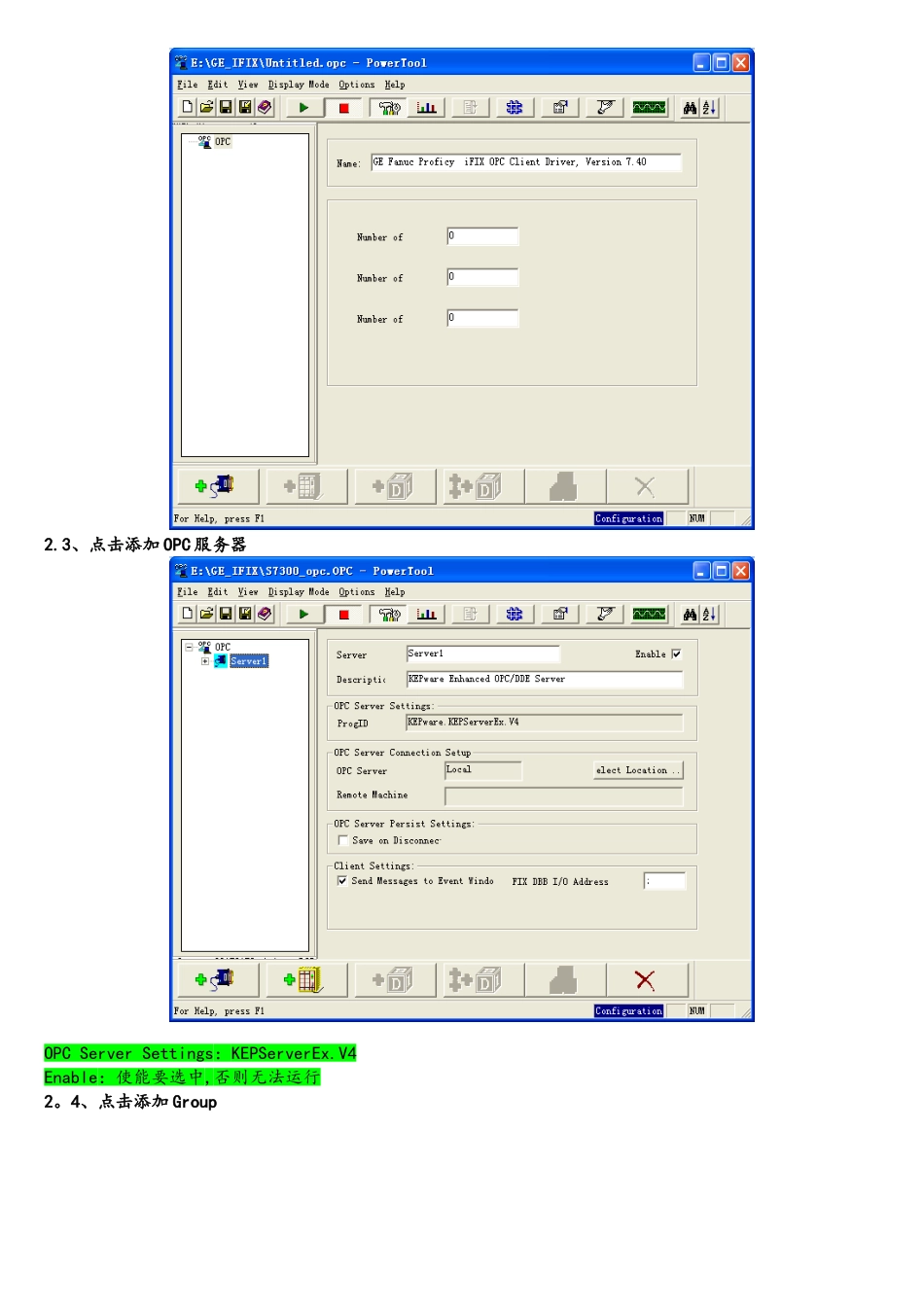

OPC 驱动器与 IFIX 的通信一、总述本文主要介绍 OPC 驱动器在 IFIX 通讯组态中的应用，承接<>中的实验，首先实现 S7_300PLC 与 OPC 驱动器的连接，再实现 IFIX 与 OPC 驱动器的连接，通过 OPC 驱动器的中间桥梁作用,最终实现 S7_300PLC 与 IFIX 的通信.软硬件相关结构图如下:二、IFIX 的 OPC 驱动器配置1、添加 OPC 驱动器的 IFIX 客户端：2、配置 opc 驱动器：2.1、双击进入 OPC 驱动器配置画面: 2。2、选择使用本地 OPC 客户端,点击连接，进入下图2.3、点击添加 OPC 服务器OPC Server Settings：KEPServerEx.V4Enable：使能要选中,否则无法运行2。4、点击添加 GroupEnable：使能要选中，否则无法运行2。5、点击添加 ItemEnable：使能要选中，否则无法运行OPC Item Settings:S7_300。Device1。Group001(缩合 A 釜温度）Enable：使能要选中，否则无法运行OPC Item Settings：S7_300。Device1。Group002（缩合 B 釜温度）2.6、保存配置保存路径：E:\GE_IFIX\S7300_opc.OPC文件名称：S7300_opc。OPC2.7、运行,点击工具栏下面的启动按钮三、IFIX 的数据库配置1、建立数据库标签进入 IFIX 编辑画面，打开数据库,如下图2、建立两个新标签标签名:SH_A_WENDU描述：缩合 A 釜温度驱动器：OPC Client v7。40I/O 地址:Server1；Group1;S7_300.Device1。Group001；No Access Path硬件选项：Server工程单位的量程:根据实际情况设定标签名:SH_A_WENDU描述:缩合 A 釜温度驱动器：OPC Client v7.40I/O 地址：Server1；Group1；S7_300.Device1.Group002;No Access Path硬件选项：Server工程单位的量程：根据实际情况设定3、装载数据库4、保存数据库后退出四、画面制作1、新建画面,名称为“S7300_OPC_TEST”2、添加 2 个数据连接和两个文本，画面如下3、保存画面，退出 IFIX 系统四、调试运行1、打开 KEPserverEx，运行 S7_300 工程2、打开 IFIX，配置 OPC 驱动器,运行 S7300_opc.OPC 工程3、打开 IFIX 数据库,装载数据库4、打开画面，运行画面，如下图显示出两个温度数值，说明 IFIX 与 OPC 驱动器建立正确通信连接。
