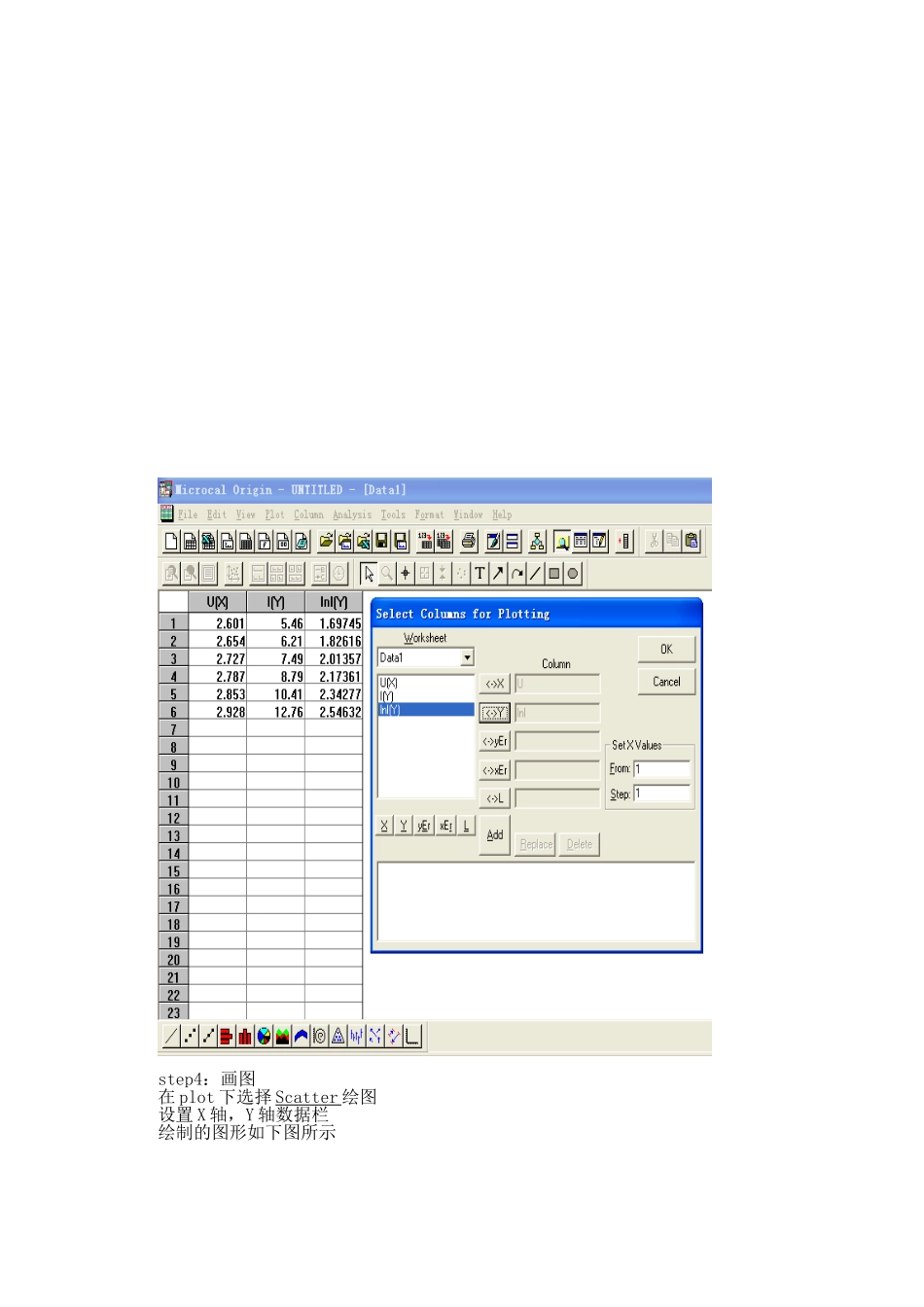

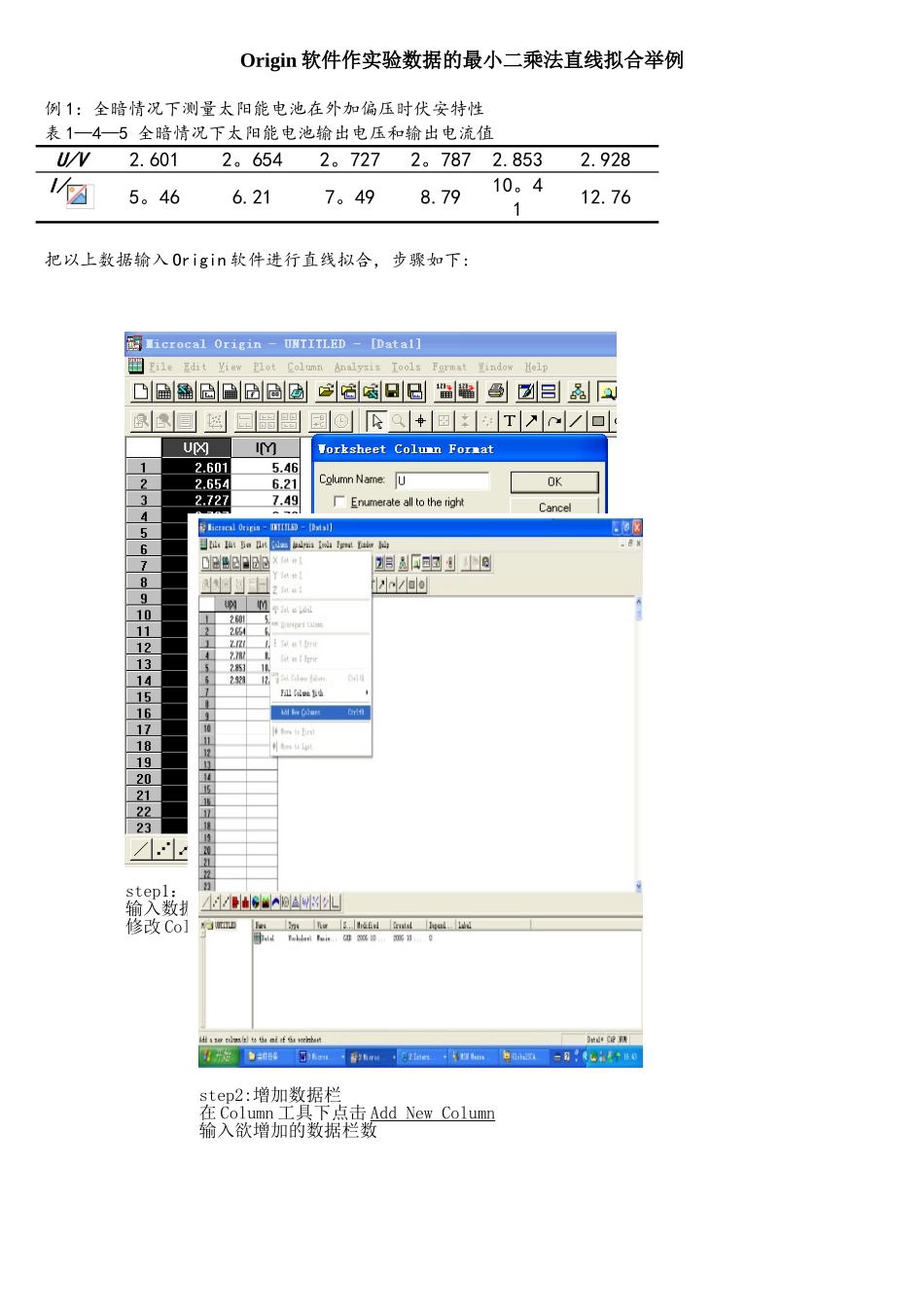

Origin 软件作实验数据的最小二乘法直线拟合举例例 1：全暗情况下测量太阳能电池在外加偏压时伏安特性表 1—4—5 全暗情况下太阳能电池输出电压和输出电流值U/V2.6012。6542。7272。7872.8532.928I/5。466.217。498.7910。4112.76把以上数据输入 Origin 软件进行直线拟合，步骤如下:step1：输入数据输入数据，双击数据栏目，修改 Column Name，点击 OKstep2:增加数据栏在 Column 工具下点击 Add New Column输入欲增加的数据栏数step3:设置数据值修改完数据栏名称后点击右键选择 Set Column Value输入设置的数据函数（如 ln（Col（I)))step4：画图在 plot 下选择 Scatter 绘图设置 X 轴，Y 轴数据栏绘制的图形如下图所示step5:图表名称双击 X 轴和 Y 轴名称并更改为具体物理量双击图表名称文本框并更改名称step6:直线拟合在 Analysis 工具栏下选择 Fit Linear拟合结果如下图备注：结果日志（Results Log）若未显示，请点击菜单栏 view 下的 Results Log，即显示 Results Log 窗口；绘制完图形后，选择 Edit 菜单下的 Copy page，可以将绘制图形粘贴到 word 文档里,双击 word 文档里的图形，也可以直接打开该 OPJ 文件进行修改等。在 Origin 软件里处理完数据后，选择 File 菜单下的 Save Project As 可以将数据窗口,图形窗口，日志窗口等各子窗口一起保存,保存为以 OPJ 为后缀的文件。step7：拟合结果生成 lnI—U 拟合直线,并给出拟合结果 Result Log由 Result Log 可以直接读出拟合直线的参数和拟合程度值 R太阳能电池及磁阻效应实验中涉及到的设置数据栏值的函数(set column values)举例如下:1） 对电流 col（I)取 ln 值得到 col(ln（I）): col(ln(I））=ln(col(I））；2 ） P=U×I, 对col （ U) 和col （ I ） 取 成 绩 得 到 电 功 率col(P）:col（P）=col(U)*col(I)；3）对正反向电压取平均，如对 col（UH1）和 col（UH2）取平均为 col（U1）：col(U1）=（col(UH1）+col（UH2))/2;（若 col（UH2) 输入的数据是代数式，即具 有 负 值 , 则 应 取 绝 对 值 （ abs(col(UH2 ） ) 后 再 取 平 均 ， 即 ：col(U1)=（col(UH1)+abs(col(UH2)））/2;4 ） 计 算 磁 感 应 强 度 ： B=U/ （ K ＊ IH ） ， 即 由 col(U1 ） 计 算 col(B) ： col(B)=col（U1)/（177*5）； （，）5）计算电阻 R：R=U/I, 即由 col(U2）和 col（I2)计算得到 col(R)：col（R）=col(U2）/col（I2） ;6)计算 R’=,设，由 col（R)计算得到 col（R’）:col（R’)=(col（R)－318）/318。
