PLC专业课程设计任务计划书电气

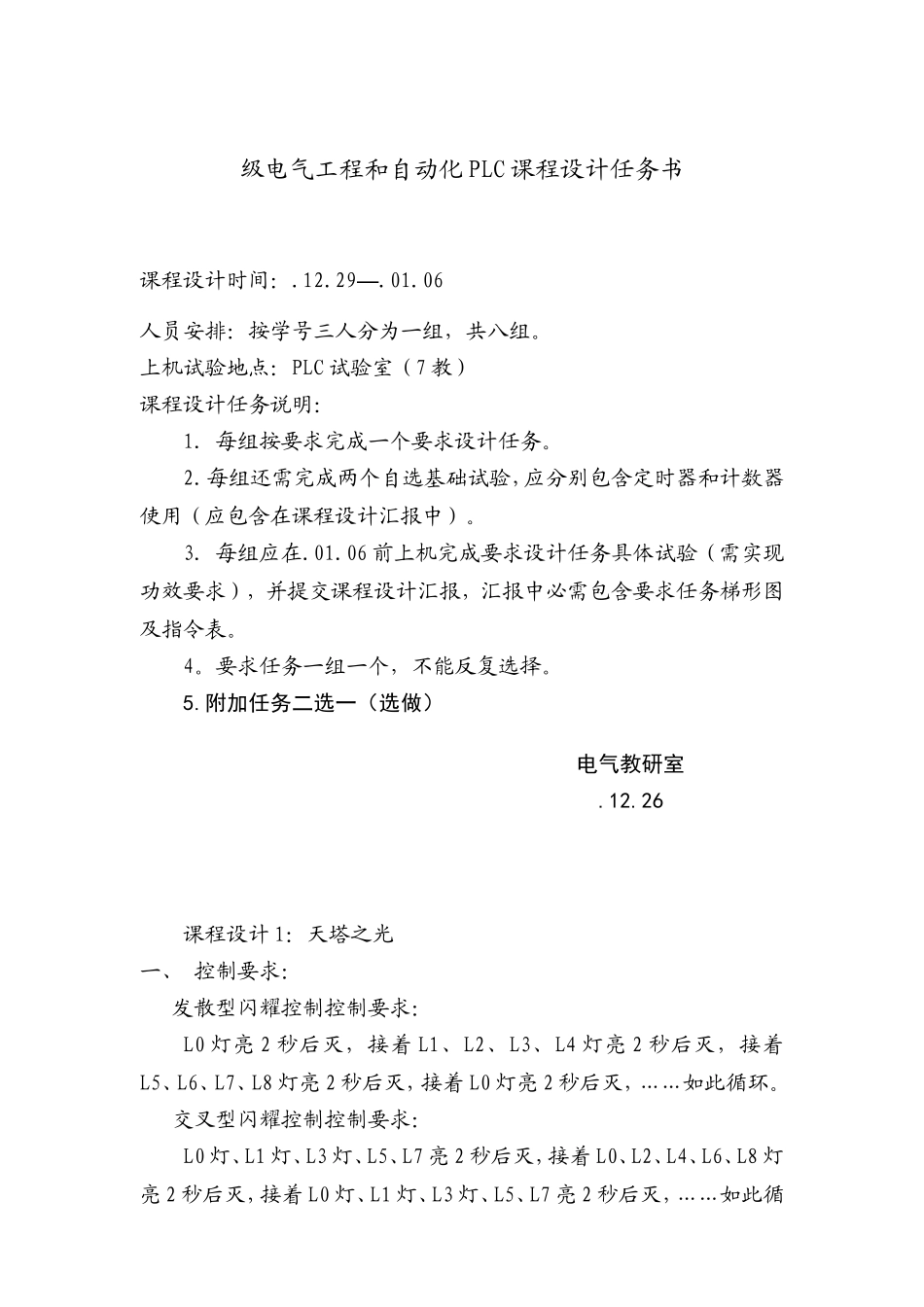

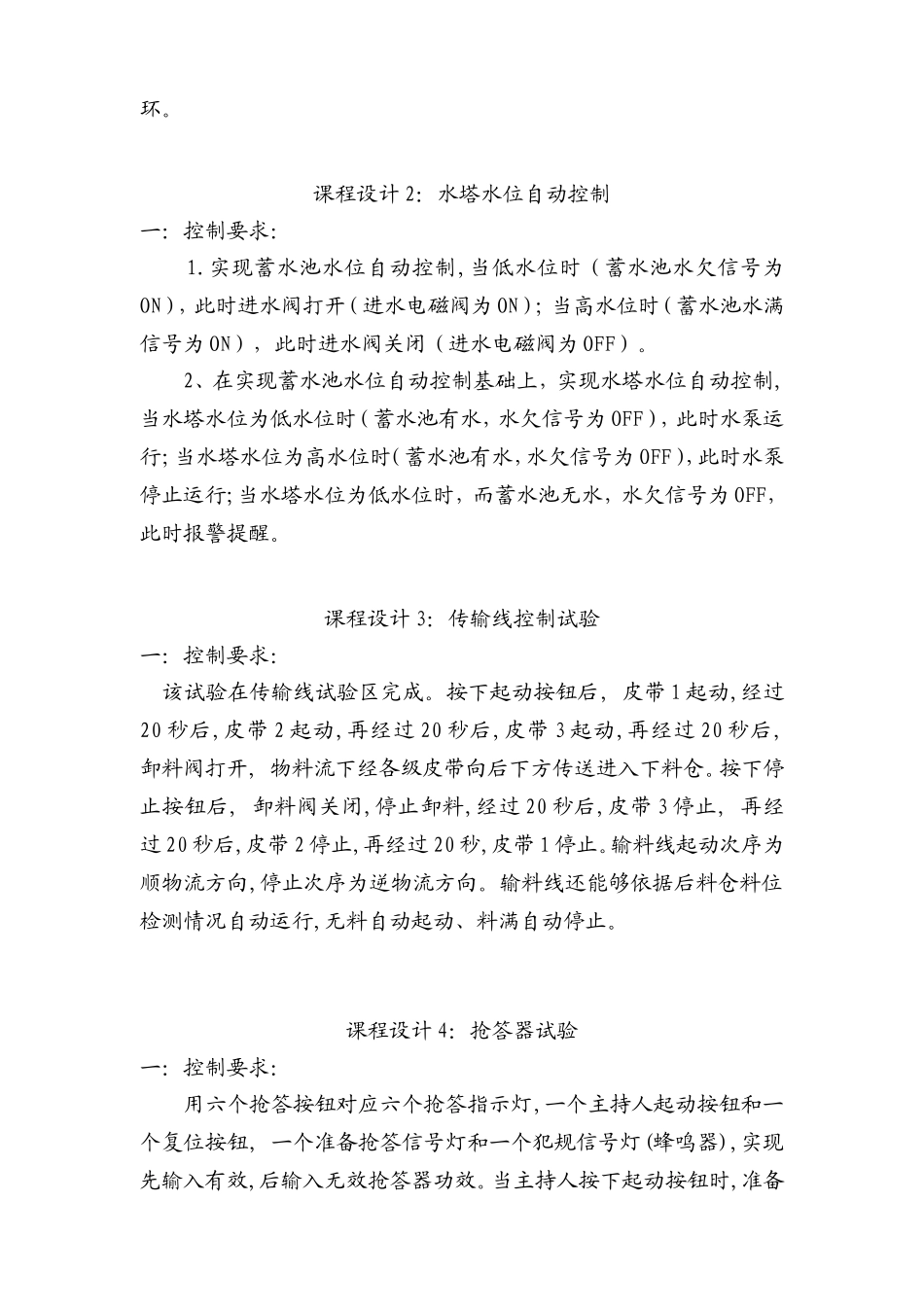

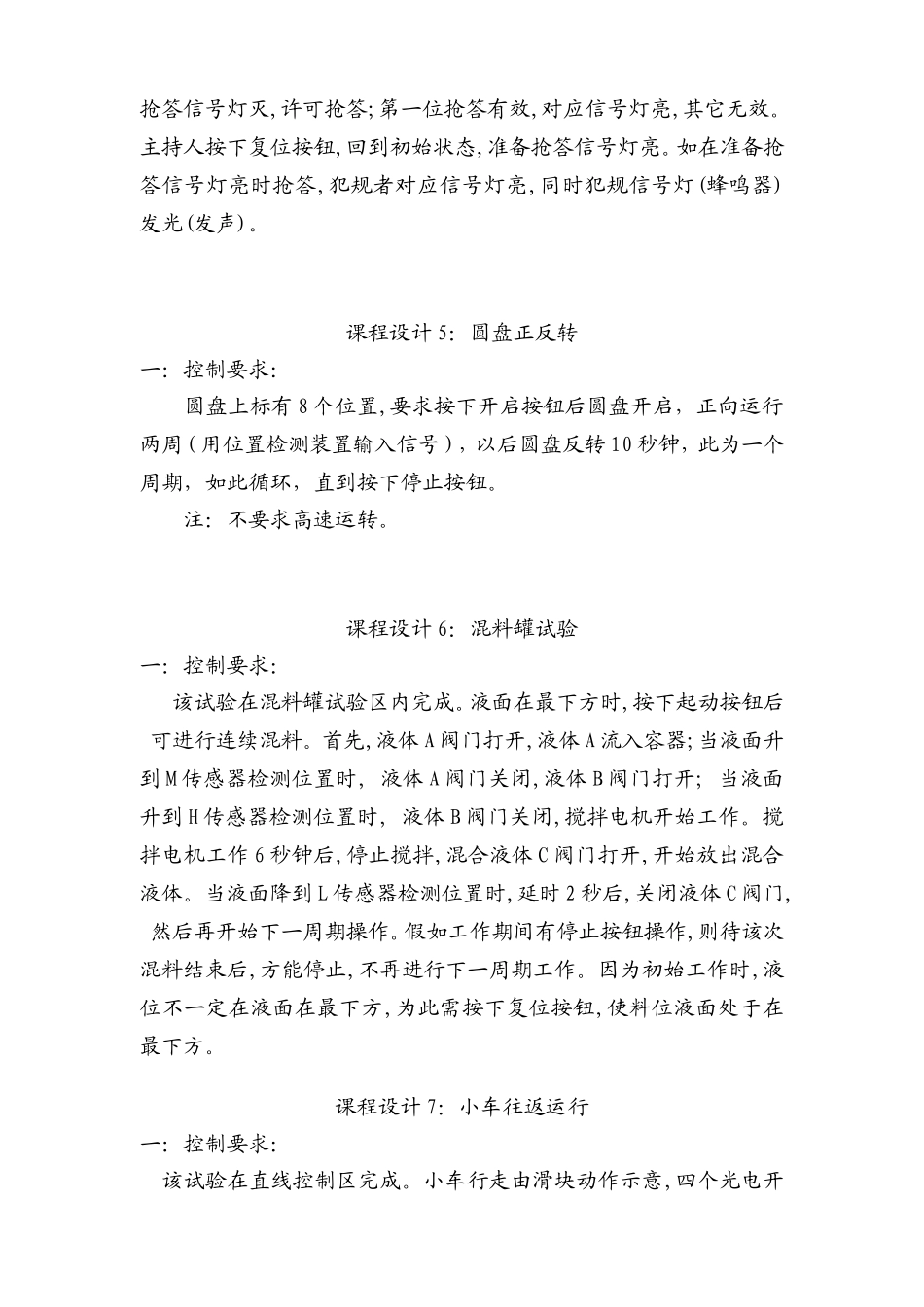

级电气工程和自动化 PLC 课程设计任务书课程设计时间：.12.29—.01.06人员安排：按学号三人分为一组，共八组。上机试验地点：PLC 试验室（7 教）课程设计任务说明：1．每组按要求完成一个要求设计任务。2．每组还需完成两个自选基础试验，应分别包含定时器和计数器使用（应包含在课程设计汇报中）。3．每组应在.01.06 前上机完成要求设计任务具体试验（需实现功效要求），并提交课程设计汇报，汇报中必需包含要求任务梯形图及指令表。4。要求任务一组一个，不能反复选择。 5.附加任务二选一（选做） 电气教研室 .12.26课程设计 1：天塔之光一、 控制要求： 发散型闪耀控制控制要求：L0 灯亮 2 秒后灭，接着 L1、L2、L3、L4 灯亮 2 秒后灭，接着L5、L6、L7、L8 灯亮 2 秒后灭，接着 L0 灯亮 2 秒后灭，……如此循环。 交叉型闪耀控制控制要求：L0 灯、L1 灯、L3 灯、L5、L7 亮 2 秒后灭，接着 L0、L2、L4、L6、L8 灯亮 2 秒后灭，接着 L0 灯、L1 灯、L3 灯、L5、L7 亮 2 秒后灭，……如此循环。课程设计 2：水塔水位自动控制一：控制要求： 1.实现蓄水池水位自动控制,当低水位时（蓄水池水欠信号为ON），此时进水阀打开（进水电磁阀为 ON）；当高水位时（蓄水池水满信号为 ON），此时进水阀关闭（进水电磁阀为 OFF）。2、在实现蓄水池水位自动控制基础上，实现水塔水位自动控制,当水塔水位为低水位时（蓄水池有水，水欠信号为 OFF），此时水泵运行；当水塔水位为高水位时（蓄水池有水，水欠信号为 OFF），此时水泵停止运行;当水塔水位为低水位时，而蓄水池无水，水欠信号为 OFF，此时报警提醒。课程设计 3：传输线控制试验一：控制要求： 该试验在传输线试验区完成。按下起动按钮后, 皮带 1 起动,经过20 秒后,皮带 2 起动,再经过 20 秒后,皮带 3 起动,再经过 20 秒后, 卸料阀打开, 物料流下经各级皮带向后下方传送进入下料仓。按下停止按钮后, 卸料阀关闭,停止卸料,经过 20 秒后,皮带 3 停止, 再经过 20 秒后,皮带 2 停止,再经过 20 秒,皮带 1 停止。输料线起动次序为顺物流方向,停止次序为逆物流方向。输料线还能够依据后料仓料位检测情况自动运行,无料自动起动、料满自动停止。课程设计 4：抢答器试验一：控制要求： 用六个抢答按钮对应六个抢答指示灯,一个主持人起动按钮和一个复位按钮, 一个准备抢答信号灯和一个犯规信号灯(蜂鸣器),实现先输入有效,后输...
