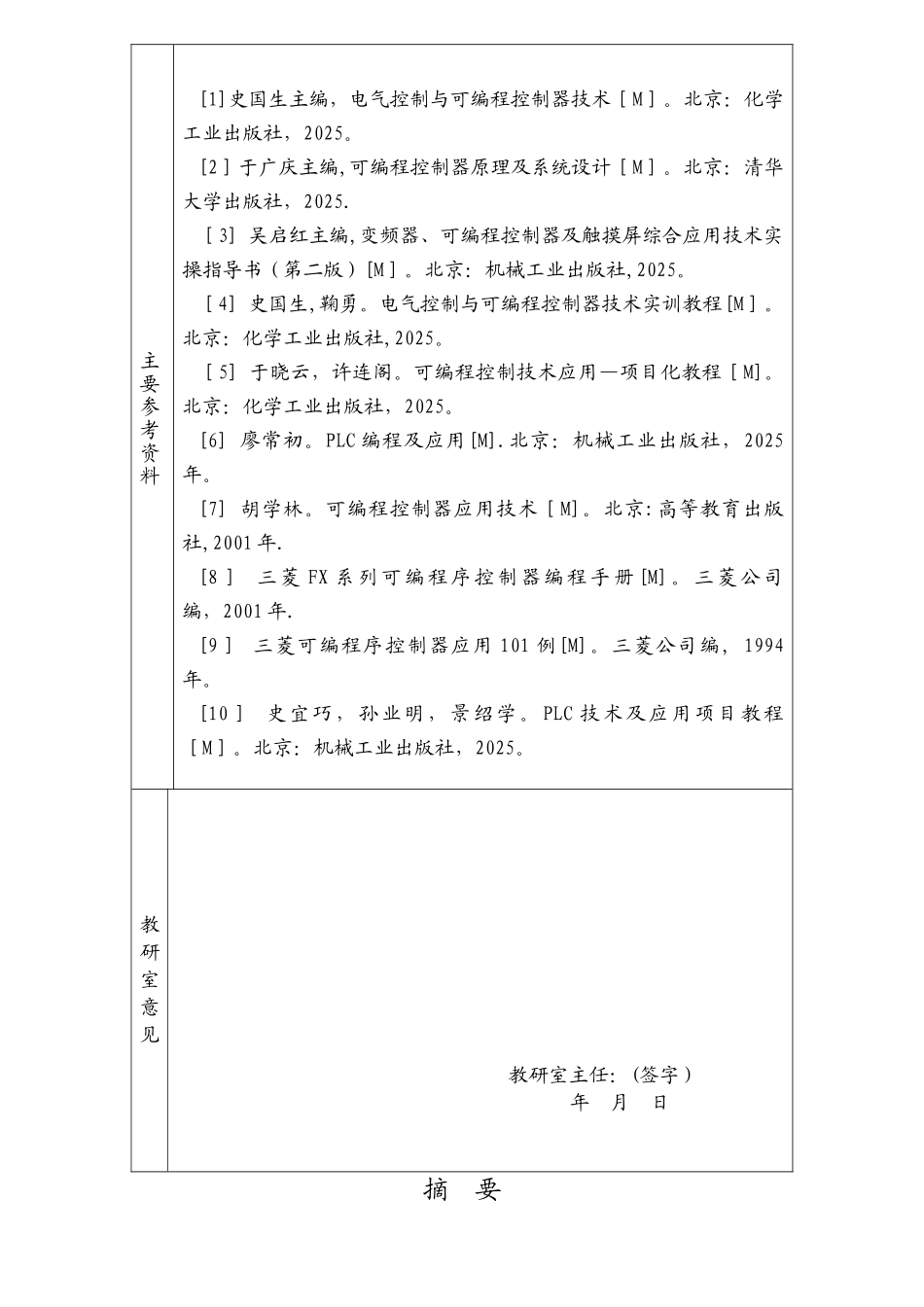

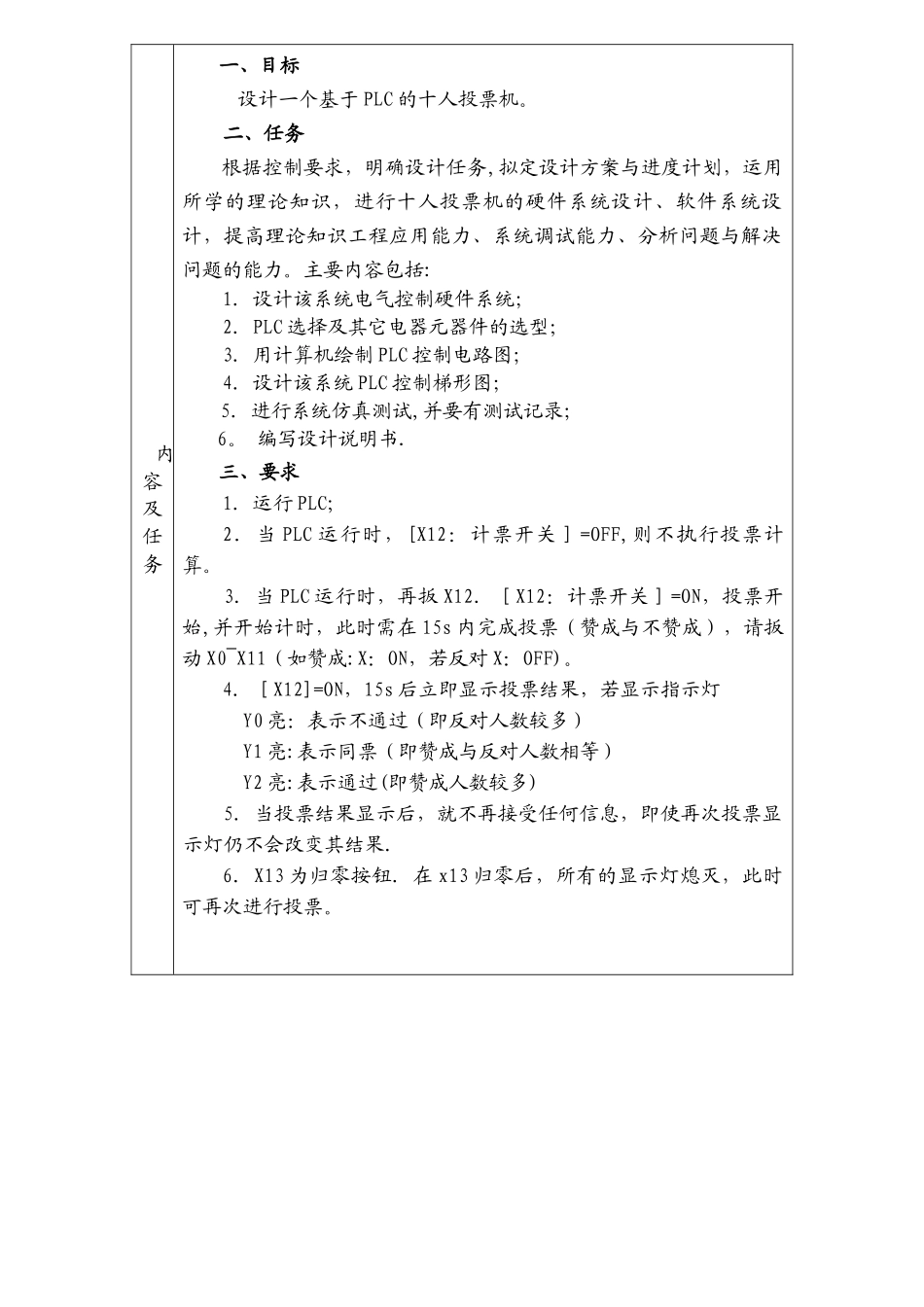

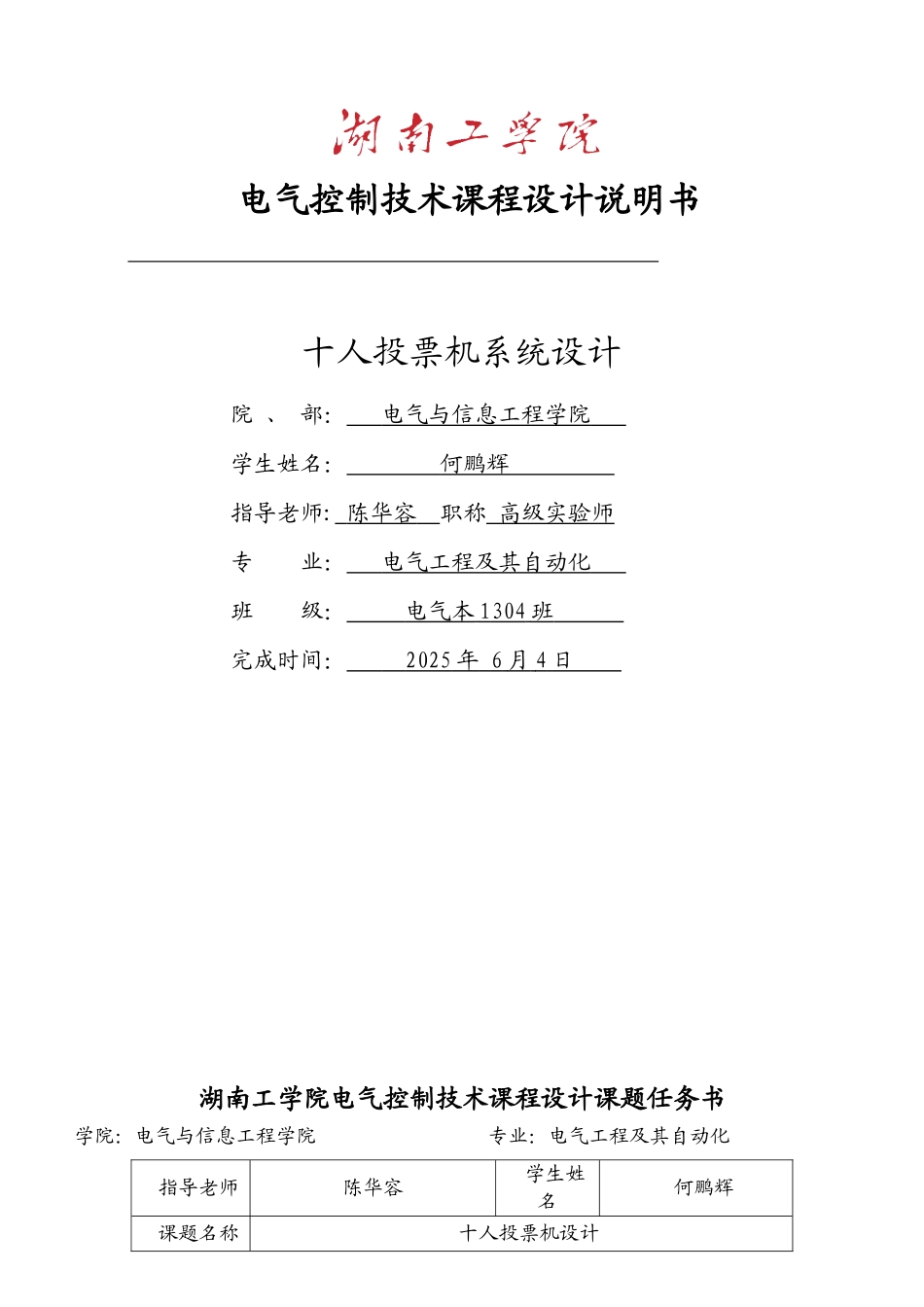

电气控制技术课程设计说明书十人投票机系统设计院 、 部： 电气与信息工程学院 学生姓名： 何鹏辉 指导老师: 陈华容 职称 高级实验师 专 业： 电气工程及其自动化 班 级： 电气本 1 304 班 完成时间： 2025 年 6 月 4 日 湖南工学院电气控制技术课程设计课题任务书学院：电气与信息工程学院 专业：电气工程及其自动化 指导老师陈华容学生姓名何鹏辉课题名称十人投票机设计内容及任务一、目标 设计一个基于 PLC 的十人投票机。二、任务根据控制要求，明确设计任务,拟定设计方案与进度计划，运用所学的理论知识，进行十人投票机的硬件系统设计、软件系统设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。主要内容包括:1. 设计该系统电气控制硬件系统；2．PLC 选择及其它电器元器件的选型；3．用计算机绘制 PLC 控制电路图；4．设计该系统 PLC 控制梯形图；5．进行系统仿真测试,并要有测试记录；6。 编写设计说明书.三、要求1．运行 PLC;2．当 PLC 运行时，[X12：计票开关］=OFF,则不执行投票计算。3．当 PLC 运行时，再扳 X12．［X12：计票开关］=ON，投票开始,并开始计时，此时需在 15s 内完成投票（赞成与不赞成），请扳动 X0~X11（如赞成:X：ON，若反对 X：OFF)。4．［X12]=ON，15s 后立即显示投票结果，若显示指示灯 Y0 亮：表示不通过（即反对人数较多） Y1 亮:表示同票（即赞成与反对人数相等） Y2 亮:表示通过(即赞成人数较多)5．当投票结果显示后，就不再接受任何信息，即使再次投票显示灯仍不会改变其结果.6．X13 为归零按钮．在 x13 归零后，所有的显示灯熄灭，此时可再次进行投票。主要参考资料[1]史国生主编，电气控制与可编程控制器技术［M］。北京：化学工业出版社，2025。[2］于广庆主编,可编程控制器原理及系统设计［M］。北京：清华大学出版社，2025.［3] 吴启红主编,变频器、可编程控制器及触摸屏综合应用技术实操指导书（第二版）[M］。北京：机械工业出版社,2025。［4] 史国生,鞠勇。电气控制与可编程控制器技术实训教程[M］。北京：化学工业出版社,2025。［5] 于晓云，许连阁。可编程控制技术应用—项目化教程［M]。北京：化学工业出版社，2025。 [6] 廖常初。PLC 编程及应用[M].北京：机械工业出版社，2025年。[7] 胡学林。可编程控制器应用技术［M]。北京:高等教育出版社,2001 年.[8 ］ 三 菱 FX 系列 可编程 序控制器编...
