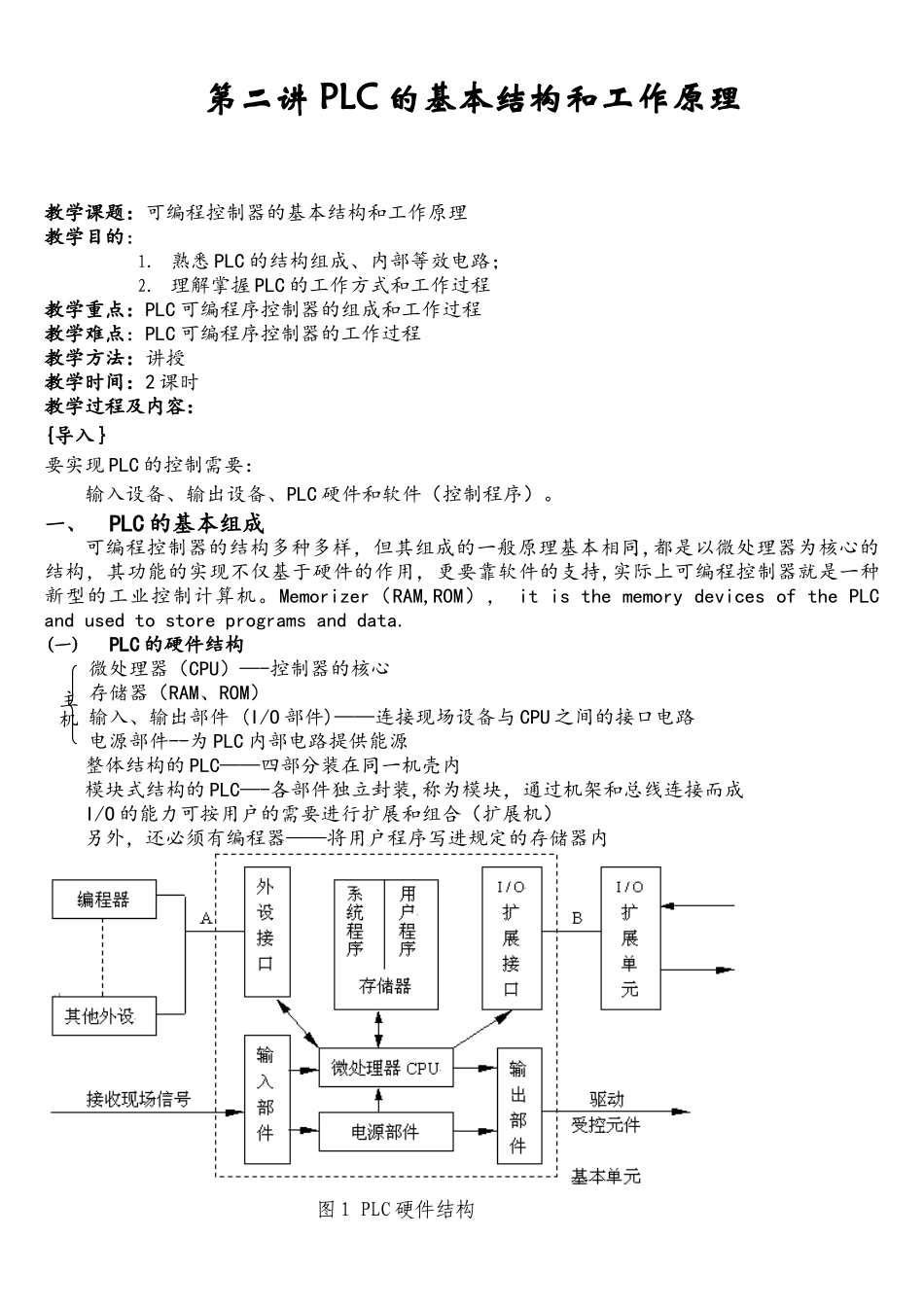

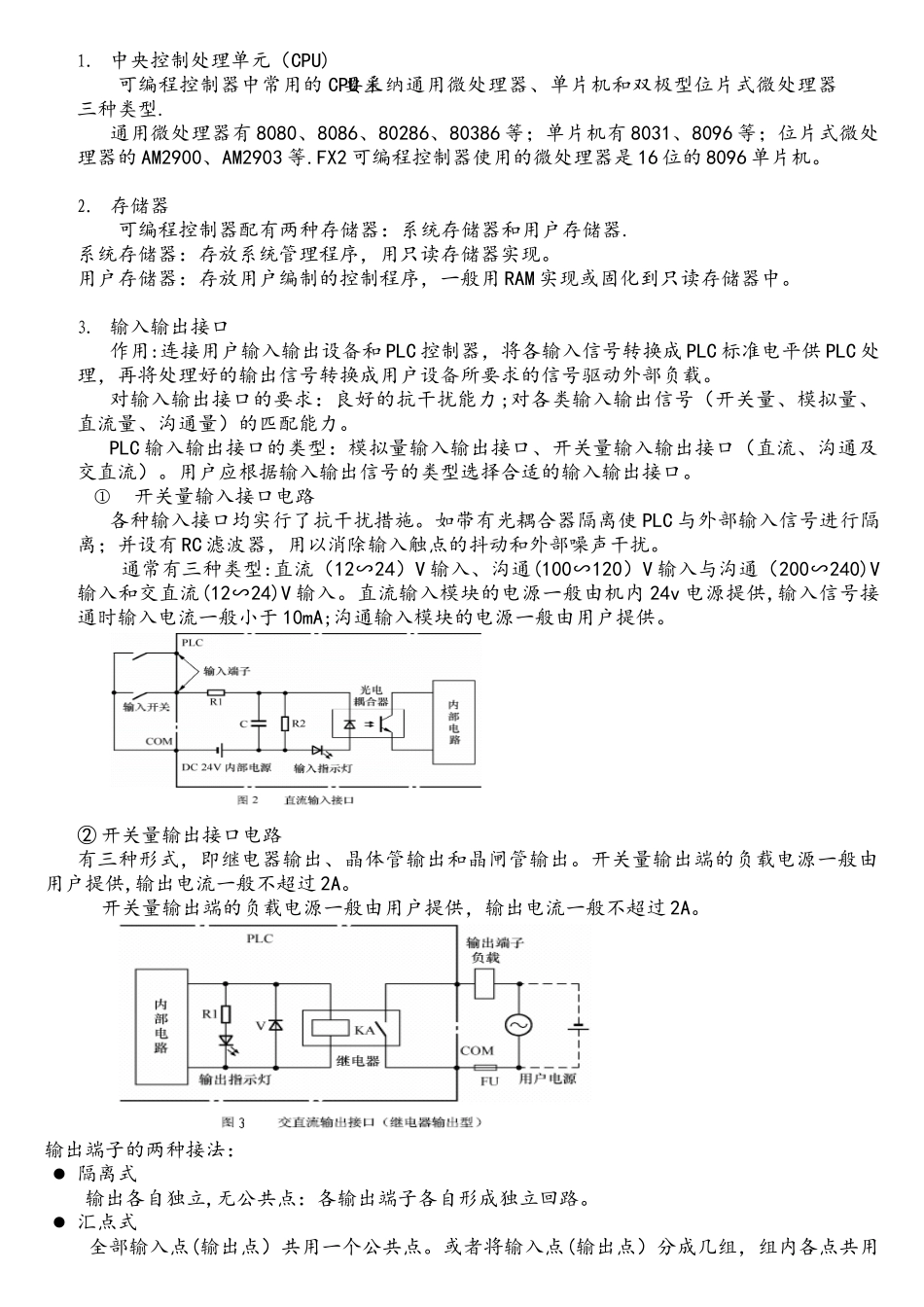

第二讲 PLC 的基本结构和工作原理教学课题：可编程控制器的基本结构和工作原理教学目的：1. 熟悉 PLC 的结构组成、内部等效电路；2. 理解掌握 PLC 的工作方式和工作过程教学重点：PLC 可编程序控制器的组成和工作过程教学难点：PLC 可编程序控制器的工作过程教学方法：讲授教学时间：2 课时教学过程及内容：{导入｝要实现 PLC 的控制需要：输入设备、输出设备、PLC 硬件和软件（控制程序）。一、PLC 的基本组成可编程控制器的结构多种多样，但其组成的一般原理基本相同,都是以微处理器为核心的结构，其功能的实现不仅基于硬件的作用，更要靠软件的支持,实际上可编程控制器就是一种新型的工业控制计算机。Memorizer（RAM,ROM）， it is the memory devices of the PLC and used to store programs and data.(一)PLC 的硬件结构微处理器（CPU）—-控制器的核心存储器（RAM、ROM）输入、输出部件 (I/O 部件)——连接现场设备与 CPU 之间的接口电路电源部件--为 PLC 内部电路提供能源整体结构的 PLC——四部分装在同一机壳内模块式结构的 PLC—-各部件独立封装,称为模块，通过机架和总线连接而成I/O 的能力可按用户的需要进行扩展和组合（扩展机）另外，还必须有编程器——将用户程序写进规定的存储器内主机图 1 PLC 硬件结构1. 中央控制处理单元（CPU)可编程控制器中常用的 CPU 主要采纳通用微处理器、单片机和双极型位片式微处理器三种类型.通用微处理器有 8080、8086、80286、80386 等；单片机有 8031、8096 等；位片式微处理器的 AM2900、AM2903 等.FX2 可编程控制器使用的微处理器是 16 位的 8096 单片机。2. 存储器可编程控制器配有两种存储器：系统存储器和用户存储器.系统存储器：存放系统管理程序，用只读存储器实现。用户存储器：存放用户编制的控制程序，一般用 RAM 实现或固化到只读存储器中。3. 输入输出接口作用:连接用户输入输出设备和 PLC 控制器，将各输入信号转换成 PLC 标准电平供 PLC 处理，再将处理好的输出信号转换成用户设备所要求的信号驱动外部负载。对输入输出接口的要求：良好的抗干扰能力;对各类输入输出信号（开关量、模拟量、直流量、沟通量）的匹配能力。PLC 输入输出接口的类型：模拟量输入输出接口、开关量输入输出接口（直流、沟通及交直流）。用户应根据输入输出信号的类型选择合适的输入输出接口。①开关量输入接口电路各种输入接口均实行了...
