PLC编程电缆制作大全

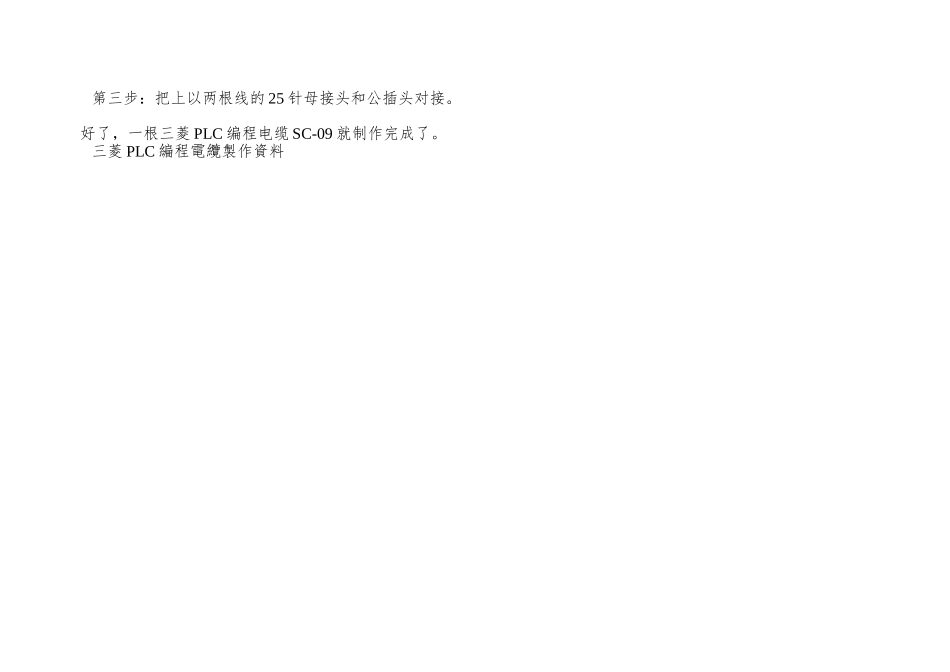

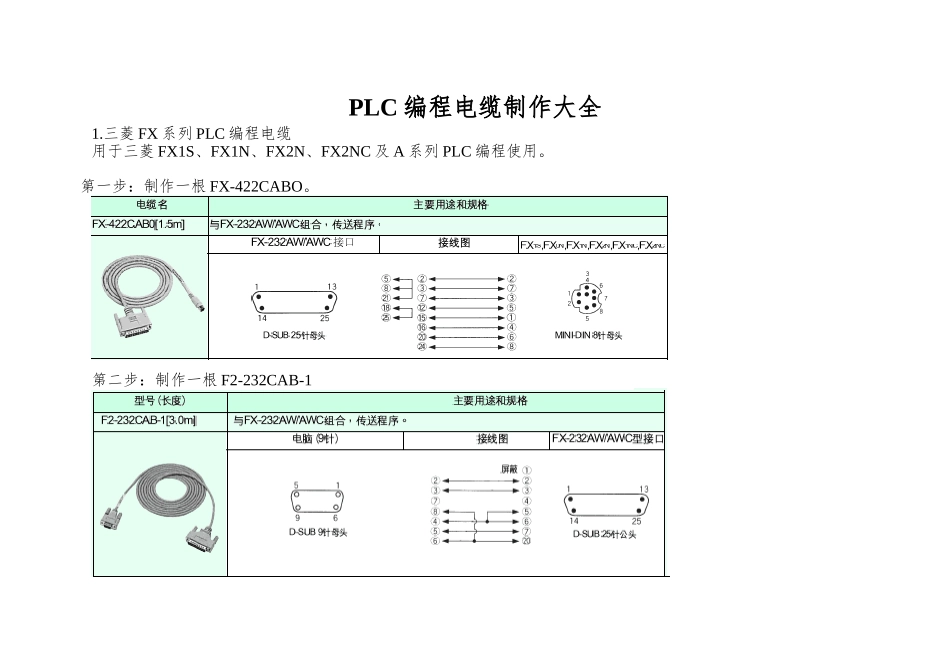

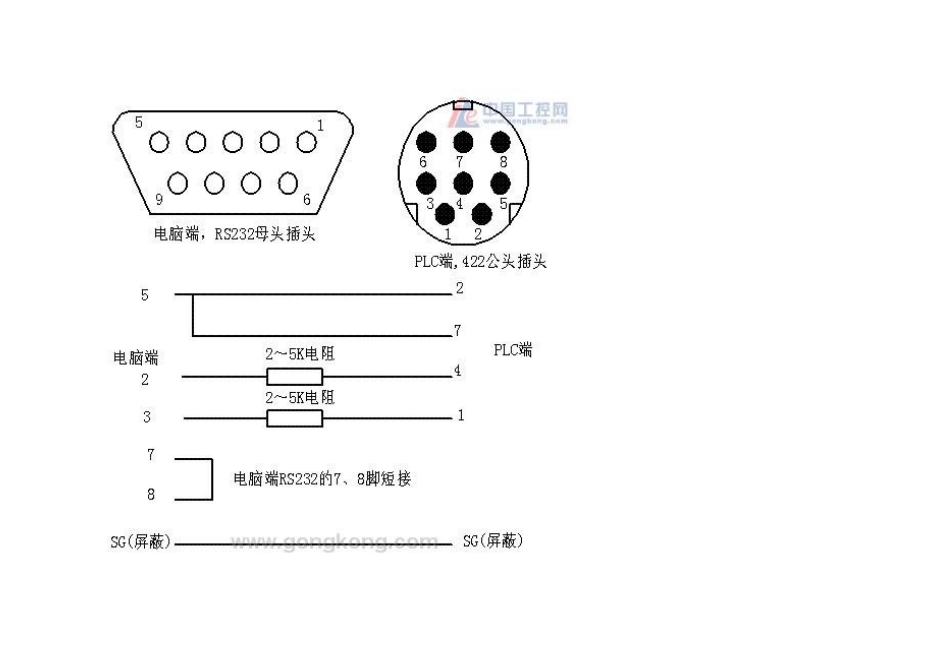

PLC 编程电缆制作大全1.三菱 FX 系列 PLC 编程电缆用于三菱 FX1S、FX1N、FX2N、FX2NC 及 A 系列 PLC 编程使用。第一步：制作一根 FX-422CABO。第二步：制作一根 F2-232CAB-1第三步：把上以两根线的 25 针母接头和公插头对接。好了，一根三菱 PLC 编程电缆 SC-09 就制作完成了。三菱 PLC 編程電纜製作資料2.欧姆龙編程電纜製作資料 123电脑与 PLC/CQM1H 系列的编程电缆 XW2Z-200S-CV 的制作PLC-PC：2-2 3-3 4-8 5-7 9-544400 与 OMRON CP1H 的通讯电缆制作plc－－－－－－－－－－-hmi3 32 29 54，5 短3.西门子 s7-200 和 300 编程电缆制作方法1、西门子 s7-200 和 300 编程电缆制作方法s7-200：PPI 通讯方式 1：用 siemens 的 PPI 编程电缆 2：用 rs232/485 转换器，485 与 plc 的 PPI 口的连接方式是： 3－Data＋ 8－Data－ s7-300、400：通过 MPI 通讯，用 siemens 的适配器（PC－Adapter），适配器的一端直截了当和 plc 的 MPI 口相连，适配器的另一端采纳下面的连接方式。 1－1 2－3 //发送端 3－2 //接收端 4－6 //发送确认 5－5 //共地 6－4 //接收确认 7－8 //发送完成 8－7 //同意完成 9－9 Profibus： 1：用专用电缆，一样是 A1-A1 B1-B1 2: 自己制作 3－3 8－82、s7200 与 TP170B 通讯电缆的制作3－－3; 8－－8.附：4.施奈德编程电缆制作5.GE 公司的编程电缆1、GE VERMAX 编程电缆制作（电源模件第一个串口）：PLC PC（9 SUB MALE） （9 SUB FEMALE）2 （T） 2 （R）3 （R） 3 （T）5 （G） 5 （G）2、GE 90—30 系列（CPU351/352/363/364） 编程电缆制作（RS232 端口 6 脚 RJ11 型）：PLC PC（6 RJ11 MALE） （9 SUB FEMALE）2 （T） 2 （R）5 （R） 3 （T）3 （G） 5 （G）3、GE 90-30、90-70、VersaMax 编程电缆制作（RS232 端口 6 脚 RJ11 型）：PLC RS422/RSRS232 PC（15 SUB MALE） （9 SUB FEMALE）12 （T-） （R+） （T） 2 （R）13 （T+） （R-） （R） 3 （T）10 （R-） （T+） （G） 5 （G）11 （T+） （T-）9 （RT）6 （RTS-）15 （CTS-）6 （RTS+）15 （CTS+）注意一下，GE 90-70 有两个 15 SUB FEMALE 串口，用第二个串口方能编程，即使用 GE 公司生产的编程电缆。4、GE 公司生产的编程电缆（GE 90-30、90-70、VersaMax）...
