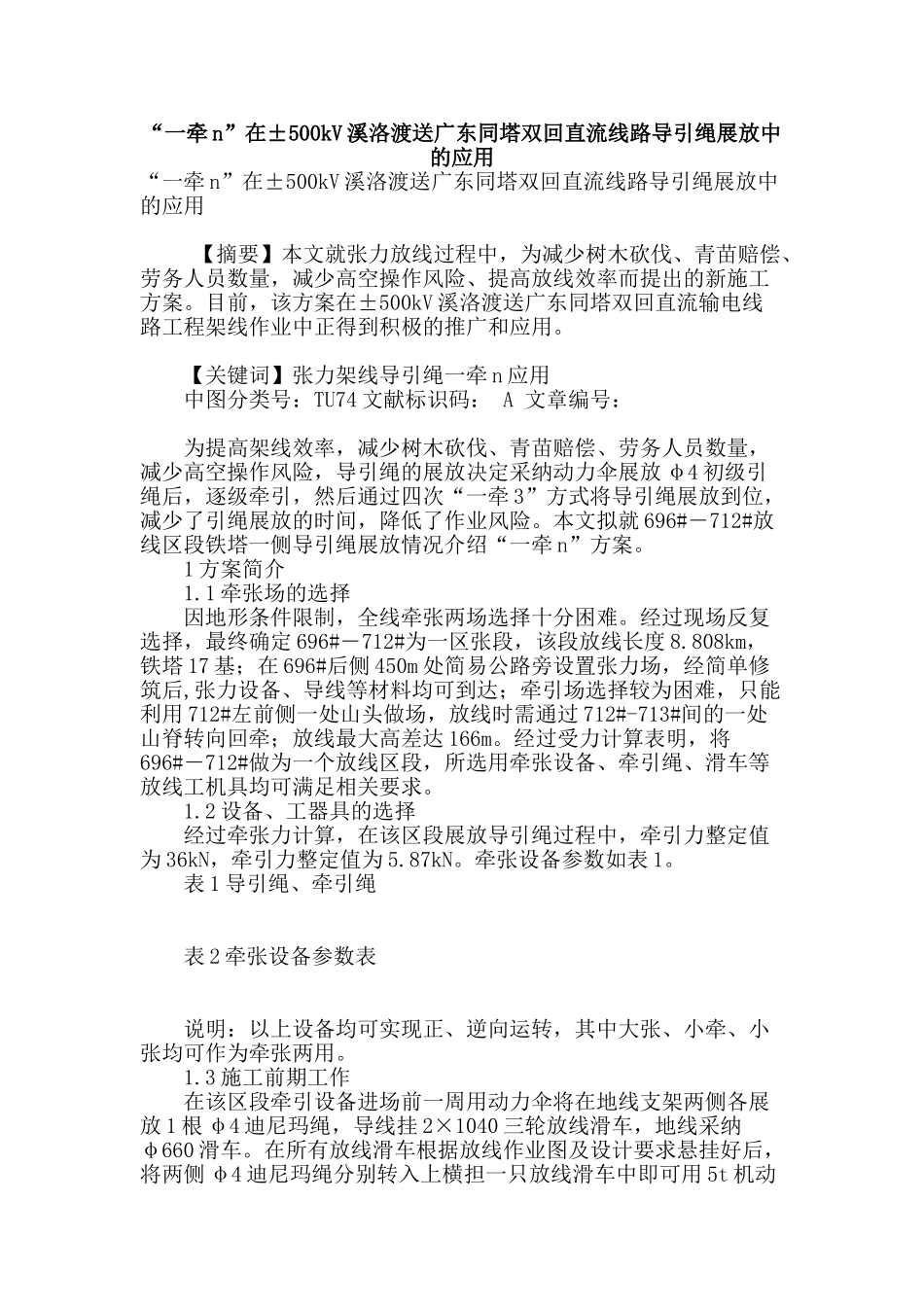

“一牵n”在±500kv溪洛渡送广东同塔双回直流线路导引绳展放中的应用

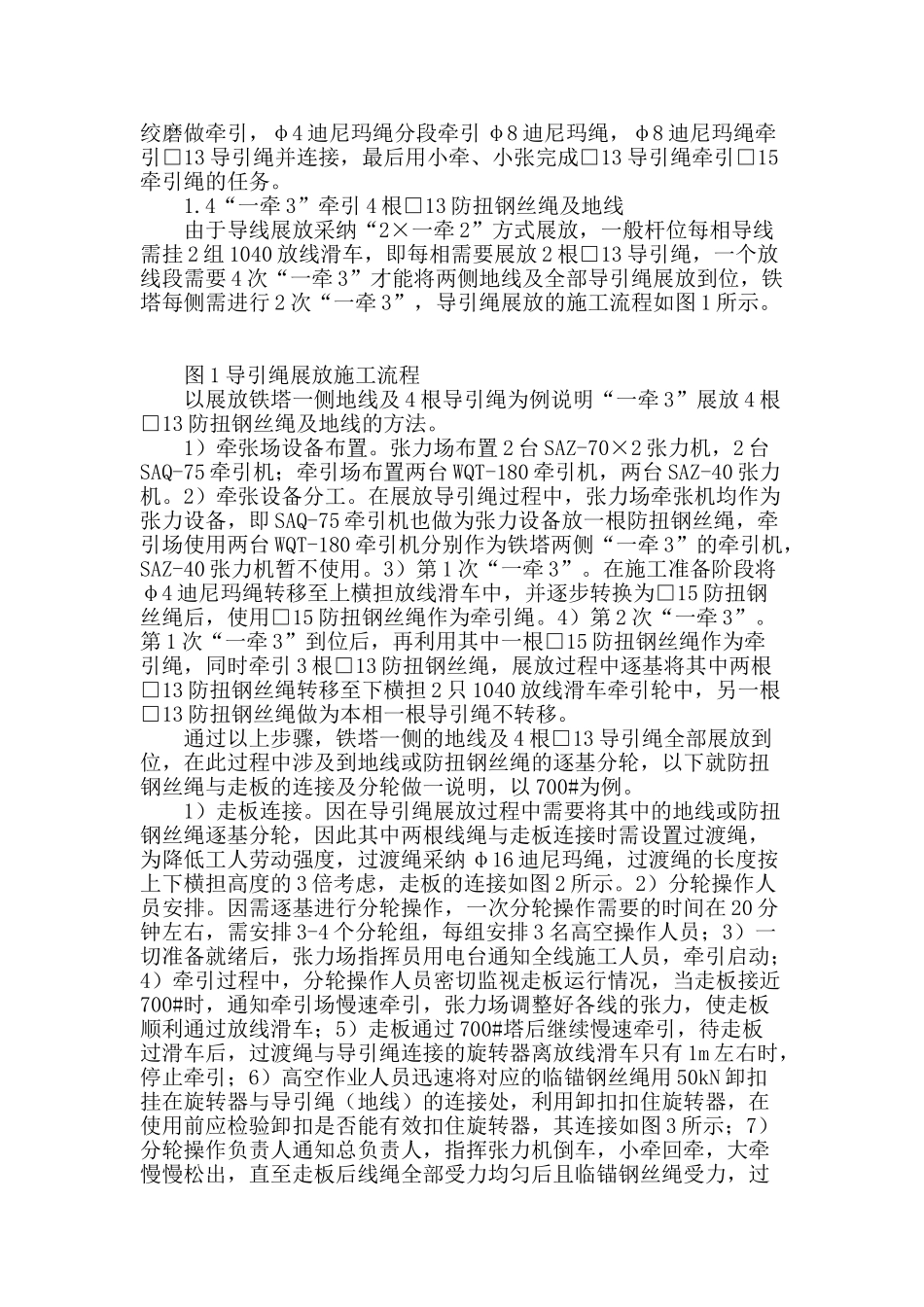

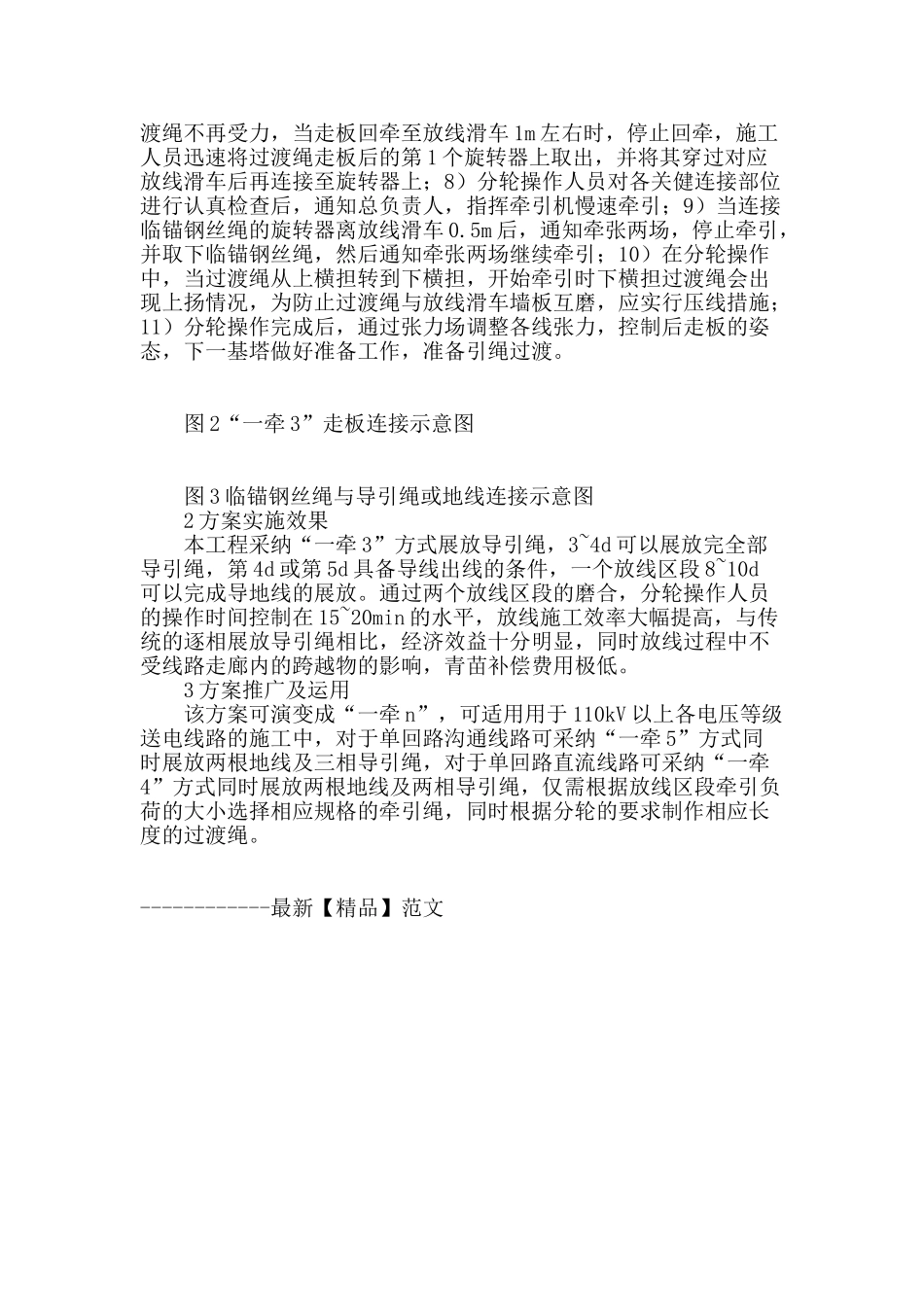

“一牵 n”在±500kV 溪洛渡送广东同塔双回直流线路导引绳展放中的应用“一牵 n”在±500kV 溪洛渡送广东同塔双回直流线路导引绳展放中的应用 【摘要】本文就张力放线过程中，为减少树木砍伐、青苗赔偿、劳务人员数量，减少高空操作风险、提高放线效率而提出的新施工方案。目前，该方案在±500kV 溪洛渡送广东同塔双回直流输电线路工程架线作业中正得到积极的推广和应用。 【关键词】张力架线导引绳一牵 n 应用 中图分类号：TU74 文献标识码： A 文章编号： 为提高架线效率，减少树木砍伐、青苗赔偿、劳务人员数量，减少高空操作风险，导引绳的展放决定采纳动力伞展放 φ4 初级引绳后，逐级牵引，然后通过四次“一牵 3”方式将导引绳展放到位，减少了引绳展放的时间，降低了作业风险。本文拟就 696#―712#放线区段铁塔一侧导引绳展放情况介绍“一牵 n”方案。 1 方案简介 1.1 牵张场的选择 因地形条件限制，全线牵张两场选择十分困难。经过现场反复选择，最终确定 696#―712#为一区张段，该段放线长度 8.808km，铁塔 17 基；在 696#后侧 450m 处简易公路旁设置张力场，经简单修筑后,张力设备、导线等材料均可到达；牵引场选择较为困难，只能利用 712#左前侧一处山头做场，放线时需通过 712#-713#间的一处山脊转向回牵；放线最大高差达 166m。经过受力计算表明，将696#―712#做为一个放线区段，所选用牵张设备、牵引绳、滑车等放线工机具均可满足相关要求。 1.2 设备、工器具的选择 经过牵张力计算，在该区段展放导引绳过程中，牵引力整定值为 36kN，牵引力整定值为 5.87kN。牵张设备参数如表 1。 表 1 导引绳、牵引绳 表 2 牵张设备参数表 说明：以上设备均可实现正、逆向运转，其中大张、小牵、小张均可作为牵张两用。 1.3 施工前期工作 在该区段牵引设备进场前一周用动力伞将在地线支架两侧各展放 1 根 φ4 迪尼玛绳，导线挂 2×1040 三轮放线滑车，地线采纳φ660 滑车。在所有放线滑车根据放线作业图及设计要求悬挂好后，将两侧 φ4 迪尼玛绳分别转入上横担一只放线滑车中即可用 5t 机动绞磨做牵引，φ4 迪尼玛绳分段牵引 φ8 迪尼玛绳，φ8 迪尼玛绳牵引□13 导引绳并连接，最后用小牵、小张完成□13 导引绳牵引□15牵引绳的任务。 1.4“一牵 3”牵引 4 根□13 防扭钢丝绳及地线 由于导线展放采纳“2×一牵 2”方式展放，一般杆位每相导线需挂 2 组 1040 放线...
