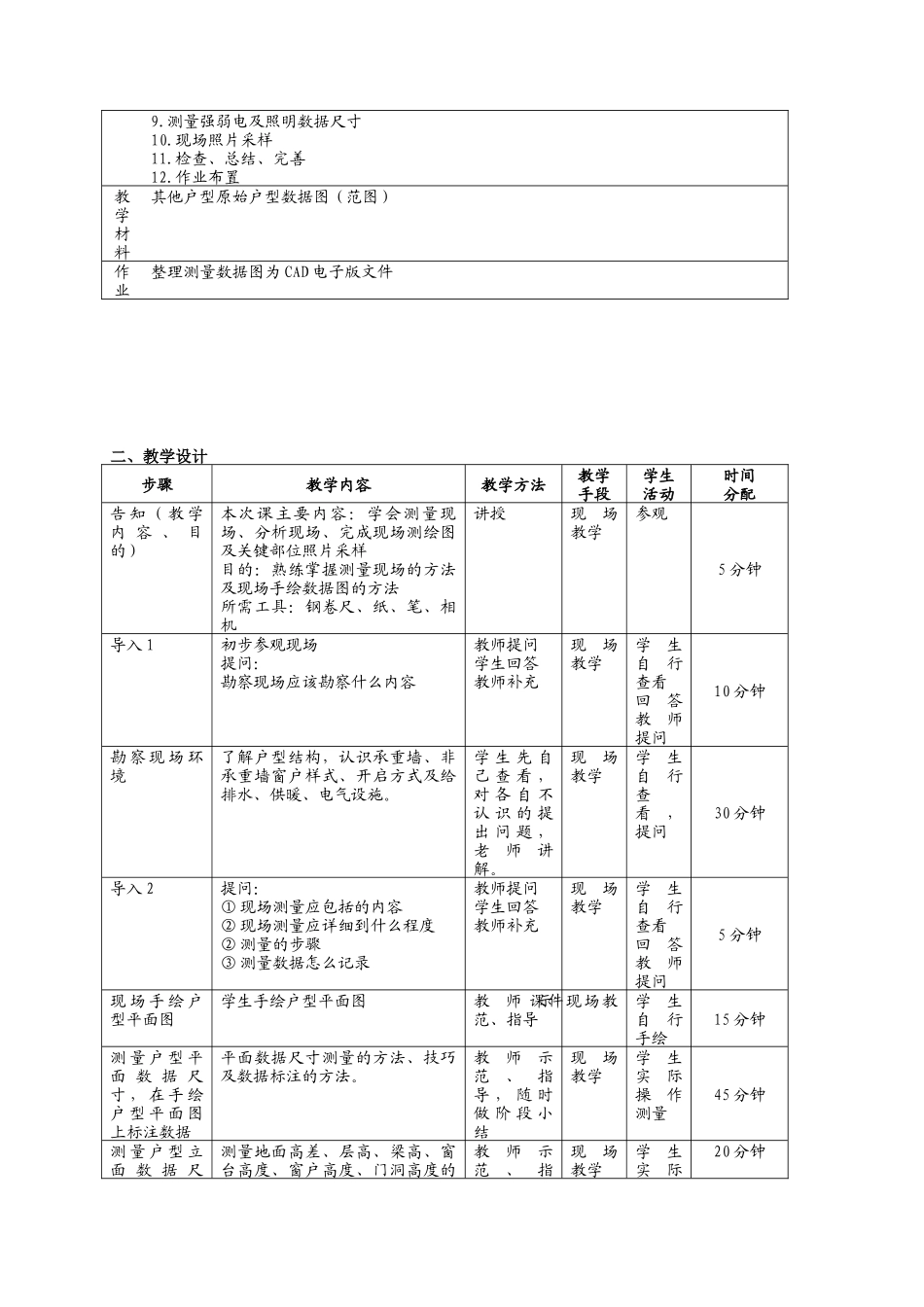

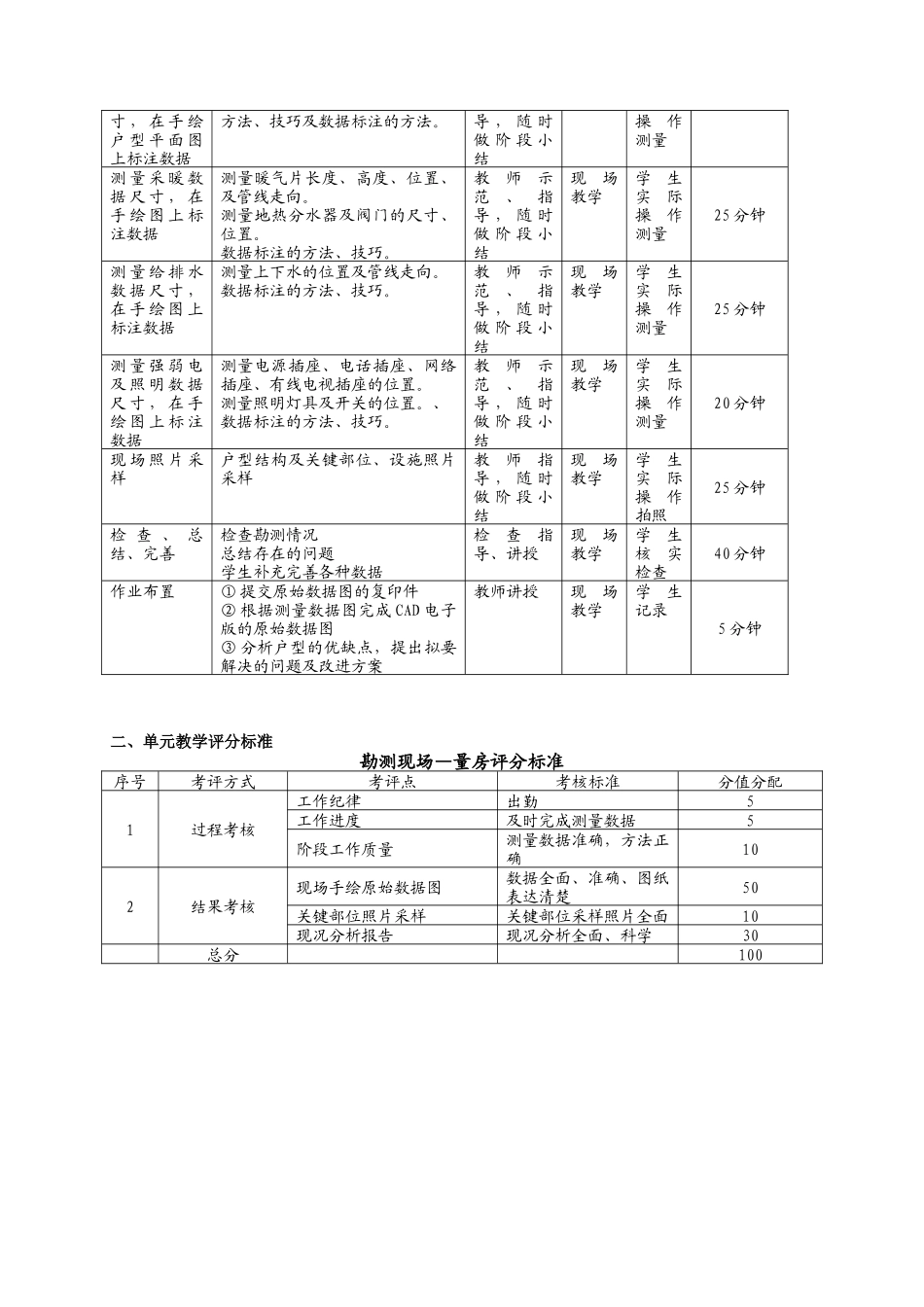

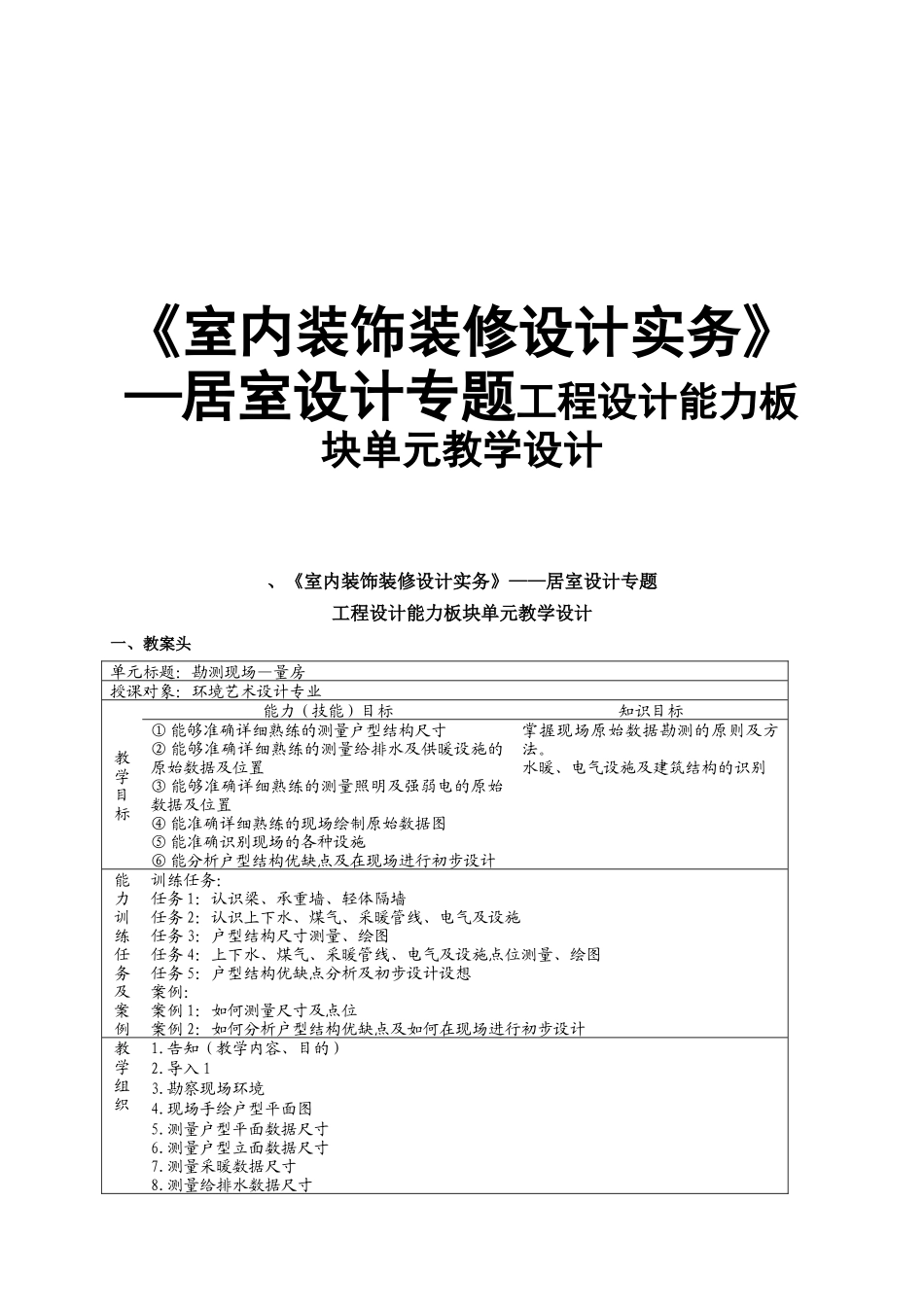

《室内装饰装修设计实务》—居室设计专题工程设计能力板块单元教学设计、《室内装饰装修设计实务》——居室设计专题工程设计能力板块单元教学设计一、教案头单元标题：勘测现场—量房授课对象：环境艺术设计专业教学目标能力（技能）目标知识目标① 能够准确详细熟练的测量户型结构尺寸② 能够准确详细熟练的测量给排水及供暖设施的原始数据及位置③ 能够准确详细熟练的测量照明及强弱电的原始数据及位置④ 能准确详细熟练的现场绘制原始数据图⑤ 能准确识别现场的各种设施⑥ 能分析户型结构优缺点及在现场进行初步设计掌握现场原始数据勘测的原则及方法。水暖、电气设施及建筑结构的识别能力训练任务及案例训练任务：任务 1：认识梁、承重墙、轻体隔墙任务 2：认识上下水、煤气、采暖管线、电气及设施任务 3：户型结构尺寸测量、绘图任务 4：上下水、煤气、采暖管线、电气及设施点位测量、绘图任务 5：户型结构优缺点分析及初步设计设想案例：案例 1：如何测量尺寸及点位案例 2：如何分析户型结构优缺点及如何在现场进行初步设计教学组织1.告知（教学内容、目的）2.导入 13.勘察现场环境4.现场手绘户型平面图5.测量户型平面数据尺寸6.测量户型立面数据尺寸7.测量采暖数据尺寸8.测量给排水数据尺寸9.测量强弱电及照明数据尺寸10.现场照片采样11.检查、总结、完善12.作业布置教学材料其他户型原始户型数据图（范图）作业整理测量数据图为 CAD 电子版文件二、教学设计步骤教学内容教学方法教学手段学生活动时间分配告 知 （ 教 学内 容 、 目的）本次课主要内容：学会测量现场、分析现场、完成现场测绘图及关键部位照片采样目的：熟练掌握测量现场的方法及现场手绘数据图的方法所需工具：钢卷尺、纸、笔、相机讲授现场教学参观5 分钟导入 1初步参观现场提问：勘察现场应该勘察什么内容教师提问学生回答教师补充现场教学学生自行查看回答教师提问10 分钟勘 察 现 场 环境了解户型结构，认识承重墙、非承重墙窗户样式、开启方式及给排水、供暖、电气设施。学 生 先 自己 查 看 ，对 各 自 不认 识 的 提出 问 题 ，老师讲解。现场教学学生自行查看，提问30 分钟导入 2提问：① 现场测量应包括的内容② 现场测量应详细到什么程度② 测量的步骤③ 测量数据怎么记录教师提问学生回答教师补充现场教学学生自行查看回答教师提问5 分钟现 场 手 绘 户型平面图学生手绘户型平面图教师示范、指导课件...
