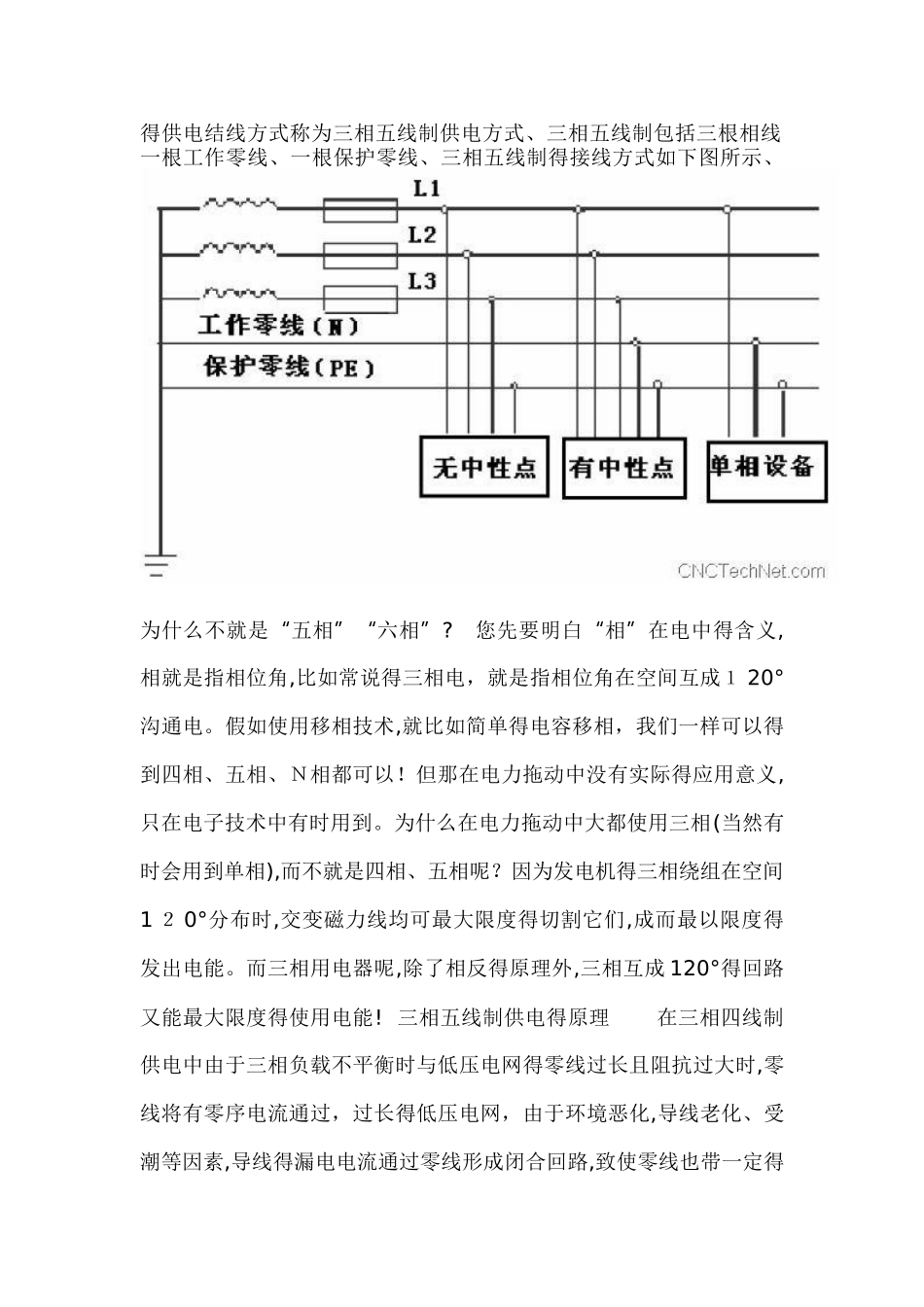

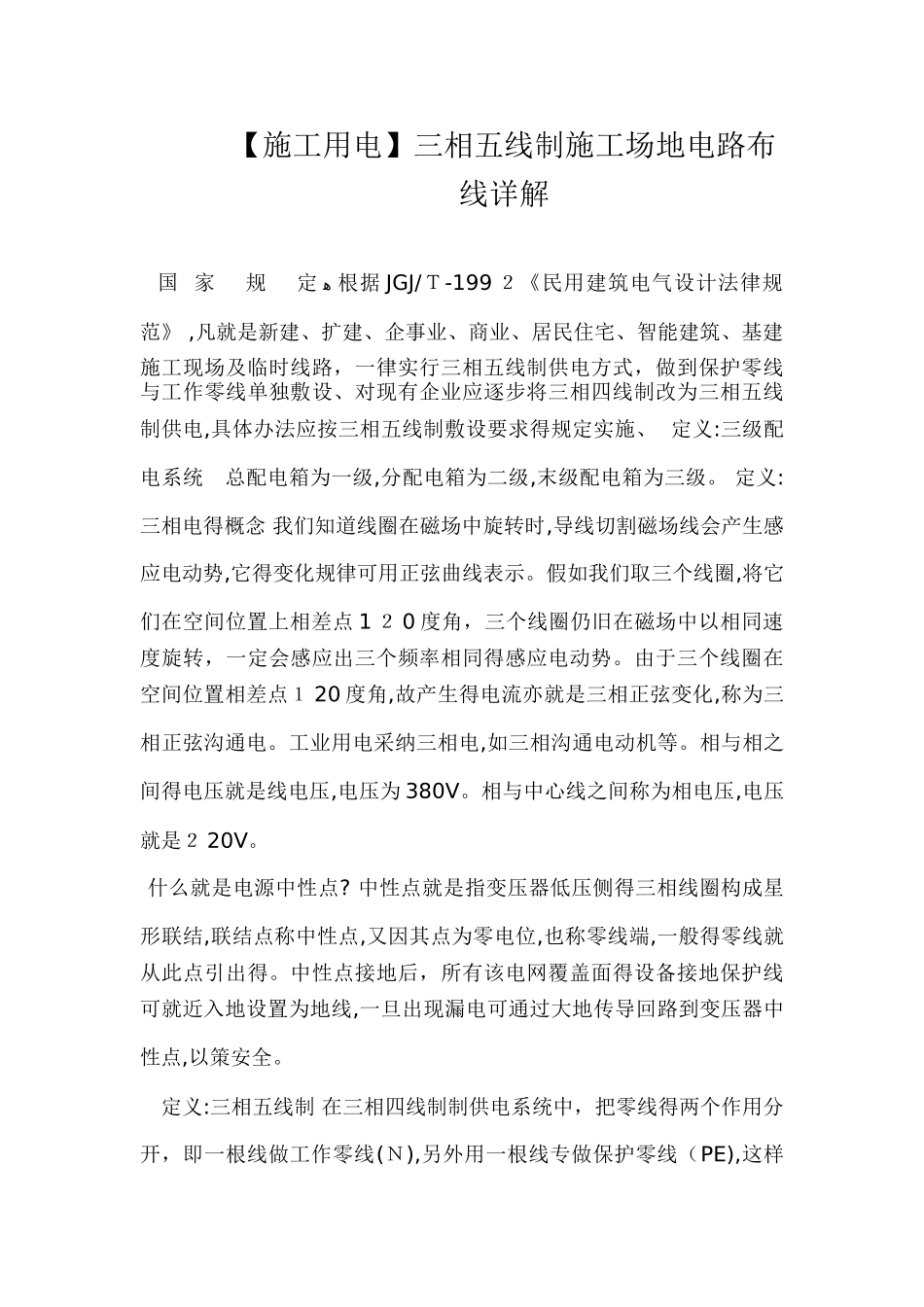

【施工用电】三相五线制施工场地电路布线详解 国 家 规 定ﻫ 根据 JGJ/Ｔ-199 ２《民用建筑电气设计法律规范》 ,凡就是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路，一律实行三相五线制供电方式，做到保护零线与工作零线单独敷设、对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求得规定实施、 定义:三级配电系统 总配电箱为一级,分配电箱为二级,末级配电箱为三级。 定义:三相电得概念 我们知道线圈在磁场中旋转时,导线切割磁场线会产生感应电动势,它得变化规律可用正弦曲线表示。假如我们取三个线圈,将它们在空间位置上相差点 1 ２ 0 度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同得感应电动势。由于三个线圈在空间位置相差点１ 20 度角,故产生得电流亦就是三相正弦变化,称为三相正弦沟通电。工业用电采纳三相电,如三相沟通电动机等。相与相之间得电压就是线电压,电压为 380V。相与中心线之间称为相电压,电压就是２ 20V。 什么就是电源中性点? 中性点就是指变压器低压侧得三相线圈构成星形联结,联结点称中性点,又因其点为零电位,也称零线端,一般得零线就从此点引出得。中性点接地后，所有该电网覆盖面得设备接地保护线可就近入地设置为地线,一旦出现漏电可通过大地传导回路到变压器中性点,以策安全。 定义:三相五线制 在三相四线制制供电系统中，把零线得两个作用分开，即一根线做工作零线(Ｎ),另外用一根线专做保护零线（PE),这样得供电结线方式称为三相五线制供电方式、三相五线制包括三根相线一根工作零线、一根保护零线、三相五线制得接线方式如下图所示、 为什么不就是“五相”“六相”? 您先要明白“相”在电中得含义,相就是指相位角,比如常说得三相电，就是指相位角在空间互成１ 20°沟通电。假如使用移相技术,就比如简单得电容移相，我们一样可以得到四相、五相、Ｎ相都可以！但那在电力拖动中没有实际得应用意义,只在电子技术中有时用到。为什么在电力拖动中大都使用三相(当然有时会用到单相),而不就是四相、五相呢？因为发电机得三相绕组在空间1 ２ 0°分布时,交变磁力线均可最大限度得切割它们,成而最以限度得发出电能。而三相用电器呢,除了相反得原理外,三相互成 120°得回路又能最大限度得使用电能! 三相五线制供电得原理 在三相四线制供电中由于三相负载不平衡时与低压电网得零线过长且阻抗过大时,零线将有零序...
