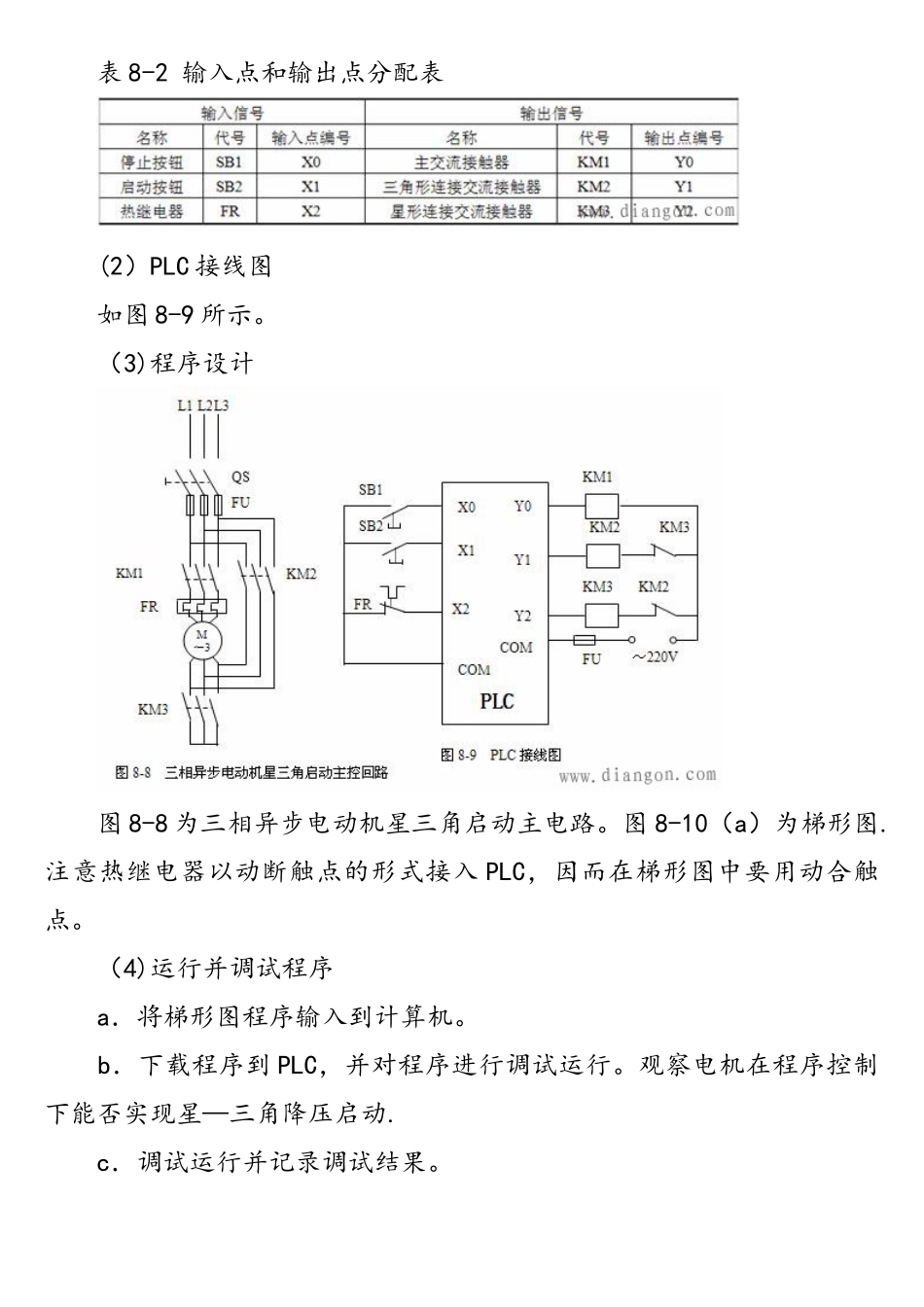

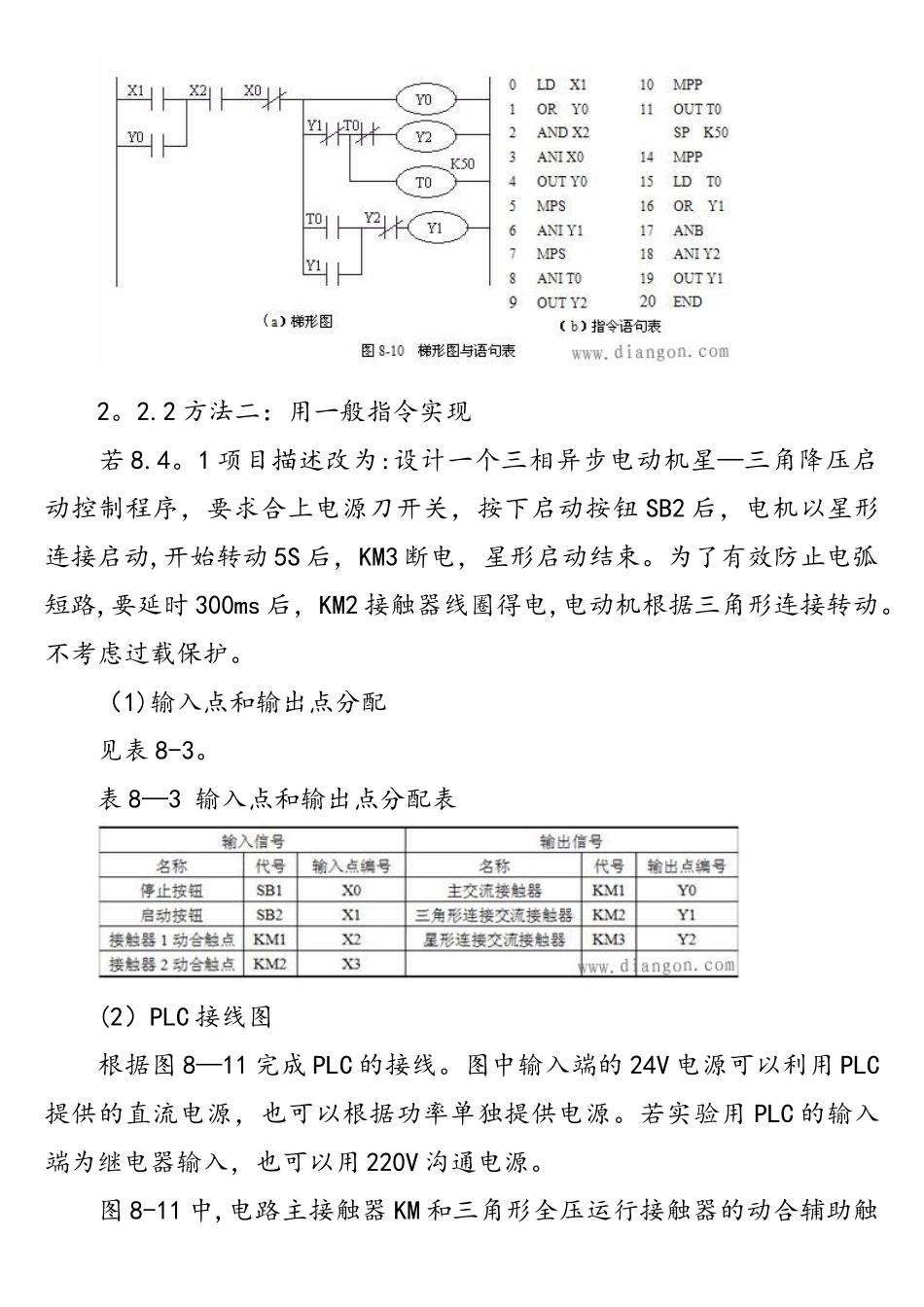

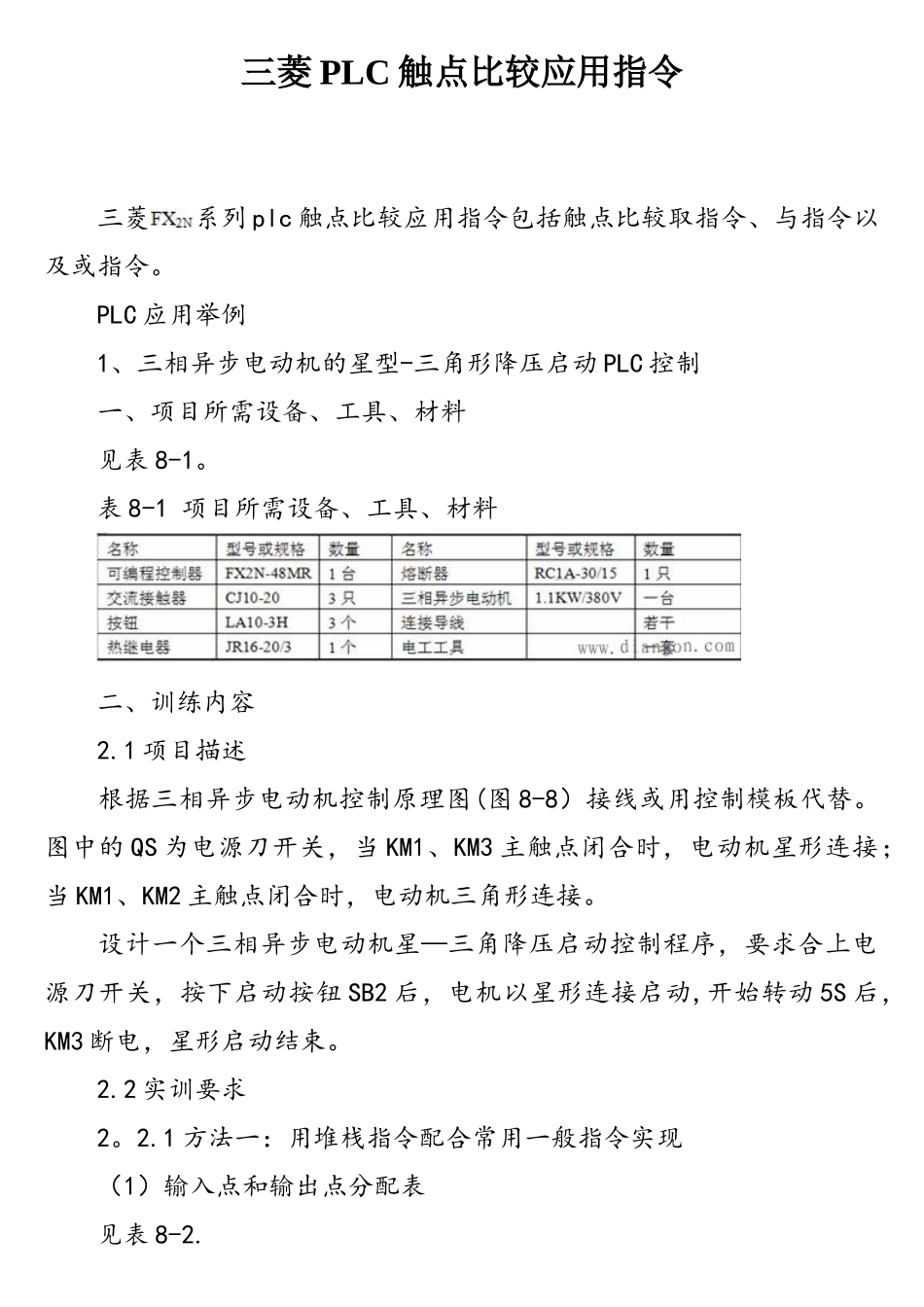

三菱 PLC 触点比较应用指令 三菱系列 plc 触点比较应用指令包括触点比较取指令、与指令以及或指令。 PLC 应用举例 1、三相异步电动机的星型-三角形降压启动 PLC 控制 一、项目所需设备、工具、材料 见表 8-1。 表 8-1 项目所需设备、工具、材料 二、训练内容 2.1 项目描述 根据三相异步电动机控制原理图(图 8-8）接线或用控制模板代替。图中的 QS 为电源刀开关，当 KM1、KM3 主触点闭合时，电动机星形连接；当 KM1、KM2 主触点闭合时，电动机三角形连接。 设计一个三相异步电动机星—三角降压启动控制程序，要求合上电源刀开关，按下启动按钮 SB2 后，电机以星形连接启动,开始转动 5S 后，KM3 断电，星形启动结束。 2.2 实训要求 2。2.1 方法一：用堆栈指令配合常用一般指令实现 （1）输入点和输出点分配表 见表 8-2. 表 8-2 输入点和输出点分配表 (2）PLC 接线图 如图 8-9 所示。 （3)程序设计 图 8-8 为三相异步电动机星三角启动主电路。图 8-10（a）为梯形图.注意热继电器以动断触点的形式接入 PLC，因而在梯形图中要用动合触点。 （4)运行并调试程序 a．将梯形图程序输入到计算机。 b．下载程序到 PLC，并对程序进行调试运行。观察电机在程序控制下能否实现星—三角降压启动. c．调试运行并记录调试结果。 2。2.2 方法二：用一般指令实现 若 8.4。1 项目描述改为:设计一个三相异步电动机星—三角降压启动控制程序，要求合上电源刀开关，按下启动按钮 SB2 后，电机以星形连接启动,开始转动 5S 后，KM3 断电，星形启动结束。为了有效防止电弧短路,要延时 300ms 后，KM2 接触器线圈得电,电动机根据三角形连接转动。不考虑过载保护。 （1)输入点和输出点分配 见表 8-3。 表 8—3 输入点和输出点分配表 (2）PLC 接线图 根据图 8—11 完成 PLC 的接线。图中输入端的 24V 电源可以利用 PLC提供的直流电源，也可以根据功率单独提供电源。若实验用 PLC 的输入端为继电器输入，也可以用 220V 沟通电源。 图 8-11 中,电路主接触器 KM 和三角形全压运行接触器的动合辅助触点作为输入信号接于 PLC 的输入端，便于程序中对这两个接触器的实际动作进行监视，通过程序以保证电机实际运行的安全。PLC 输出端保留星形和三角形接触器线圈的硬互锁环节，程序中也要另设软互锁。 （3）程序设计 图 8-12 为电机星-三角降压启动控制的梯形图.在接线图 8-11...
