三菱高速计数器应用

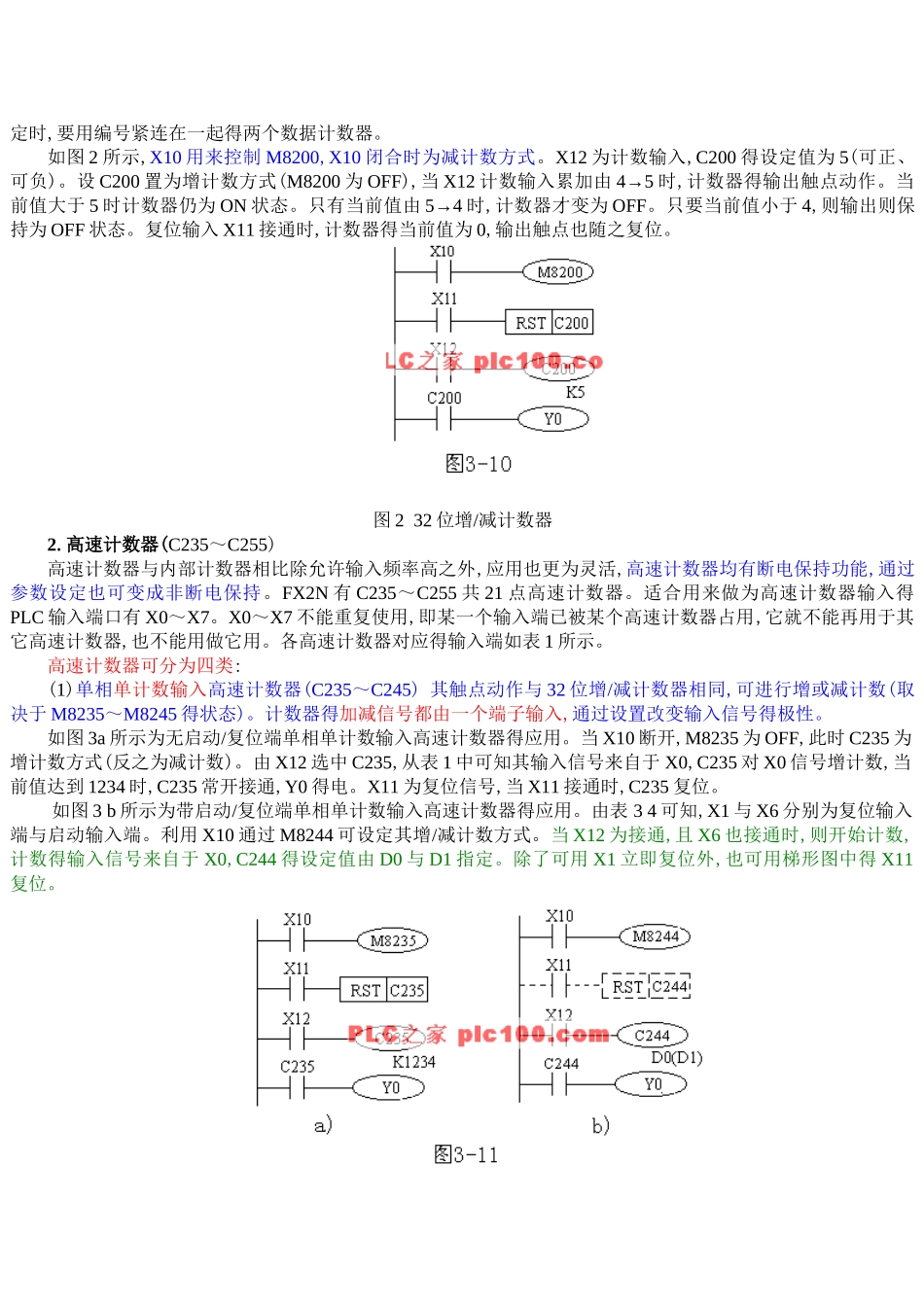

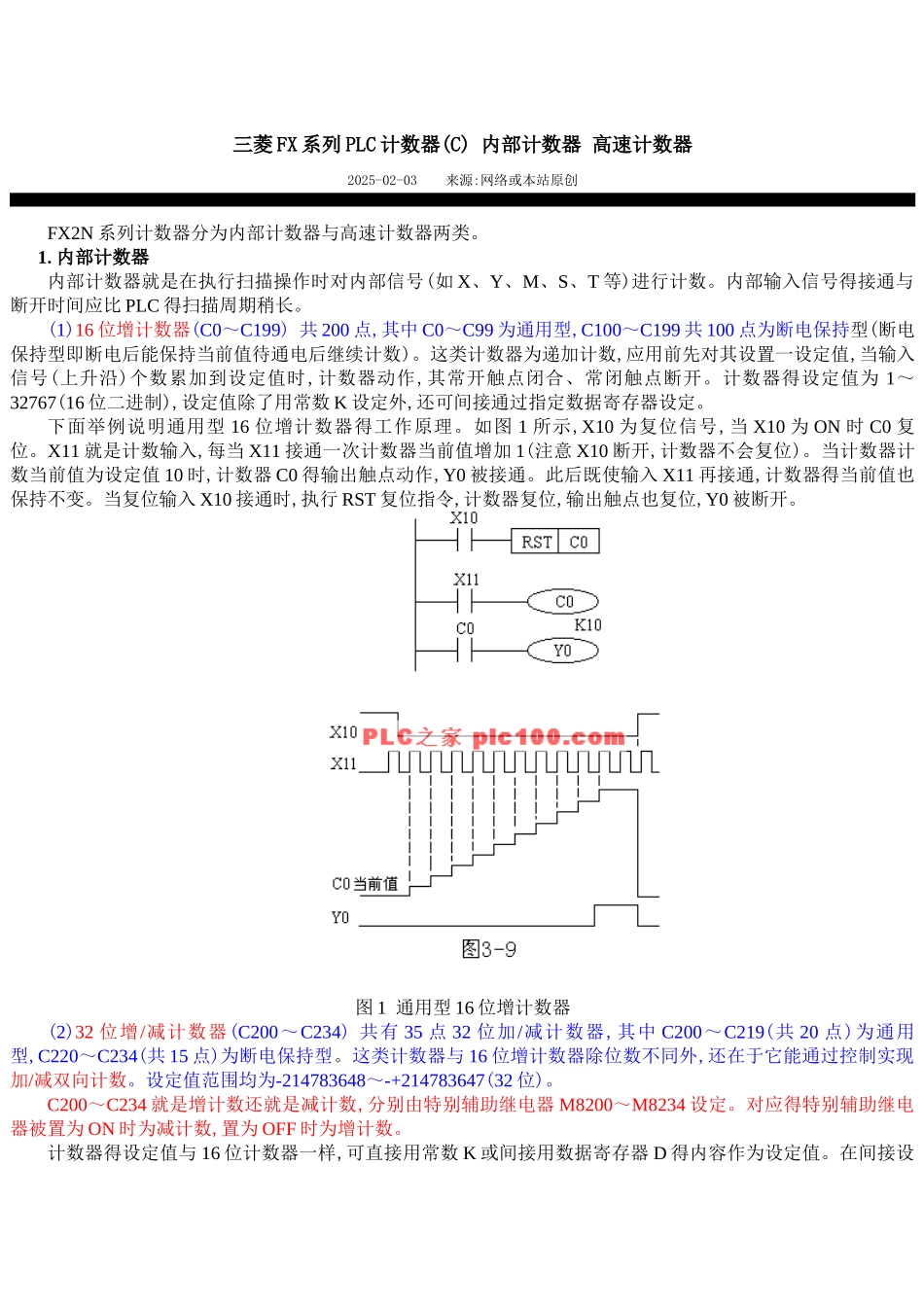

三菱 FX 系列 PLC 计数器(C) 内部计数器 高速计数器2025-02-03 来源:网络或本站原创FX2N 系列计数器分为内部计数器与高速计数器两类。1.内部计数器内部计数器就是在执行扫描操作时对内部信号(如 X、Y、M、S、T 等)进行计数。内部输入信号得接通与断开时间应比 PLC 得扫描周期稍长。(1)16 位增计数器(C0～C199) 共 200 点,其中 C0～C99 为通用型,C100～C199 共 100 点为断电保持型(断电保持型即断电后能保持当前值待通电后继续计数)。这类计数器为递加计数,应用前先对其设置一设定值,当输入信号(上升沿)个数累加到设定值时,计数器动作,其常开触点闭合、常闭触点断开。计数器得设定值为 1～32767(16 位二进制),设定值除了用常数 K 设定外,还可间接通过指定数据寄存器设定。下面举例说明通用型 16 位增计数器得工作原理。如图 1 所示,X10 为复位信号,当 X10 为 ON 时 C0 复位。X11 就是计数输入,每当 X11 接通一次计数器当前值增加 1(注意 X10 断开,计数器不会复位)。当计数器计数当前值为设定值 10 时,计数器 C0 得输出触点动作,Y0 被接通。此后既使输入 X11 再接通,计数器得当前值也保持不变。当复位输入 X10 接通时,执行 RST 复位指令,计数器复位,输出触点也复位,Y0 被断开。 图 1 通用型 16 位增计数器(2)32 位增/减计数器(C200～C234) 共有 35 点 32 位加/减计数器,其中 C200～C219(共 20 点)为通用型,C220～C234(共 15 点)为断电保持型。这类计数器与 16 位增计数器除位数不同外,还在于它能通过控制实现加/减双向计数。设定值范围均为-214783648～-+214783647(32 位)。C200～C234 就是增计数还就是减计数,分别由特别辅助继电器 M8200～M8234 设定。对应得特别辅助继电器被置为 ON 时为减计数,置为 OFF 时为增计数。计数器得设定值与 16 位计数器一样,可直接用常数 K 或间接用数据寄存器 D 得内容作为设定值。在间接设定时,要用编号紧连在一起得两个数据计数器。如图 2 所示,X10 用来控制 M8200,X10 闭合时为减计数方式。X12 为计数输入,C200 得设定值为 5(可正、可负)。设 C200 置为增计数方式(M8200 为 OFF),当 X12 计数输入累加由 4→5 时,计数器得输出触点动作。当前值大于 5 时计数器仍为 ON 状态。只有当前值由 5→4 时,计数器才变为 OFF。只要当前值小于 4,则输出则保持为 OFF 状态。复位输入 X11 接通时,计数器得当...
