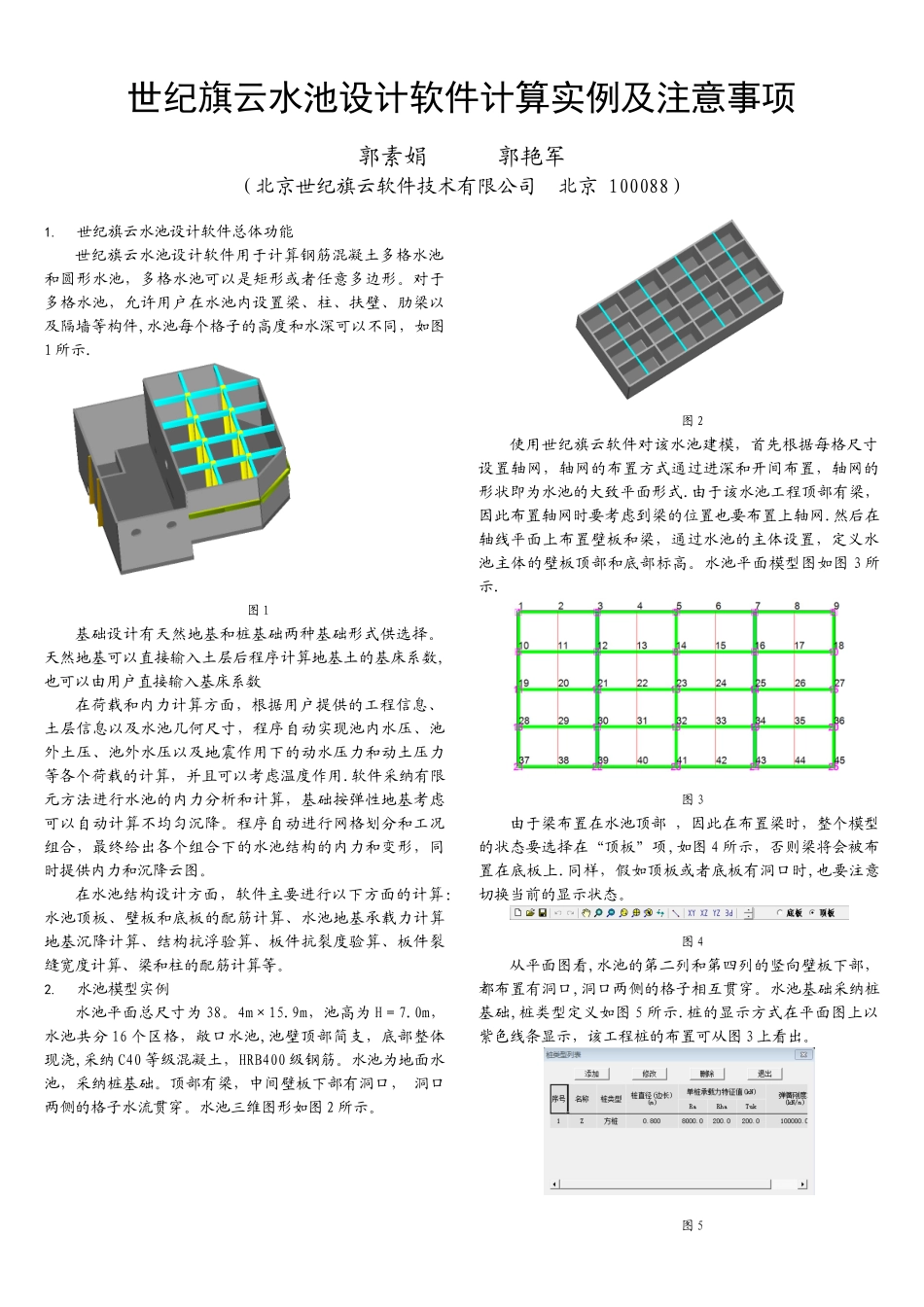

世纪旗云水池设计软件计算实例及注意事项郭素娟 郭艳军 （北京世纪旗云软件技术有限公司 北京 100088）1.世纪旗云水池设计软件总体功能世纪旗云水池设计软件用于计算钢筋混凝土多格水池和圆形水池，多格水池可以是矩形或者任意多边形。对于多格水池，允许用户在水池内设置梁、柱、扶壁、肋梁以及隔墙等构件,水池每个格子的高度和水深可以不同，如图1 所示.图 1基础设计有天然地基和桩基础两种基础形式供选择。天然地基可以直接输入土层后程序计算地基土的基床系数,也可以由用户直接输入基床系数在荷载和内力计算方面，根据用户提供的工程信息、土层信息以及水池几何尺寸，程序自动实现池内水压、池外土压、池外水压以及地震作用下的动水压力和动土压力等各个荷载的计算，并且可以考虑温度作用.软件采纳有限元方法进行水池的内力分析和计算，基础按弹性地基考虑可以自动计算不均匀沉降。程序自动进行网格划分和工况组合，最终给出各个组合下的水池结构的内力和变形，同时提供内力和沉降云图。在水池结构设计方面，软件主要进行以下方面的计算：水池顶板、壁板和底板的配筋计算、水池地基承载力计算地基沉降计算、结构抗浮验算、板件抗裂度验算、板件裂缝宽度计算、梁和柱的配筋计算等。2.水池模型实例水池平面总尺寸为 38。4m×15.9m，池高为 H＝7.0m，水池共分 16 个区格，敞口水池,池壁顶部简支，底部整体现浇,采纳 C40 等级混凝土，HRB400 级钢筋。水池为地面水池，采纳桩基础。顶部有梁，中间壁板下部有洞口， 洞口两侧的格子水流贯穿。水池三维图形如图 2 所示。图 2使用世纪旗云软件对该水池建模，首先根据每格尺寸设置轴网，轴网的布置方式通过进深和开间布置，轴网的形状即为水池的大致平面形式.由于该水池工程顶部有梁，因此布置轴网时要考虑到梁的位置也要布置上轴网.然后在轴线平面上布置壁板和梁，通过水池的主体设置，定义水池主体的壁板顶部和底部标高。水池平面模型图如图 3 所示.图 3由于梁布置在水池顶部 ，因此在布置梁时，整个模型的状态要选择在“顶板”项,如图 4 所示，否则梁将会被布置在底板上.同样，假如顶板或者底板有洞口时,也要注意切换当前的显示状态。图 4从平面图看,水池的第二列和第四列的竖向壁板下部，都布置有洞口,洞口两侧的格子相互贯穿。水池基础采纳桩基础,桩类型定义如图 5 所示.桩的显示方式在平面图上以紫色线条显示，该工程桩的布置可从图 3 上看出。图 5模型完成后对水池...
