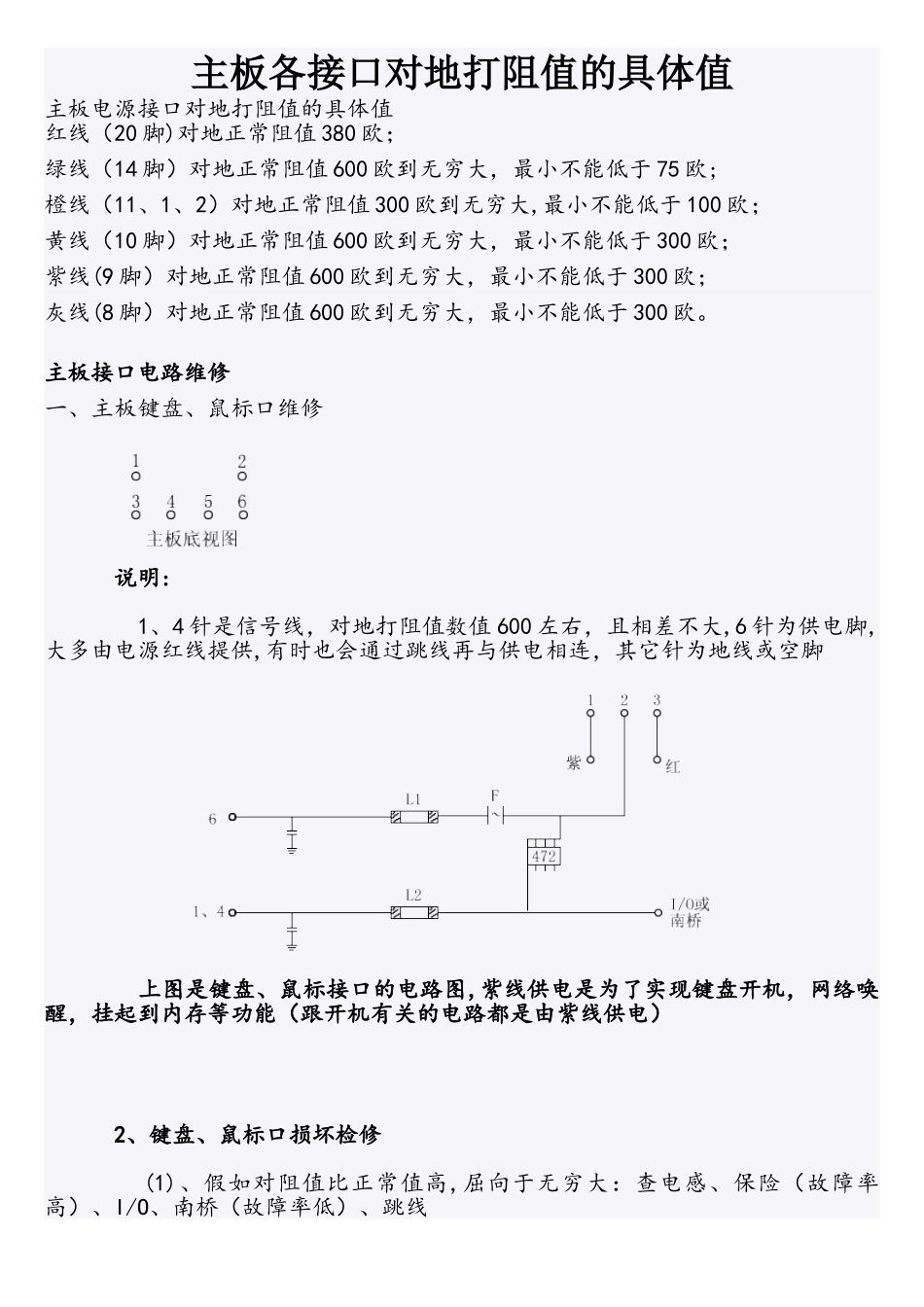

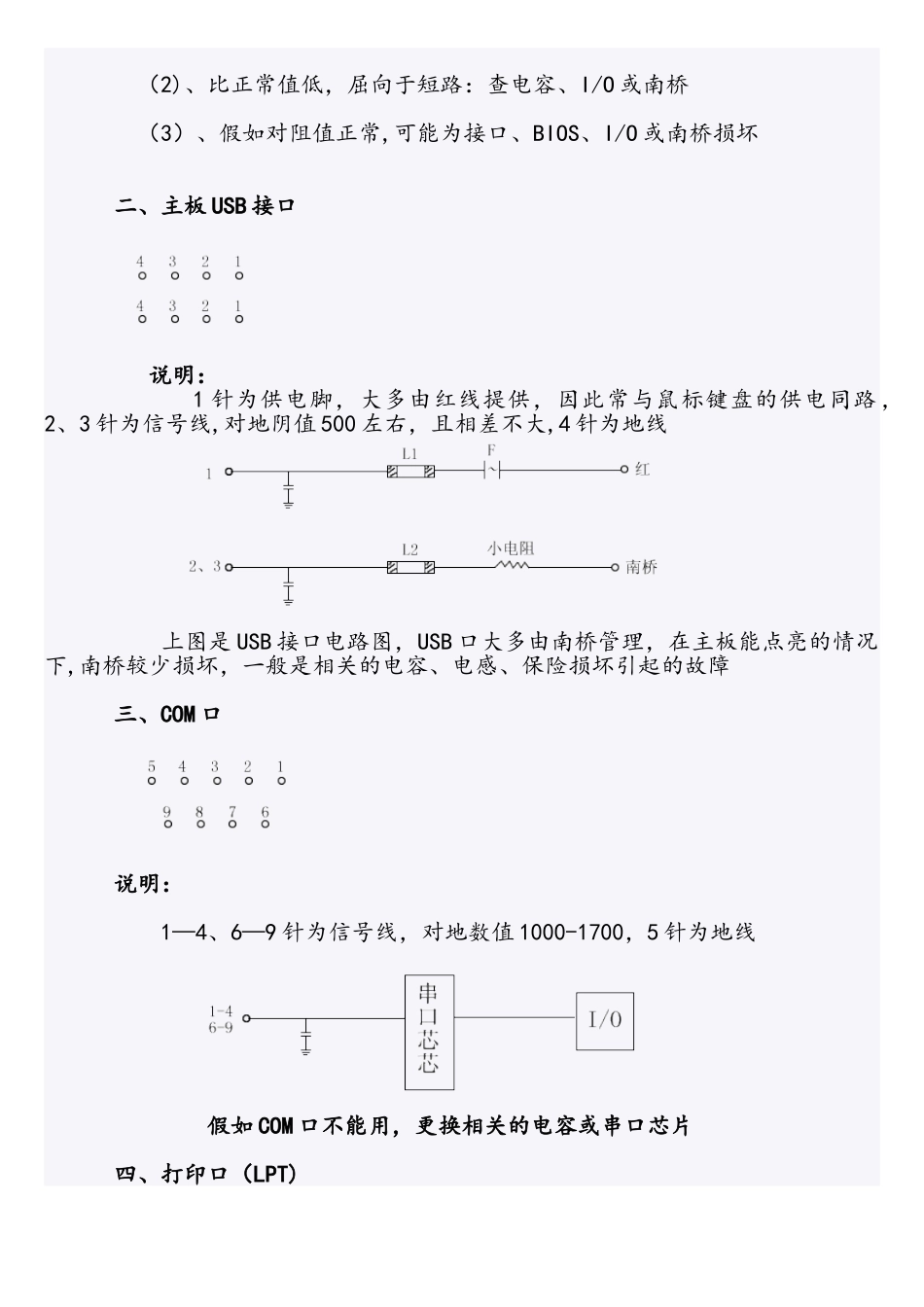

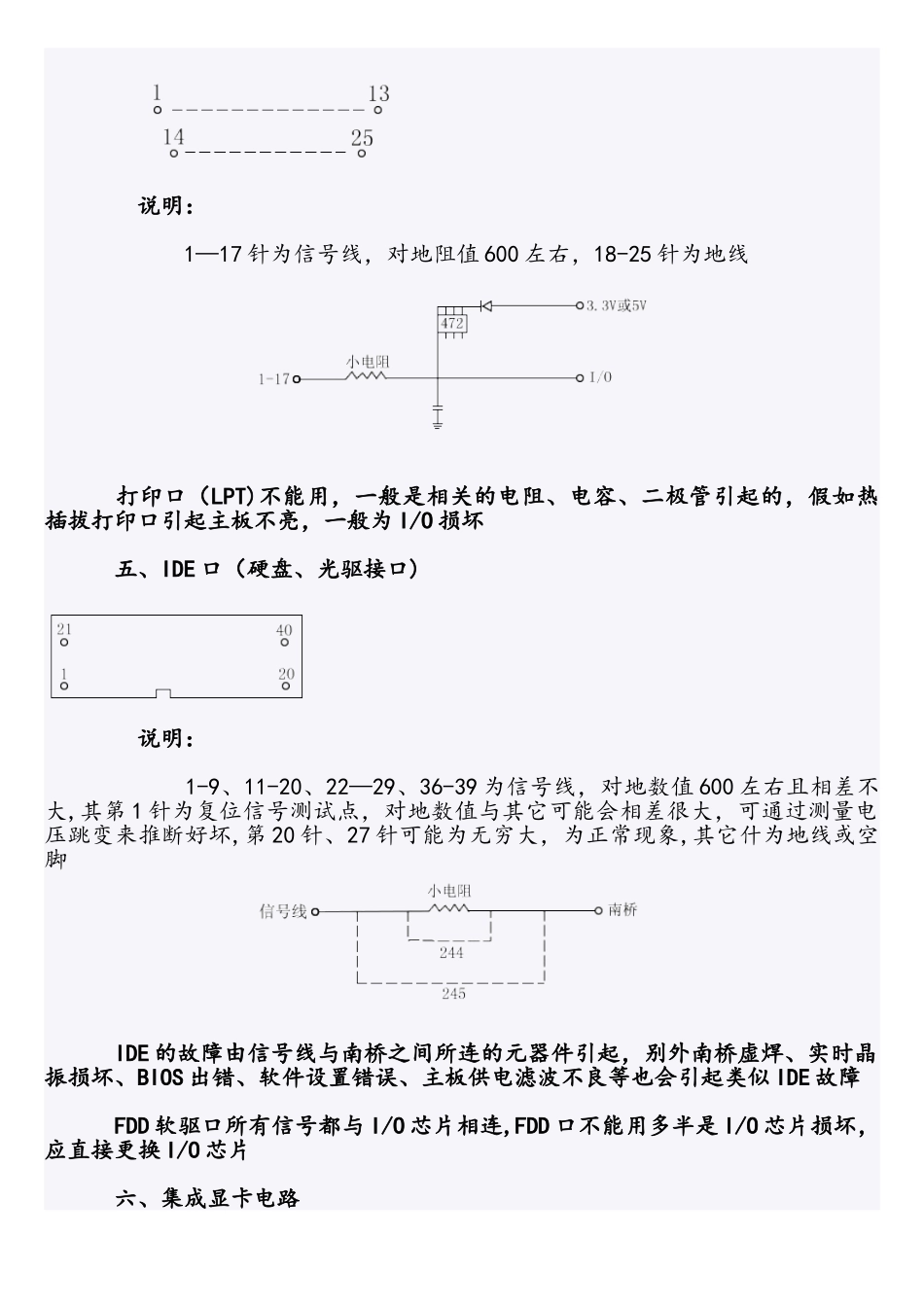

主板各接口对地打阻值的具体值主板电源接口对地打阻值的具体值 红线（20 脚)对地正常阻值 380 欧；绿线（14 脚）对地正常阻值 600 欧到无穷大，最小不能低于 75 欧;橙线（11、1、2）对地正常阻值 300 欧到无穷大,最小不能低于 100 欧；黄线（10 脚）对地正常阻值 600 欧到无穷大，最小不能低于 300 欧；紫线(9 脚）对地正常阻值 600 欧到无穷大，最小不能低于 300 欧；灰线(8 脚）对地正常阻值 600 欧到无穷大，最小不能低于 300 欧。 主板接口电路维修一、主板键盘、鼠标口维修 说明: 1、4 针是信号线，对地打阻值数值 600 左右，且相差不大,6 针为供电脚,大多由电源红线提供,有时也会通过跳线再与供电相连，其它针为地线或空脚 上图是键盘、鼠标接口的电路图,紫线供电是为了实现键盘开机，网络唤醒，挂起到内存等功能（跟开机有关的电路都是由紫线供电） 2、键盘、鼠标口损坏检修 (1)、假如对阻值比正常值高,屈向于无穷大：查电感、保险（故障率高）、I/O、南桥（故障率低）、跳线 （2)、比正常值低，屈向于短路：查电容、I/O 或南桥 （3）、假如对阻值正常,可能为接口、BIOS、I/O 或南桥损坏 二、主板 USB 接口 说明： 1 针为供电脚，大多由红线提供，因此常与鼠标键盘的供电同路，2、3 针为信号线,对地阴值 500 左右，且相差不大,4 针为地线 上图是 USB 接口电路图，USB 口大多由南桥管理，在主板能点亮的情况下,南桥较少损坏，一般是相关的电容、电感、保险损坏引起的故障 三、COM 口 说明： 1—4、6—9 针为信号线，对地数值 1000-1700，5 针为地线 假如 COM 口不能用，更换相关的电容或串口芯片 四、打印口（LPT) 说明： 1—17 针为信号线，对地阻值 600 左右，18-25 针为地线 打印口（LPT)不能用，一般是相关的电阻、电容、二极管引起的，假如热插拔打印口引起主板不亮，一般为 I/O 损坏 五、IDE 口（硬盘、光驱接口) 说明： 1-9、11-20、22—29、36-39 为信号线，对地数值 600 左右且相差不大,其第 1 针为复位信号测试点，对地数值与其它可能会相差很大，可通过测量电压跳变来推断好坏,第 20 针、27 针可能为无穷大，为正常现象,其它什为地线或空脚 IDE 的故障由信号线与南桥之间所连的元器件引起，别外南桥虚焊、实时晶振损坏、BIOS 出错、软件设置错误、主板供电滤波不良等也会引起类似 IDE 故障 FDD 软驱口所有信号都与 I/O 芯片相...
