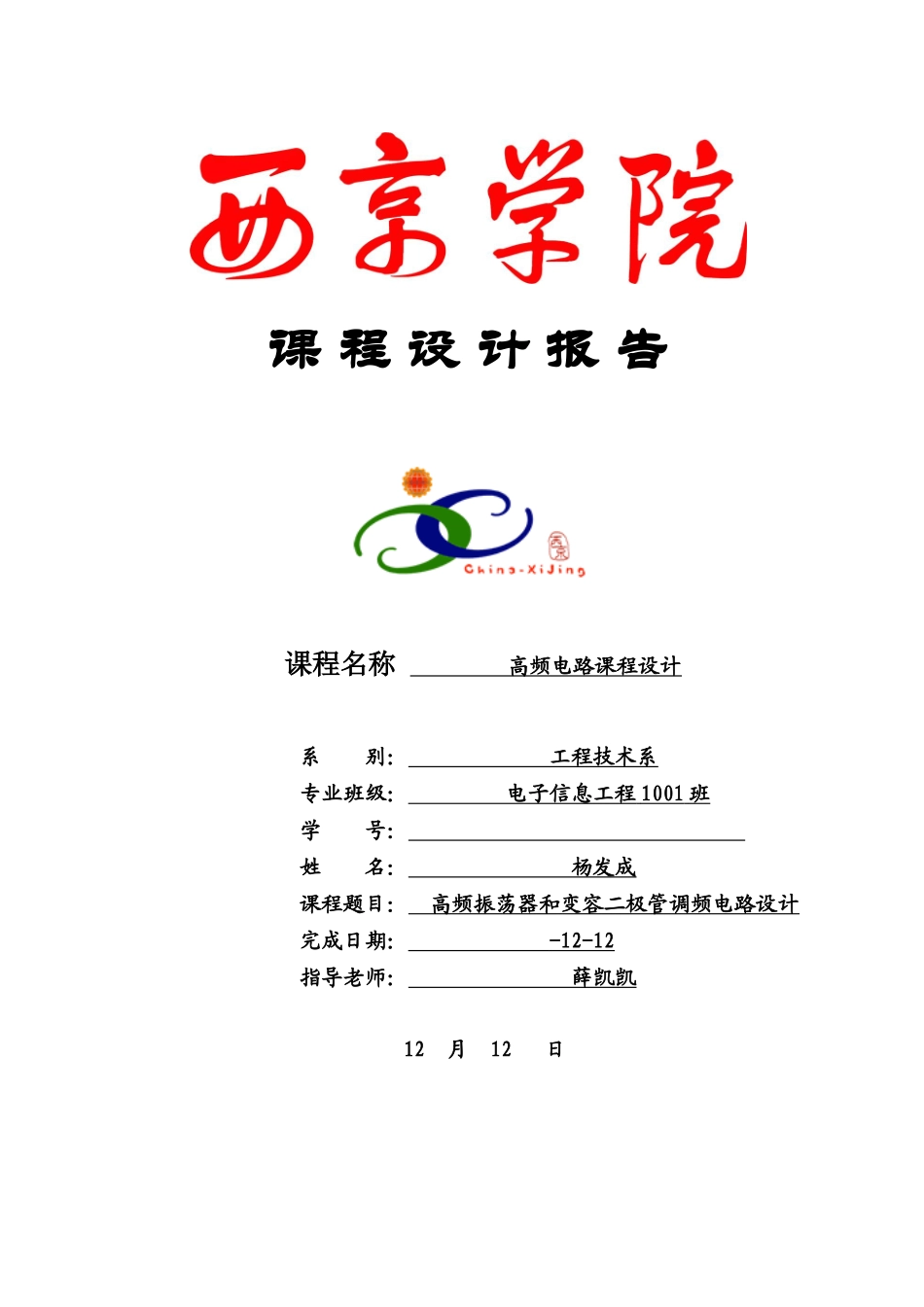

课 程 设 计 报 告课程名称 高频电路课程设计 系 别： 工程技术系 专业班级： 电子信息工程 1001 班 学 号： 姓 名： 杨发成 课程题目： 高频振荡器和变容二极管调频电路设计 完成日期： -12-12 指导老师： 薛凯凯 12 月 12 日课 程 设 计 目 变容二极管调频电路是一个常见直接调频电路，广泛应用于移动通信和自动频率微调系统。其优点是工作频率高，固有损耗小且线路简单，能取得较大频偏；这种电路电路简单、性能良好、副波少、维修方便，是一个较优异频率调制方案；课 程 设 计 要 求用高频三极管 3DG100、变容二极管 2CC1C 设计一LC 高频振荡器和变容二极管调频电路，其关键技术指标为： 1.主振频率： f0=5MHz 2.频率稳定度： △f0/f0≤5×10-4/小时 3.主振级输出电压：V0≥1V 4.最大频偏： △fm=10kHz课 程 设 计 注 意 事 项1. 因为调幅波受到频带宽度限制，在接收机中存在着通带宽度和干扰矛盾，所以音频信号频率局限于 30～8000Hz 范围内；2. 在调频时，能够将音频信号频率范围扩大至 30～15000Hz，使音频信号频谱重量更为丰富，声音质量大为提升；3.电路调试一定注意细节，电路必需连接正确。课 程 设 计 内 容 由 LC 电容反馈三端振荡器组成主振回路，振荡频率有电路电感和电容决定，当受调制信号控制变容二极管接入载波振荡器振荡回路，则振荡频率受调制信号控制，从而实现调频。课 程 设 计 简 要 操 作 步 骤1 电路调试；2.用公式 F=C2/（C2+C3）计算数据；.3. 选择 3DG100 和 2CC1C 管；4.地线合理连接；5.保持电路稳定（加电阻，加贴片电容）；6.利用电路和电容三点式完成设计。课 程 设 计 心 得 体 会经过学习高频电子线路这门课程，使我能综合利用电工技术，高频电子技术课程中所学到理论知识来完成设计和分析电路，熟悉了工程实践中高频电子电路设计方法和法律规范，达成综合应用电子技术目标。学会了文件检索和查找数据手册能力。学会了应用protel 软件使用。还学会了整理和总结设计文档汇报。学到很多东西，但就我个人感觉而言，学到东西，对我后面十二个月学习相关键指导作用，不敢说以后，但在毕业前这段时间内，这次学习对我确实很关键。 学到了怎样务实，怎样去学一门技术，同时也知道了怎样学习，什么才是学习。这次设计，使我由理论学习向实际生产方向更近了一步。让我对自己所学专业有了愈加清楚了解，也对自己现在专...
