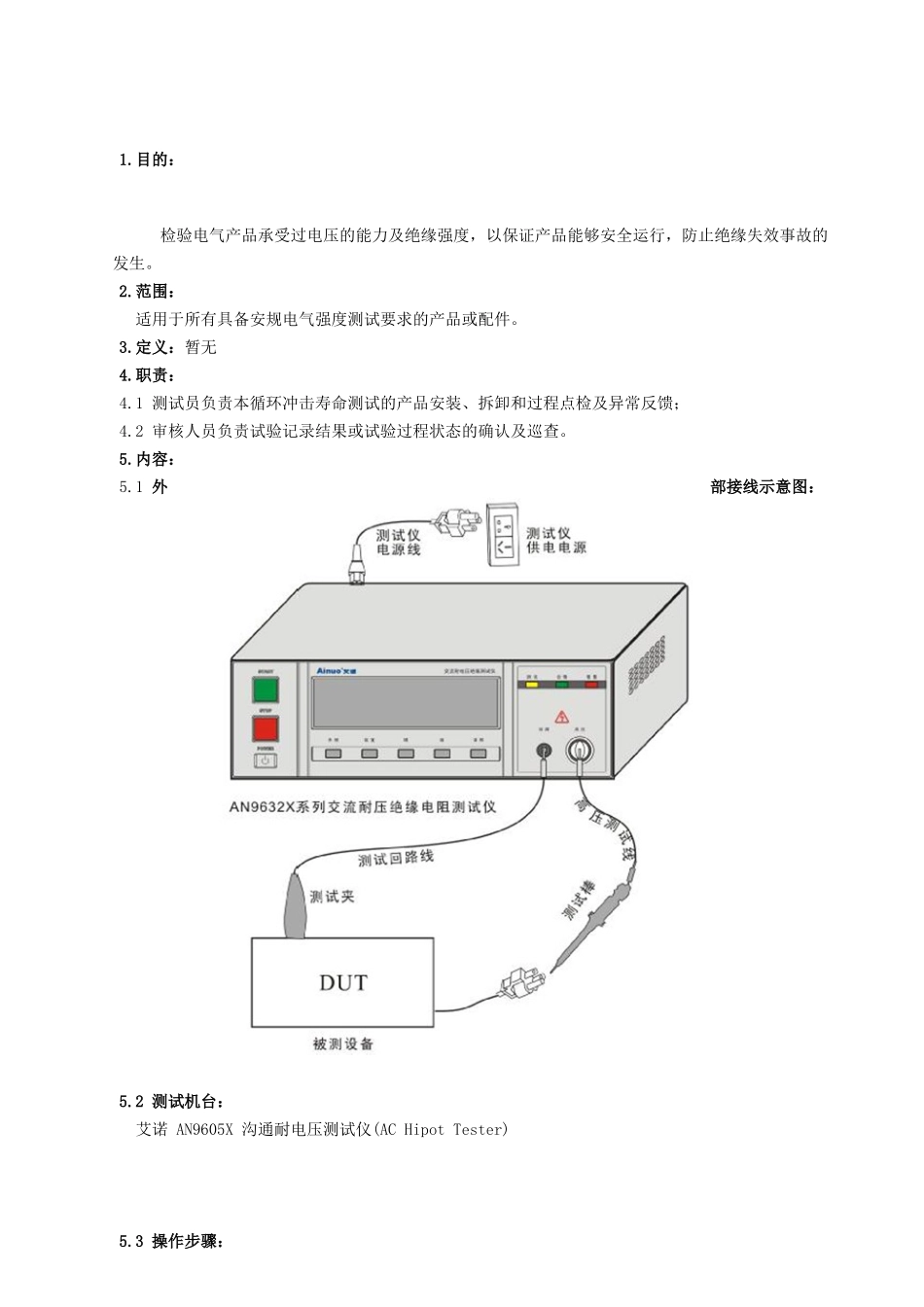

1.目的： 检验电气产品承受过电压的能力及绝缘强度，以保证产品能够安全运行，防止绝缘失效事故的发生。2.范围： 适用于所有具备安规电气强度测试要求的产品或配件。3.定义：暂无4.职责：4.1 测试员负责本循环冲击寿命测试的产品安装、拆卸和过程点检及异常反馈；4.2 审核人员负责试验记录结果或试验过程状态的确认及巡查。5.内容：5.1 外部接线示意图：5.2 测试机台： 艾诺 AN9605X 沟通耐电压测试仪(AC Hipot Tester)5.3 操作步骤：5.3.1 按上图进行试验接线；5.3.2 开机（按前面板的
键），进入待机状态（如下图所示）；表示当前为沟通耐电压测试(ACW)，该组参数设置内容为：输出电压 0.20kV，接地模式GUARD，频率 50Hz，测试时间 5.0s，测试电流上限报警值 mA。5.3.3设置系统参数及测试参数5.3.3.1 系统参数设置待机状态下，按<系统>键进入。可进行：测试功能模式（ACW 耐电压测试)、接地模式、通信地址、通信波特率、PLC 遥控等的设置。在该状态下，屏幕上的“TEST”指示灯闪耀。按<系统>键循环选择参数，按<增>、<减>键设置参数，设置完成后按<系统>键保存设置并返回待机状态。参数设置过程中可随时按键返回待机状态。5.3.3.2 测试参数设置 ACW（沟通耐压）测试参数设置 ACW 待机状态按<设置>键进入，在该状态下，屏幕上的“SET”指示灯闪耀。按<设置>键循环选择测试参数，按<增>、<减>键设置参数，且在设置参数时，点按<增>、<减>键按一定的步幅增减，长按<增>、<减>键快速增减。设置完成后按<设置>键存储参数，返回待机状态。参数设置过程中可随时按键返回待机状态。可进行：输出电压设置、测试电流报警上下限设置、测试时间设置、输出频率设置、电压缓升缓降时间设置。* 若测试精度要求较高，为保证测试精度，测试前请使用测试线漏电流清零功能（清除因测试线引起的杂散漏电流） 。方法如下： 连接好所有测试线，不连接被测设备。启动仪器输出，仪器显示的电流值即为当前测试线的杂散漏电流，待数值稳定后按<清除>键，仪器会自动减去漏电流清零值。再按一次<清除>键将取消清零。* 建议测试线清零在每日测试前进行一次。* 注意：首次测试前，请务必查看全部的测试参数以保证测试过程中各项参数正确。5.3.4运行测试按键开始测试。测试过程中屏幕上的“TEST”指示及测试中橙色指示灯点亮。5.3.5测试完成ACW 测试完成阶段< 测试通过 > 屏幕显示“PASS”，同时绿色指示灯点亮，蜂...
