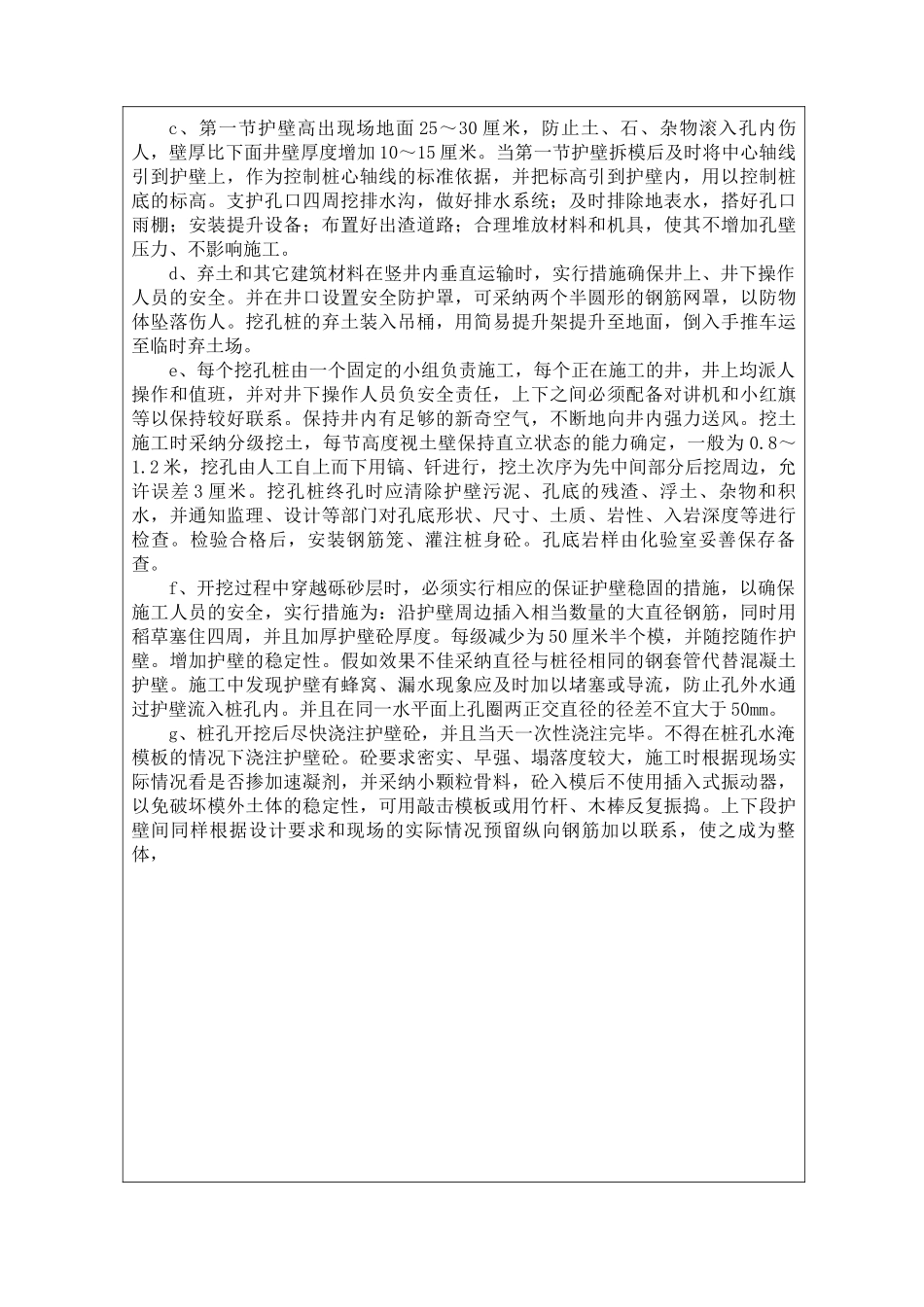

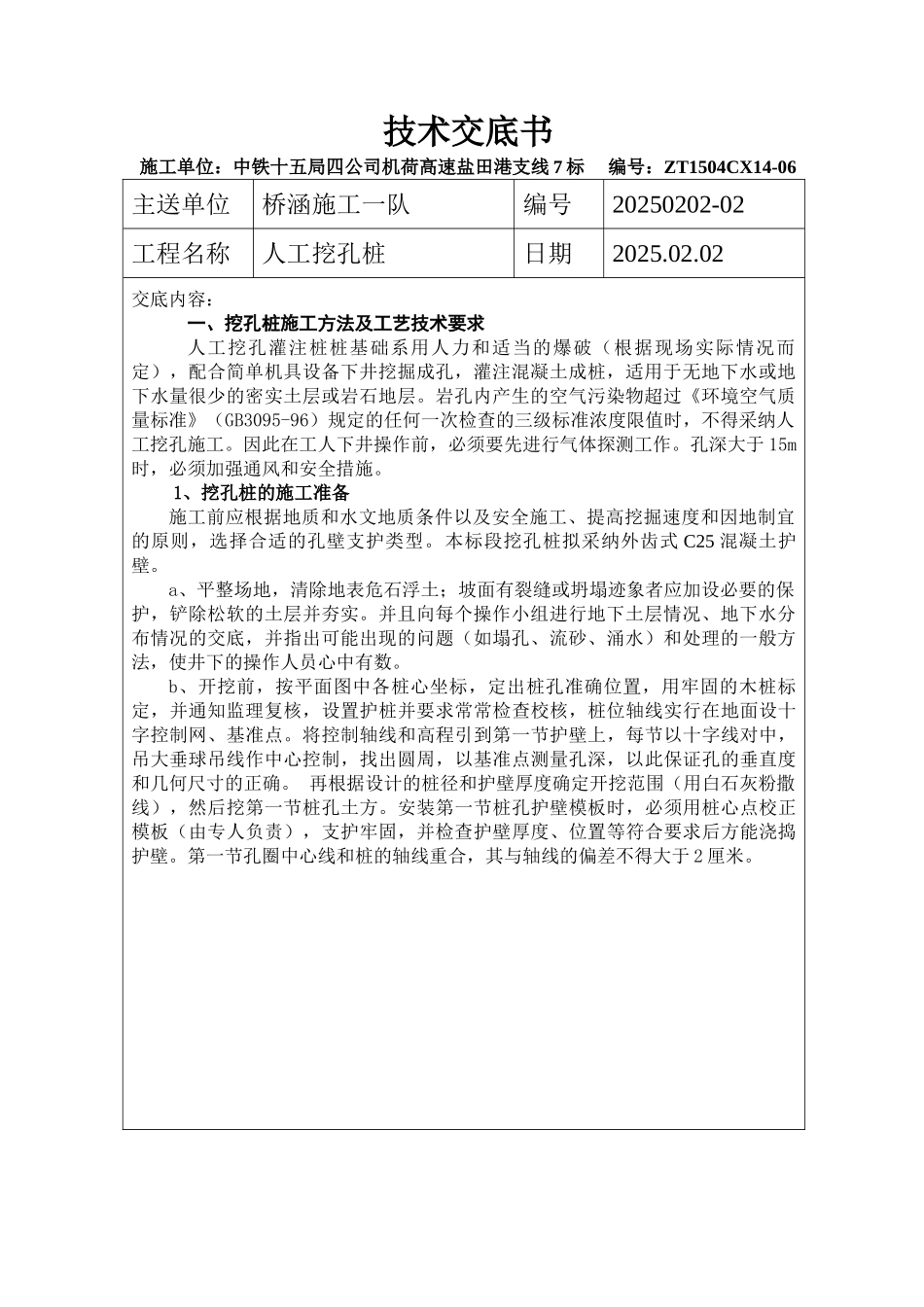

技术交底书施工单位：中铁十五局四公司机荷高速盐田港支线 7 标 编号：ZT1504CX14-06主送单位桥涵施工一队编号20250202-02工程名称人工挖孔桩日期2025.02.02交底内容： 一、挖孔桩施工方法及工艺技术要求人工挖孔灌注桩桩基础系用人力和适当的爆破（根据现场实际情况而定），配合简单机具设备下井挖掘成孔，灌注混凝土成桩，适用于无地下水或地下水量很少的密实土层或岩石地层。岩孔内产生的空气污染物超过《环境空气质量标准》（GB3095-96）规定的任何一次检查的三级标准浓度限值时，不得采纳人工挖孔施工。因此在工人下井操作前，必须要先进行气体探测工作。孔深大于 15m时，必须加强通风和安全措施。 1、挖孔桩的施工准备施工前应根据地质和水文地质条件以及安全施工、提高挖掘速度和因地制宜的原则，选择合适的孔壁支护类型。本标段挖孔桩拟采纳外齿式 C25 混凝土护壁。a、平整场地，清除地表危石浮土；坡面有裂缝或坍塌迹象者应加设必要的保护，铲除松软的土层并夯实。并且向每个操作小组进行地下土层情况、地下水分布情况的交底，并指出可能出现的问题（如塌孔、流砂、涌水）和处理的一般方法，使井下的操作人员心中有数。b、开挖前，按平面图中各桩心坐标，定出桩孔准确位置，用牢固的木桩标定，并通知监理复核，设置护桩并要求常常检查校核，桩位轴线实行在地面设十字控制网、基准点。将控制轴线和高程引到第一节护壁上，每节以十字线对中，吊大垂球吊线作中心控制，找出圆周，以基准点测量孔深，以此保证孔的垂直度和几何尺寸的正确。 再根据设计的桩径和护壁厚度确定开挖范围（用白石灰粉撒线），然后挖第一节桩孔土方。安装第一节桩孔护壁模板时，必须用桩心点校正模板（由专人负责），支护牢固，并检查护壁厚度、位置等符合要求后方能浇捣护壁。第一节孔圈中心线和桩的轴线重合，其与轴线的偏差不得大于 2 厘米。c、第一节护壁高出现场地面 25～30 厘米，防止土、石、杂物滚入孔内伤人，壁厚比下面井壁厚度增加 10～15 厘米。当第一节护壁拆模后及时将中心轴线引到护壁上，作为控制桩心轴线的标准依据，并把标高引到护壁内，用以控制桩底的标高。支护孔口四周挖排水沟，做好排水系统；及时排除地表水，搭好孔口雨棚；安装提升设备；布置好出渣道路；合理堆放材料和机具，使其不增加孔壁压力、不影响施工。d、弃土和其它建筑材料在竖井内垂直运输时，实行措施确保井上、井下操作人员的安全。并在井口设置安全防护罩，可...
