人工挖孔桩技术质量环境安全交底

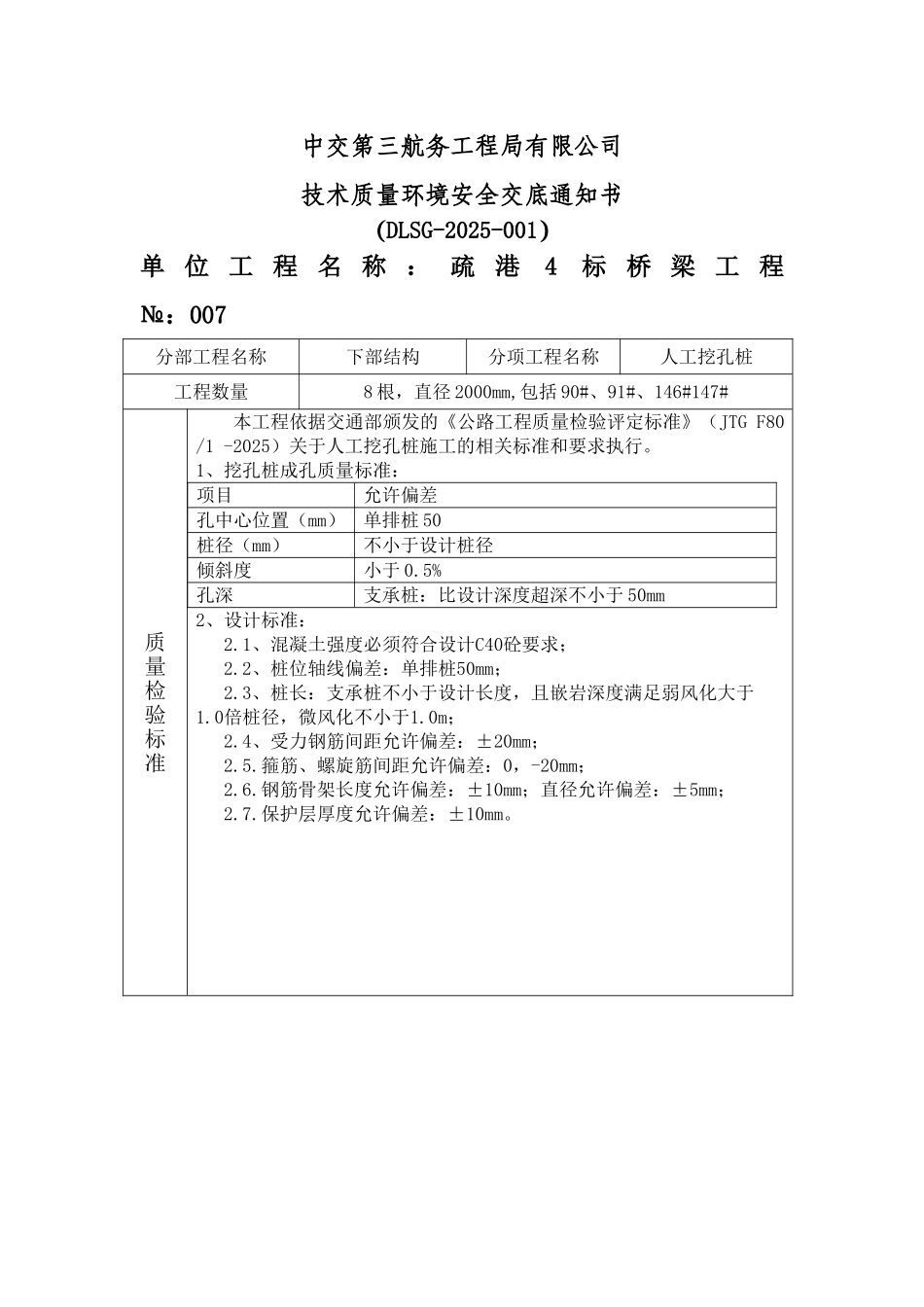

中交第三航务工程局有限公司技术质量环境安全交底通知书（DLSG-2025-001）单 位 工 程 名 称 ： 疏 港4标 桥 梁 工 程 №：007分部工程名称下部结构分项工程名称人工挖孔桩工程数量8 根，直径 2000mm,包括 90#、91#、146#147#质量检验标准本工程依据交通部颁发的《公路工程质量检验评定标准》（JTG F80/1 -2025）关于人工挖孔桩施工的相关标准和要求执行。1、挖孔桩成孔质量标准：项目允许偏差孔中心位置（mm）单排桩 50桩径（mm）不小于设计桩径倾斜度小于 0.5%孔深支承桩：比设计深度超深不小于 50mm2、设计标准：2.1、混凝土强度必须符合设计C40砼要求；2.2、桩位轴线偏差：单排桩50mm；2.3、桩长：支承桩不小于设计长度，且嵌岩深度满足弱风化大于1.0倍桩径，微风化不小于1.0m；2.4、受力钢筋间距允许偏差：±20mm；2.5.箍筋、螺旋筋间距允许偏差：0，-20mm；2.6.钢筋骨架长度允许偏差：±10mm；直径允许偏差：±5mm；2.7.保护层厚度允许偏差：±10mm。施工规范1、《公路桥梁施工技术法律规范》（JTJ041-2000）2、《建筑地基基础工程施工质量验收法律规范》（GB50202—2025）3、《建筑桩基技术法律规范》（JGJ94—94）4、《混凝土结构工程施工质量验收法律规范》（GB50204-2025）5、《施工现场临时用电安全技术规程》（JGJ46-85）6、《工程建设标准强制性条文（城市建设部分）》（建标[200]202号）7、《基桩低应变动检测规程》（JGJ/T93-95）8、《建设工程安全生产管理条例》9、《基桩钻芯检测技术规程》（DBJ13-28-1999）。施工流程及操作要点施1、施工准备：开工前，测量对经过复核过的桩号、桩位坐标、设计标高等数据资料，报监理工程师审核、批复。实验室应将原材料，混凝土配合比等，报监理工程师审核、批复。 1.1、材料及主要机具： 1.1.1、水泥、砂、石子、水、外加早强剂、钢筋等必须提前准备到位。1.1.2、（设计标准中的 2.1 项）假如施工中实行干灌砼的方法，坍落度宜控制在 10cm 左右，边浇注边振捣密实。1.1.3、一般应备有卷扬机组手推车或翻斗车、镐、锹、风钻、手铲、钎、线坠、护壁用混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（孔内作业照明应采纳安全矿灯或 12V 以下的安全灯），通风及供氧设备、扬程水泵、辘轳、活动爬梯、安全帽、安全带、组合式钢模，弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件。木板、木方，8 号或 12 号槽...
