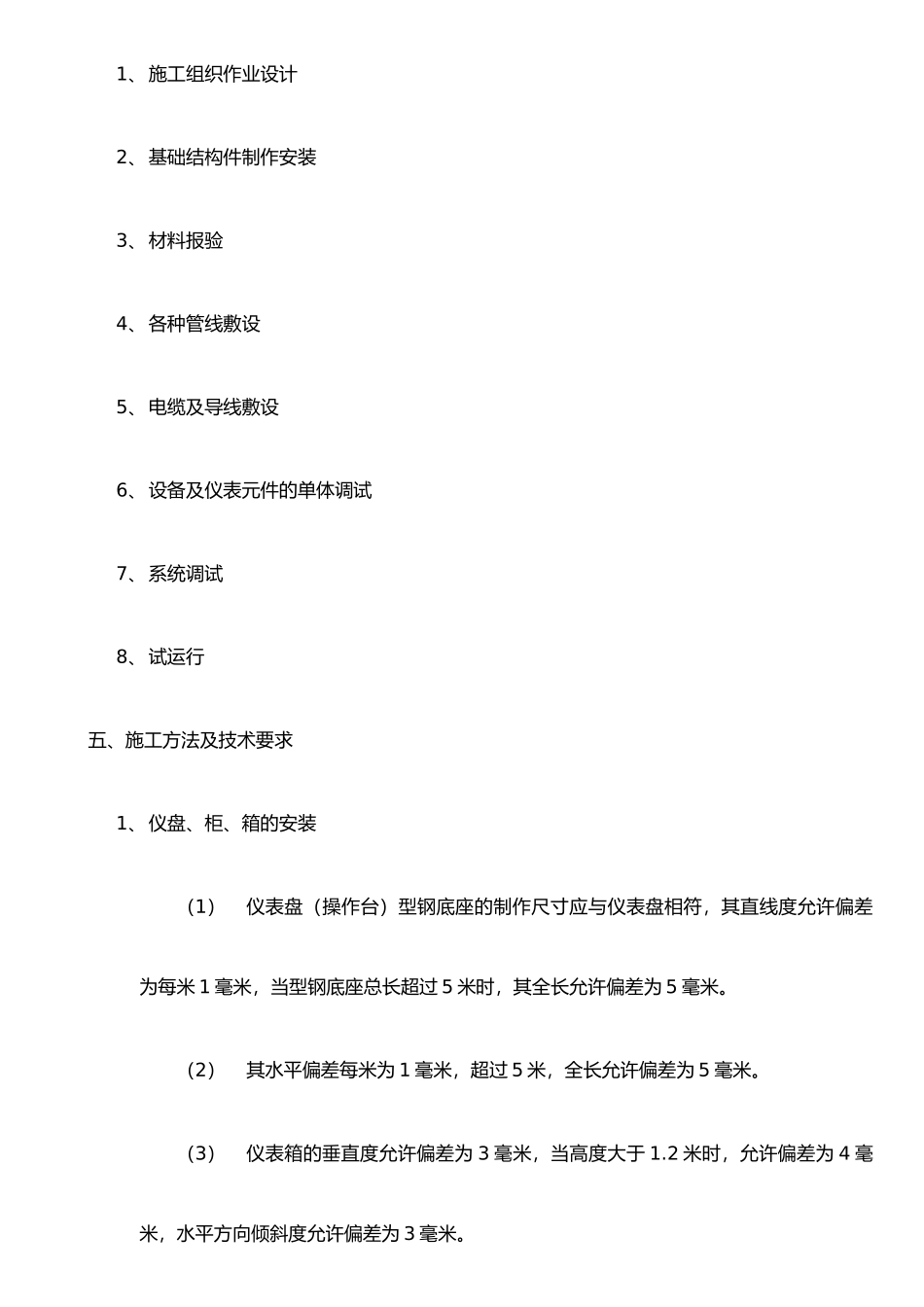

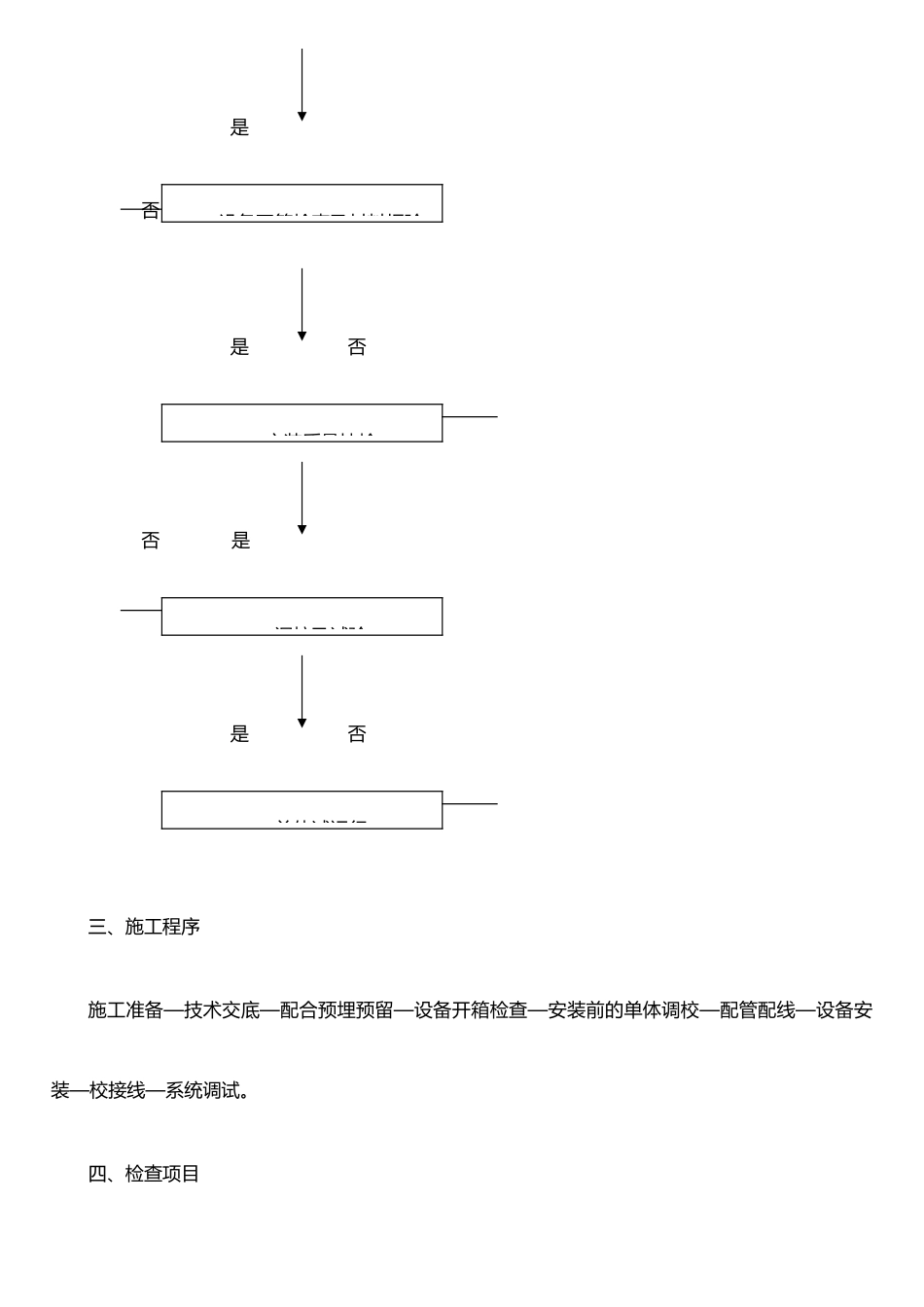

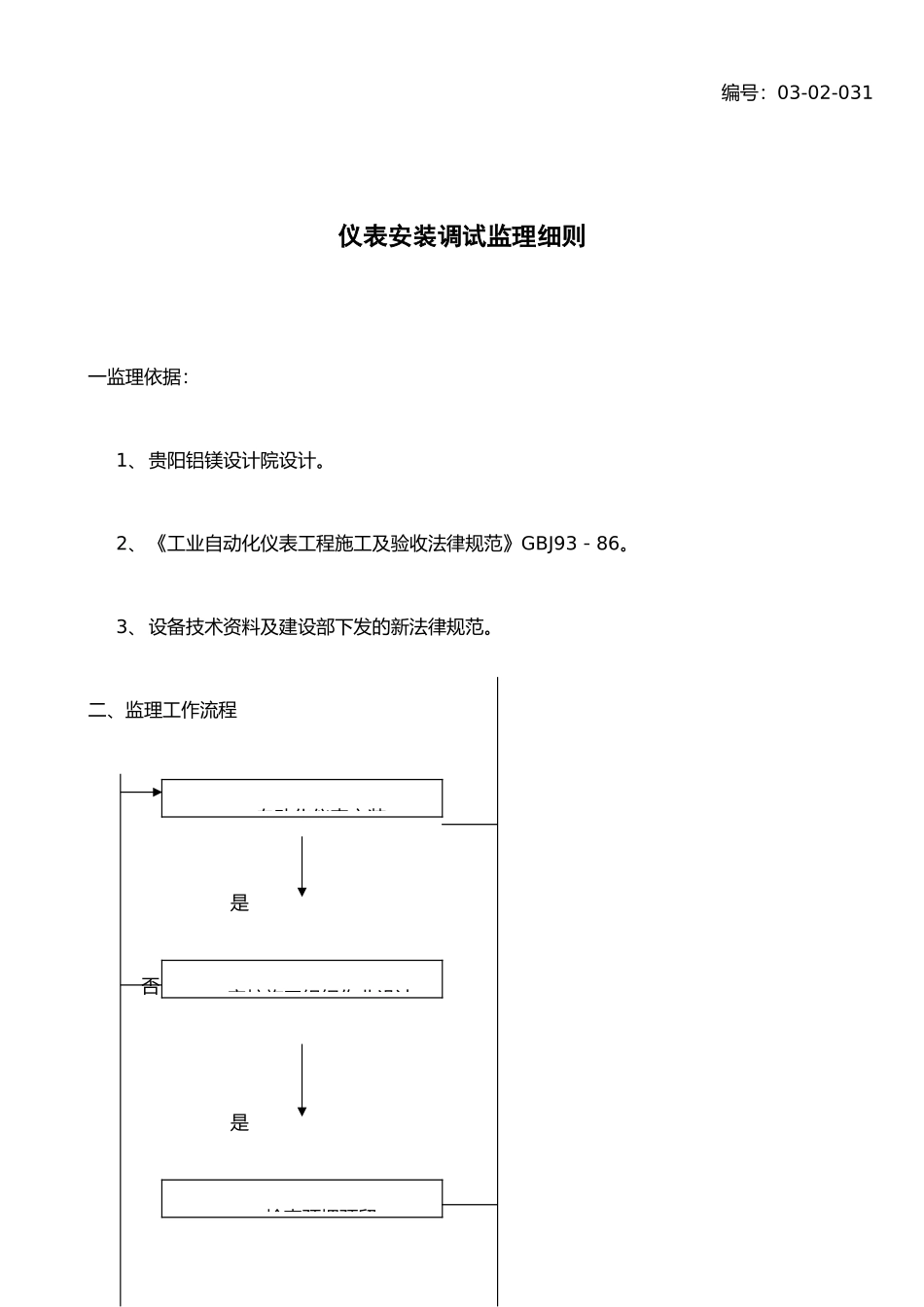

编号：03-02-031仪表安装调试监理细则一监理依据：1、贵阳铝镁设计院设计。2、《工业自动化仪表工程施工及验收法律规范》GBJ93－86。3、设备技术资料及建设部下发的新法律规范。二、监理工作流程 是 否 是 否自动化仪表安装审核施工组织作业设计检查预埋预留 是 否 是 否 否 是 是 否三、施工程序施工准备—技术交底—配合预埋预留—设备开箱检查—安装前的单体调校—配管配线—设备安装—校接线—系统调试。四、检查项目设备开箱检查及材料报验安装质量抽检调校及试验单体试运行1、施工组织作业设计2、基础结构件制作安装3、材料报验4、各种管线敷设5、电缆及导线敷设6、设备及仪表元件的单体调试7、系统调试8、试运行五、施工方法及技术要求1、仪盘、柜、箱的安装（1）仪表盘（操作台）型钢底座的制作尺寸应与仪表盘相符，其直线度允许偏差为每米 1 毫米，当型钢底座总长超过 5 米时，其全长允许偏差为 5 毫米。（2）其水平偏差每米为 1 毫米，超过 5 米，全长允许偏差为 5 毫米。（3）仪表箱的垂直度允许偏差为 3 毫米，当高度大于 1.2 米时，允许偏差为 4 毫米，水平方向倾斜度允许偏差为 3 毫米。2、温度仪表安装（1）在多粉尘的管道上安装的测温元件，应实行防止磨损的保护措施。（2）热电偶热电阻安装在易受被测介质强烈冲击的地方，以及当水平安装时其插入深度大于 1 米或被测温度大于 7000C 时，应实行防弯曲措施。（3） 表面温度计的感温面应与被测表面紧密接触，固定牢固。（4）压力式温度计的温包必须全部浸入被测介质中，毛细管的敷设应有保护措施 ，其弯曲半径不应小于 50 毫米，周围温度变化剧烈时，应实行隔热措施。3、压力仪表安装（1）测量低压的压力表或变送器的安装高度宜与取压点的高度一致。（2）就地安装的压力表不应固定在振动较大的工艺设备或管道上。（3）测量高压的压力表安装在操作岗位附近时，宜距地面 1.8 米以上或在仪表正面加保护罩。4、流量仪表安装（1）安装进行清洗时，不应损伤节流件。（2）在水平和倾斜的工艺管道上安装的孔极及喷嘴，或有排泄孔时，排泄孔的位置对液体介质应在工艺管道的正上方，对气体或蒸汽介质应在工艺管道的正下方。（3）差压计或差压变通器正、负压室与测量管路的连接必须正确。（4）转子流量计的安装应呈垂直状态，上游侧直管段的长度不宜小于 5 倍工艺管道内径/（5）靶式流量计的中心应在工艺管道的轴线上，涡轮流量计的前置放大器与变...
