仪表空气压缩机技术操作规程VIP专享

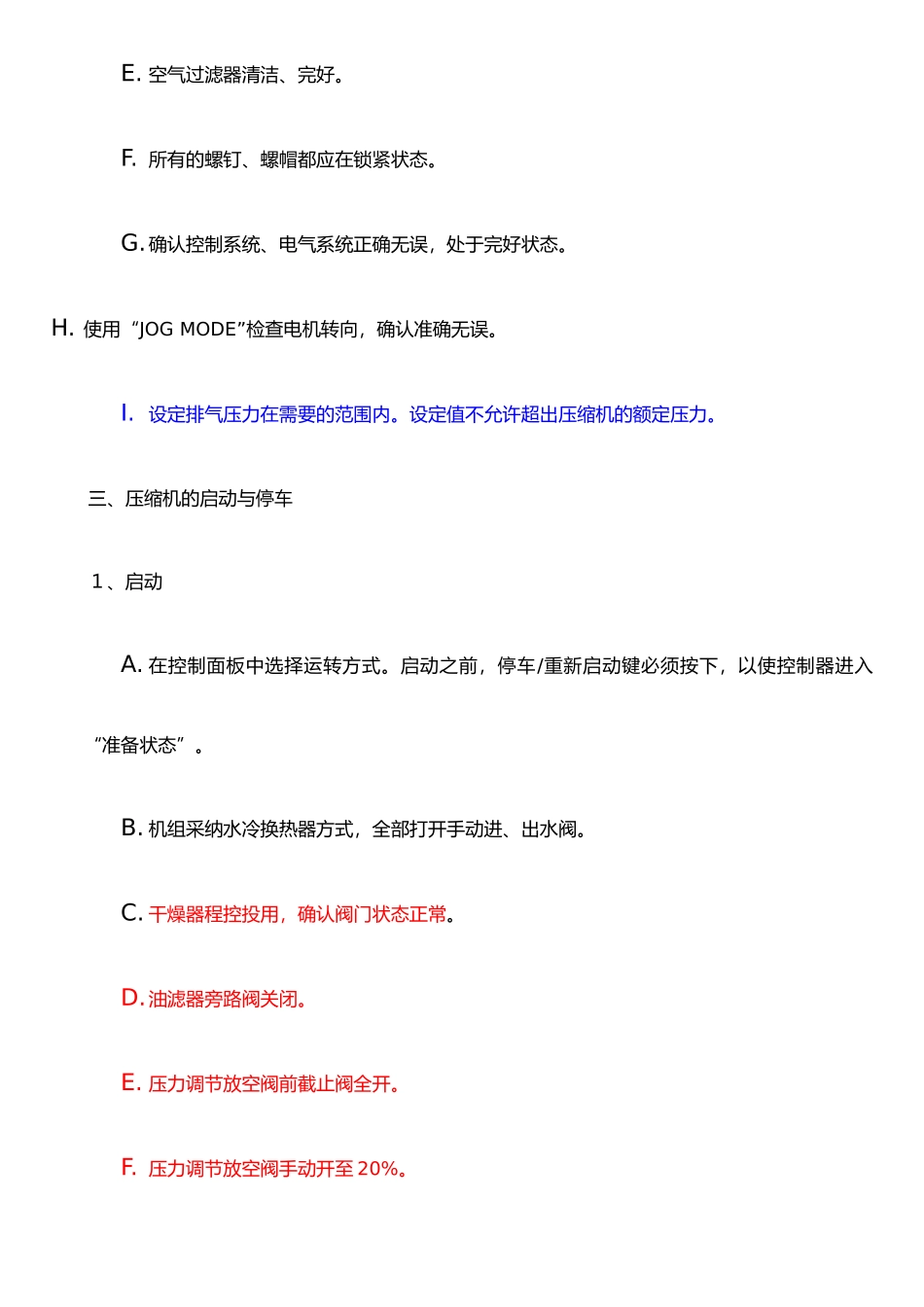

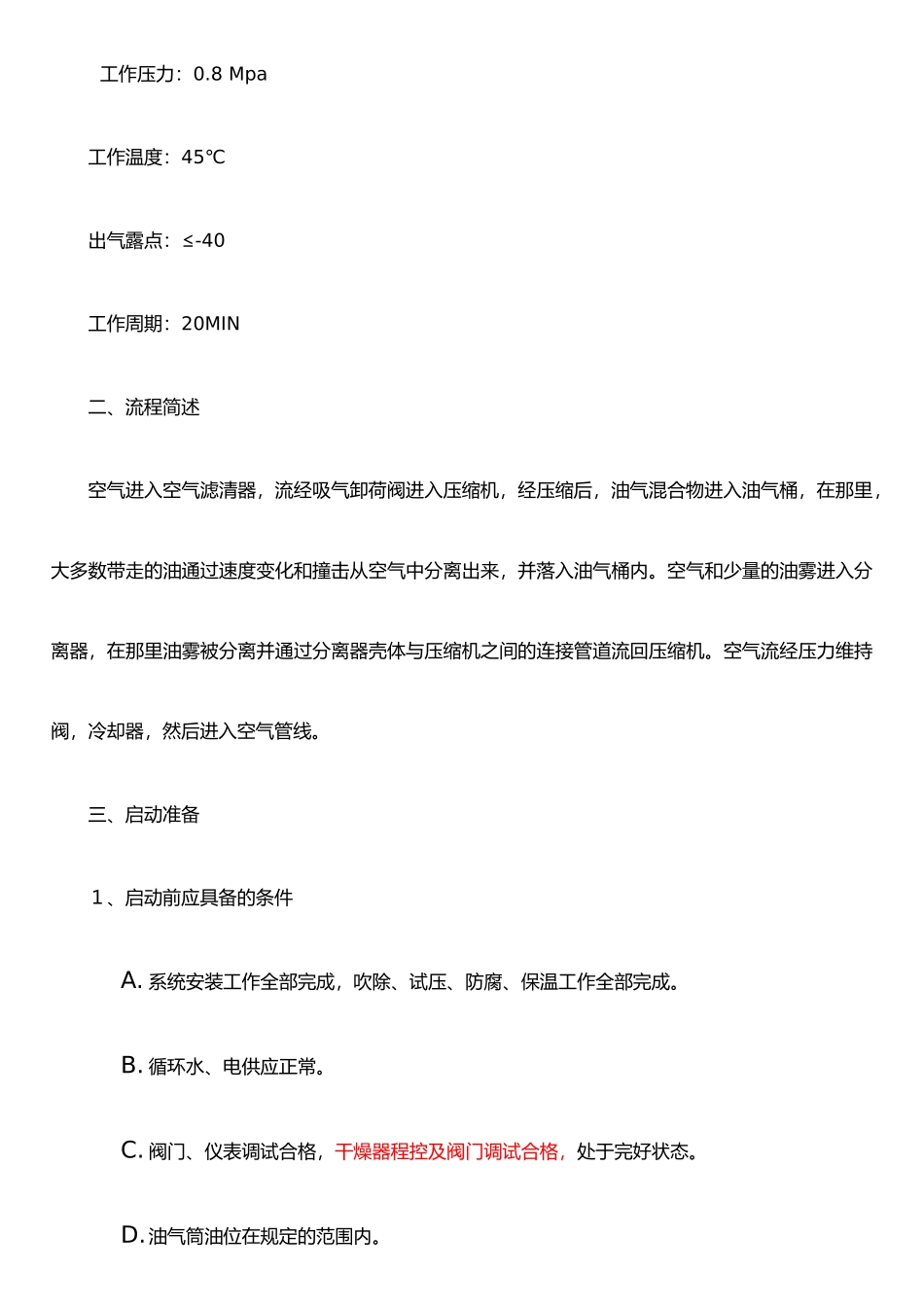

仪 表 空 气 压 缩 机技 术 操 作 规 程一、设备主要技术参数 １、压缩机 型号： SA250W 额定排气量 40.5 m3/h 额定排气压力 0.85 Mpa 排气温度 <40℃ 空压机出口排气含油量 〈3ppm 电机型号： Y2-355M-4 转速 1480 r/min 功率 250KW２、无热再生吸附式干燥机 型号： SLAD-40WXF 工作压力：0.8 Mpa工作温度：45℃出气露点：≤-40工作周期：20MIN二、流程简述空气进入空气滤清器，流经吸气卸荷阀进入压缩机，经压缩后，油气混合物进入油气桶，在那里，大多数带走的油通过速度变化和撞击从空气中分离出来，并落入油气桶内。空气和少量的油雾进入分离器，在那里油雾被分离并通过分离器壳体与压缩机之间的连接管道流回压缩机。空气流经压力维持阀，冷却器，然后进入空气管线。三、启动准备１、启动前应具备的条件A. 系统安装工作全部完成，吹除、试压、防腐、保温工作全部完成。B. 循环水、电供应正常。C. 阀门、仪表调试合格，干燥器程控及阀门调试合格，处于完好状态。D.油气筒油位在规定的范围内。E. 空气过滤器清洁、完好。F. 所有的螺钉、螺帽都应在锁紧状态。G.确认控制系统、电气系统正确无误，处于完好状态。H. 使用“JOG MODE”检查电机转向，确认准确无误。I. 设定排气压力在需要的范围内。设定值不允许超出压缩机的额定压力。三、压缩机的启动与停车１、启动A. 在控制面板中选择运转方式。启动之前，停车/重新启动键必须按下，以使控制器进入“准备状态”。B. 机组采纳水冷换热器方式，全部打开手动进、出水阀。C. 干燥器程控投用，确认阀门状态正常。D.油滤器旁路阀关闭。E. 压力调节放空阀前截止阀全开。F. 压力调节放空阀手动开至 20%。G.按“持续运转”按钮或其中一个自动按钮启动机组。将压机负荷从０调整到 100%。H. 手动缓慢调整放空阀，调整压力至设定压力，然后将压力设定在 0.75 Mpa 投自动。I. 打开仪表空气送出调节阀门的前后截止阀。J. 缓慢打开仪表空气送出调节阀，注意保持压力稳定，此时，放空阀会自动缓慢关闭。K. 当仪表空气总管压力到达设计压力并稳定时，调整仪表空气送出调节阀压力设定，然后投自动。２、停车Ａ．假如空分装置运行正常，确认Ｖ 1233 阀门打开。Ｂ．将压机卸载至０负荷，按“停车—重新启动”按钮。当电机停下时，油气桶内压力将自动泄放。关闭进、出水阀。Ｃ．干燥器程控停用。四、故障的推断与排除现 象产生原因措 施压缩机1、接线错...
