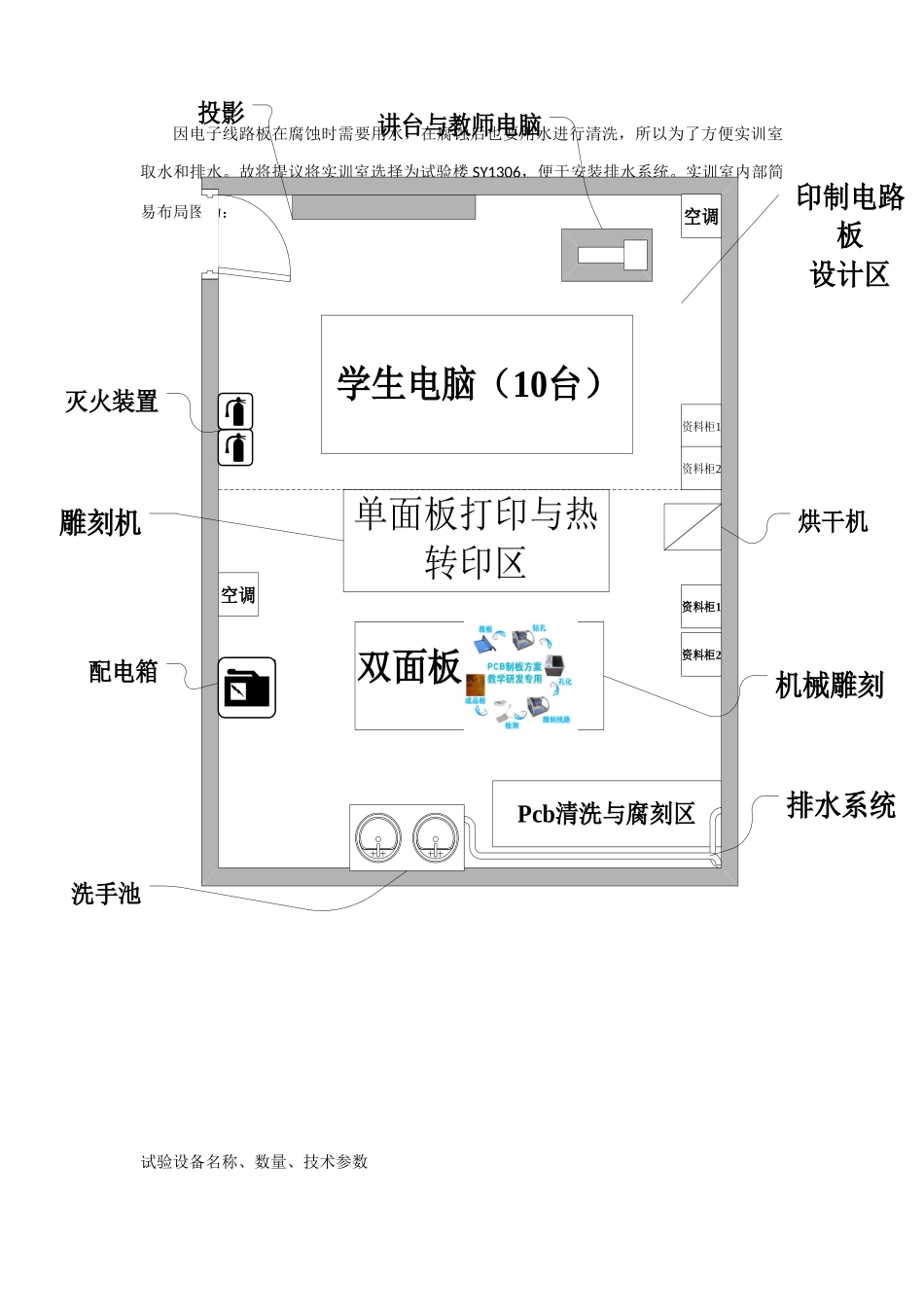

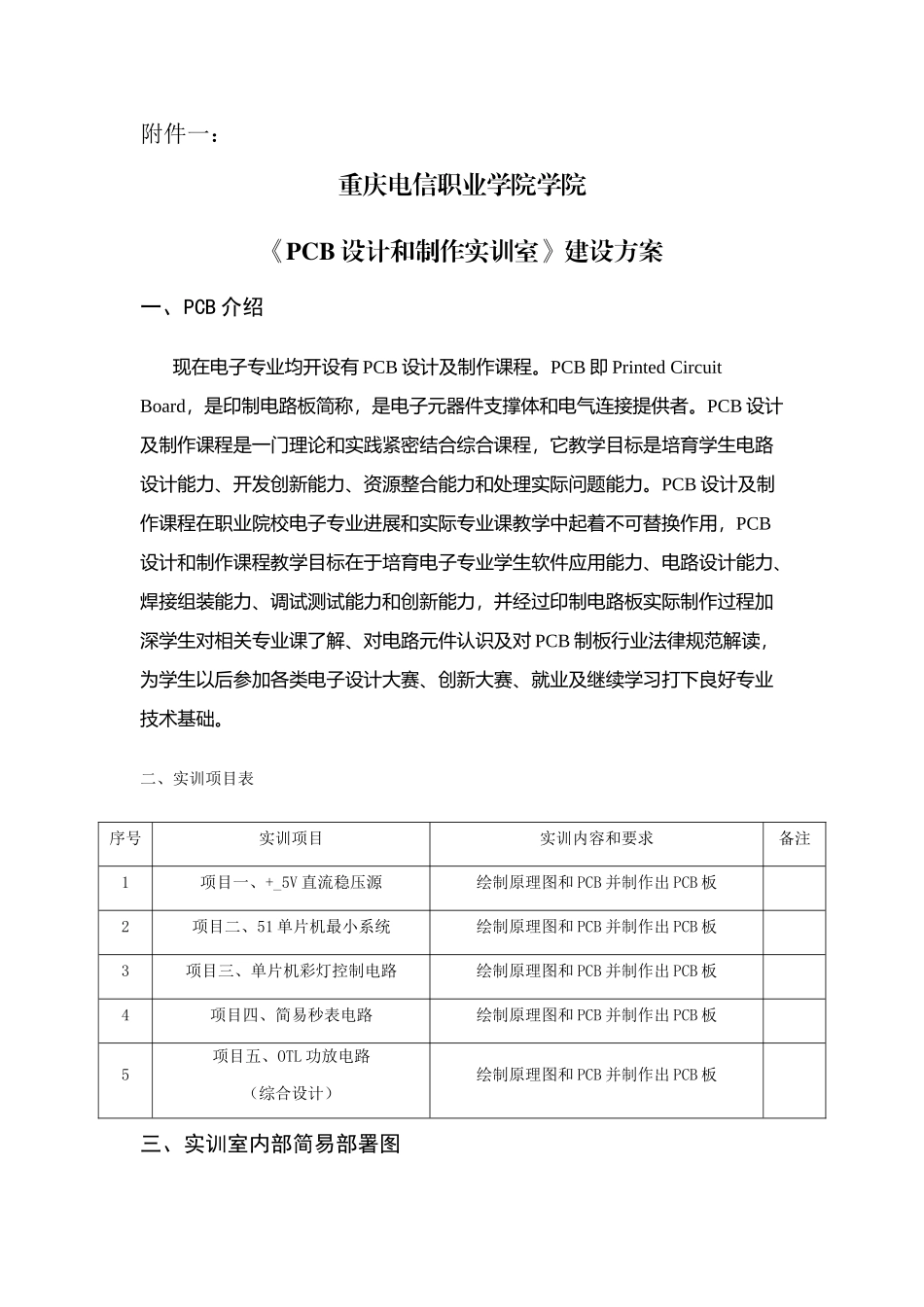

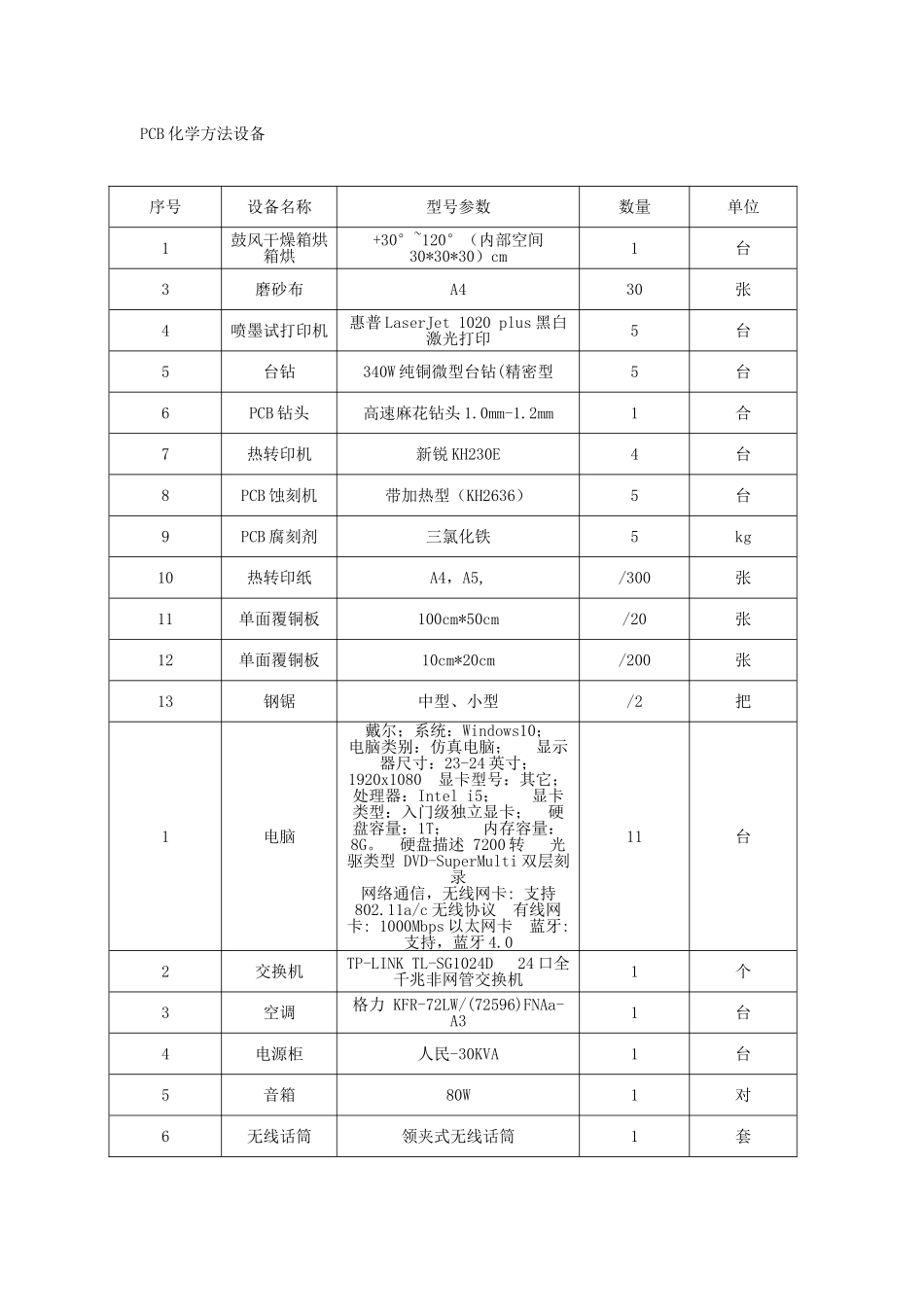

附件一： 重庆电信职业学院学院《PCB 设计和制作实训室》建设方案一、PCB 介绍现在电子专业均开设有 PCB 设计及制作课程。PCB 即 Printed Circuit Board，是印制电路板简称，是电子元器件支撑体和电气连接提供者。PCB 设计及制作课程是一门理论和实践紧密结合综合课程，它教学目标是培育学生电路设计能力、开发创新能力、资源整合能力和处理实际问题能力。PCB 设计及制作课程在职业院校电子专业进展和实际专业课教学中起着不可替换作用，PCB设计和制作课程教学目标在于培育电子专业学生软件应用能力、电路设计能力、焊接组装能力、调试测试能力和创新能力，并经过印制电路板实际制作过程加深学生对相关专业课了解、对电路元件认识及对 PCB 制板行业法律规范解读，为学生以后参加各类电子设计大赛、创新大赛、就业及继续学习打下良好专业技术基础。二、实训项目表序号实训项目实训内容和要求备注1项目一、+_5V 直流稳压源绘制原理图和 PCB 并制作出 PCB 板2项目二、51 单片机最小系统绘制原理图和 PCB 并制作出 PCB 板3项目三、单片机彩灯控制电路绘制原理图和 PCB 并制作出 PCB 板4项目四、简易秒表电路绘制原理图和 PCB 并制作出 PCB 板5项目五、OTL 功放电路（综合设计）绘制原理图和 PCB 并制作出 PCB 板三、实训室内部简易部署图因电子线路板在腐蚀时需要用水，在腐蚀后也要用水进行清洗，所以为了方便实训室取水和排水。故将提议将实训室选择为试验楼 SY1306，便于安装排水系统。实训室内部简易布局图为：试验设备名称、数量、技术参数单面板打印与热转印区Pcb清洗与腐刻区资料柜1资料柜2印制电路板设计区学生电脑（10台）讲台与教师电脑投影资料柜1资料柜2空调空调洗手池烘干机机械雕刻雕刻机排水系统灭火装置配电箱双面板PCB 化学方法设备序号设备名称型号参数数量单位1鼓风干燥箱烘箱烘+30°~120°（内部空间30*30*30）cm1台3磨砂布A430张4喷墨试打印机惠普 LaserJet 1020 plus 黑白激光打印5台5台钻340W 纯铜微型台钻(精密型5台6PCB 钻头高速麻花钻头 1.0mm-1.2mm1合7热转印机新锐 KH230E4台8PCB 蚀刻机带加热型（KH2636）5台9PCB 腐刻剂三氯化铁5kg10热转印纸A4，A5,/300张11单面覆铜板100cm*50cm/20张12单面覆铜板10cm*20cm/200张13钢锯中型、小型/2把1电脑戴尔；系统：Windows10； 电脑类别：仿真电脑； 显示器尺寸：23-24 英寸； 1920x1080 显卡型号：其它； 处理器：Intel i...
