低频长途对称通信电缆技术规范

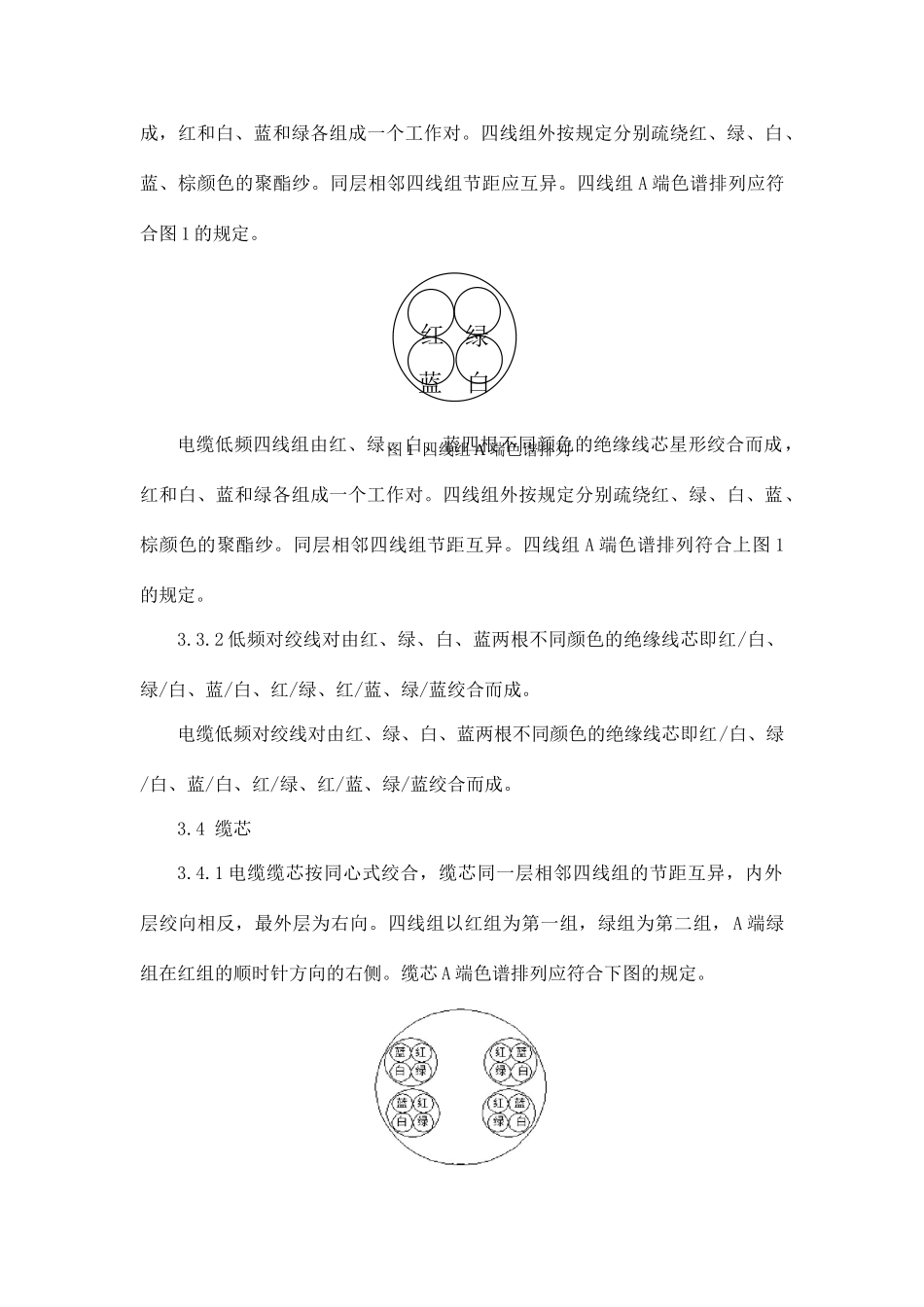

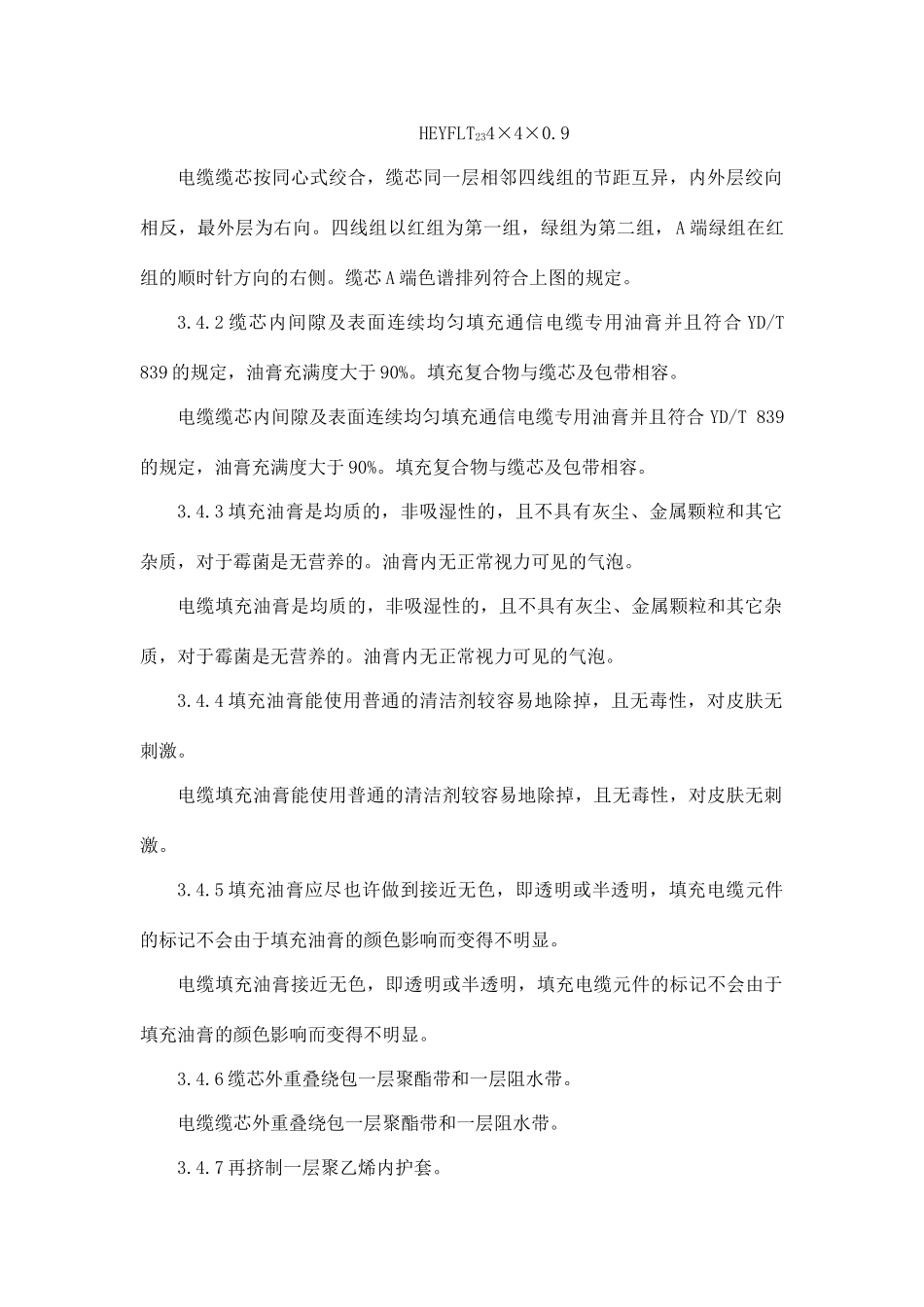

低频长途对称通信电缆技术法律规范1 合用范围本技术规格书合用于油膏填充长途低频对称电缆2 电缆型号、规格和名称2.1 型号、规格：HEYFLT23 2.2 电缆名称：长途低频对称通信电缆、市话电缆3 技术规定及实验方法3.1 导体3.1.1 导体采纳符合 GB 3953 规定的 TR 软圆铜线。3.1.2 导体的机械物理性能符合 GB3953 中相关规定。3.1.3 制造长度内导体允许接续，接续方法采纳无酸性熔焊，接头处光滑平整无毛刺，焊接处抗张强度不低于相邻导体无接头处强度的 80%。电缆导体采纳符合 GB 3953 规定的 TR 软圆铜线，导体的机械物理性能符合GB3953 中相关规定，制造长度内导体允许接续，接续方法采纳无酸性熔焊，接头处光滑平整无毛刺，焊接处抗张强度不低于相邻导体无接头处强度的 80%。3.2 绝缘3.2.1 绝缘为聚乙烯绝缘，其厚度应满足本规格书对电缆电气性能规定。3.2.2 绝缘采纳颜色辨认标志。绝缘颜色符合 GB 6995 的规定，颜色不迁移、不褪色。电缆绝缘为聚乙烯绝缘，其厚度满足本规格书对电缆电气性能规定；绝缘采纳颜色辨认标志。绝缘颜色符合 GB 6995 的规定，颜色不迁移、不褪色。3.3 低频四线组3.3.1 低频四线组由红、绿、白、蓝四根不同颜色的绝缘线芯星形绞合而成，红和白、蓝和绿各组成一个工作对。四线组外按规定分别疏绕红、绿、白、蓝、棕颜色的聚酯纱。同层相邻四线组节距应互异。四线组 A 端色谱排列应符合图 1 的规定。电缆低频四线组由红、绿、白、蓝四根不同颜色的绝缘线芯星形绞合而成，红和白、蓝和绿各组成一个工作对。四线组外按规定分别疏绕红、绿、白、蓝、棕颜色的聚酯纱。同层相邻四线组节距互异。四线组 A 端色谱排列符合上图 1的规定。3.3.2 低频对绞线对由红、绿、白、蓝两根不同颜色的绝缘线芯即红/白、绿/白、蓝/白、红/绿、红/蓝、绿/蓝绞合而成。电缆低频对绞线对由红、绿、白、蓝两根不同颜色的绝缘线芯即红/白、绿/白、蓝/白、红/绿、红/蓝、绿/蓝绞合而成。3.4 缆芯3.4.1 电缆缆芯按同心式绞合，缆芯同一层相邻四线组的节距互异，内外层绞向相反，最外层为右向。四线组以红组为第一组，绿组为第二组，A 端绿组在红组的顺时针方向的右侧。缆芯 A 端色谱排列应符合下图的规定。红绿蓝白图 1 四线组 A 端色谱排列 HEYFLT234×4×0.9电缆缆芯按同心式绞合，缆芯同一层相邻四线组的节距互异，内外层绞向相反，最外层为右向。四线组以红组为第一组，绿组为第二组，A 端...
