住宅楼给排水暖通及设备监理实施细则

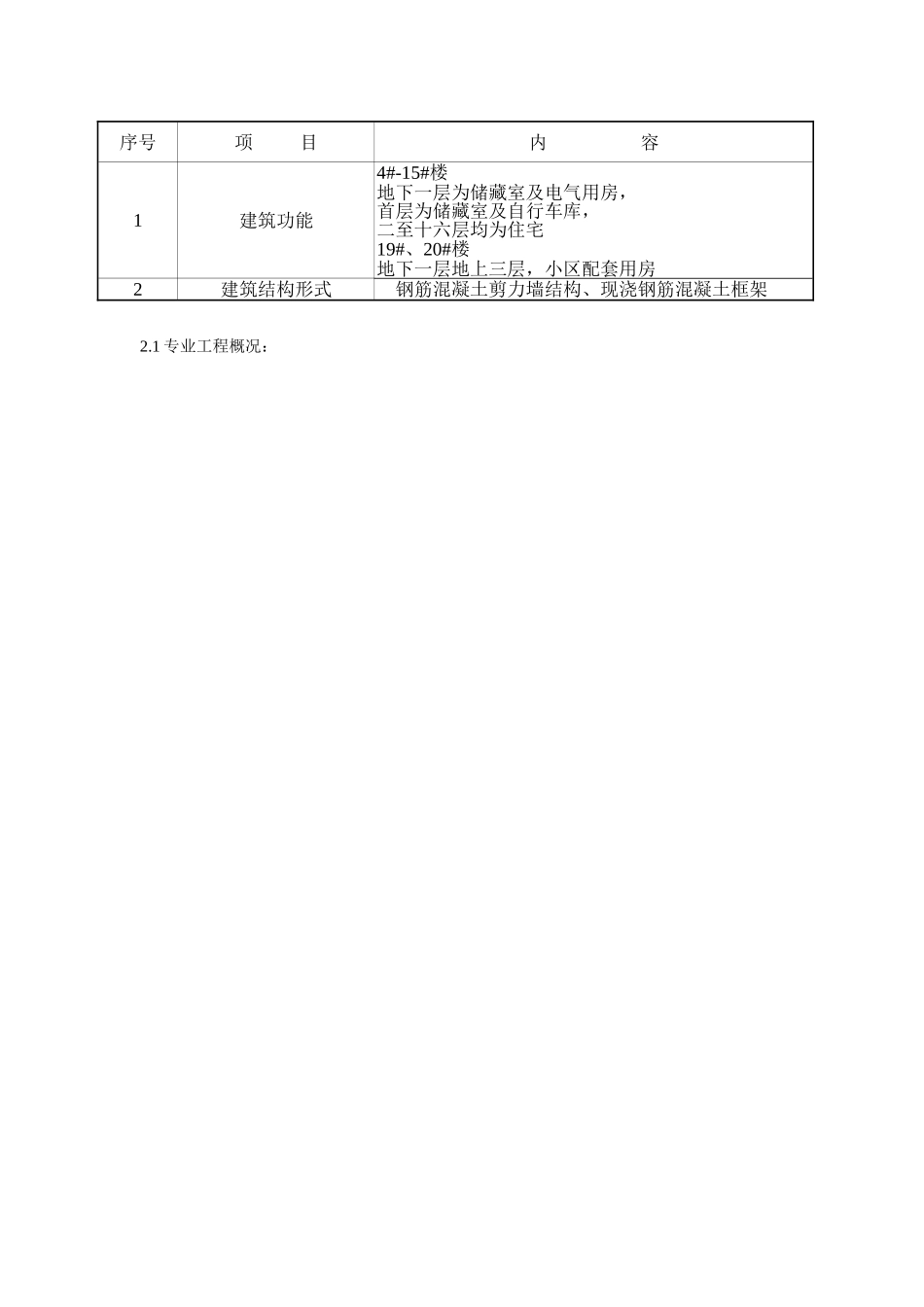

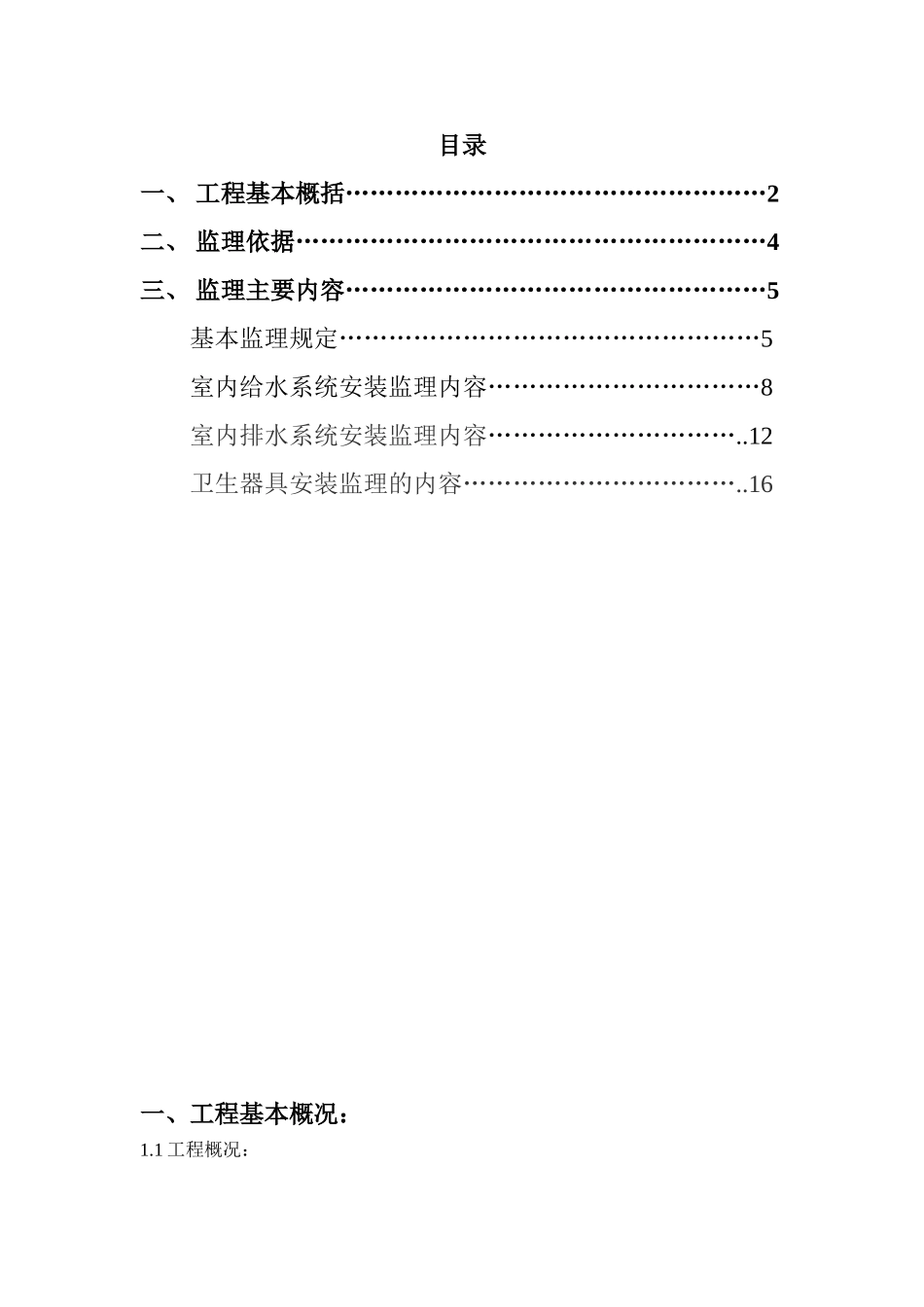

上下园村还迁住宅楼建设项目给 排 水、暖通及设 备 监 理 实 施 细 则编制人： 审批人： 北京光华建设监理有限公司第四十项目部 2025 年 3 月目录一、 工程基本概括……………………………………………2二、 监理依据…………………………………………………4三、 监理主要内容……………………………………………5基本监理规定……………………………………………5室内给水系统安装监理内容……………………………8室内排水系统安装监理内容…………………………..12卫生器具安装监理的内容……………………………..16一、工程基本概况：1.1 工程概况：序号项 目内 容1建筑功能4#-15#楼地下一层为储藏室及电气用房，首层为储藏室及自行车库，二至十六层均为住宅19#、20#楼地下一层地上三层，小区配套用房2建筑结构形式钢筋混凝土剪力墙结构、现浇钢筋混凝土框架2.1 专业工程概况：序号项 目系 统 介 绍本工程内容为消防系统、给水系统、生活热水、排水、雨水系统和采暖、通风及消防防排烟系统（地下一、首层不采暖）。1消防系统1). 本工程设消火栓给水系统，消防水量：室外 15L/S, 室内 10L/S.，火灾延续时间 2 小时。2). 本工程为两路供水，分别由市政给水管道上引入两根 DN150 的给水管在建筑红线内成环状布置，室外消火栓由环状管网上接出。由环状管网上引出两根 DN100 的给水管接至消防贮水池。3). 本工程消防供水采纳消防水池与高位消防水箱联合供水方式。消防水池及消防泵房均设在地下车库设备用房内，其中消防水池的有效容积为 216m3（整个小区 2 小时室内消火栓水量 108m3 和 1 小时自动喷水水量 108m 3 之和）。消防泵房内设两台消火栓给水泵，两台高位消防水箱补水泵。并预留两台自动喷洒给水泵位置及电量。4). 本工程在 14# 楼屋顶水箱间内设置高位消防水箱，水箱有效容积 12m . 为满足建筑顶层消火栓栓口压力，在水箱间设稳压设备。5). 消防水池和消防水箱的消防水位和溢流水位信号显示于消防值班室。6). 消火栓系统的工作压力为 0.8MPa. 为保证消火栓栓口出水压力不超过0.5MPa, 本工程地下一层至地上六层消火栓采纳减压稳压消火栓。栓口压力为 0.25MPa
