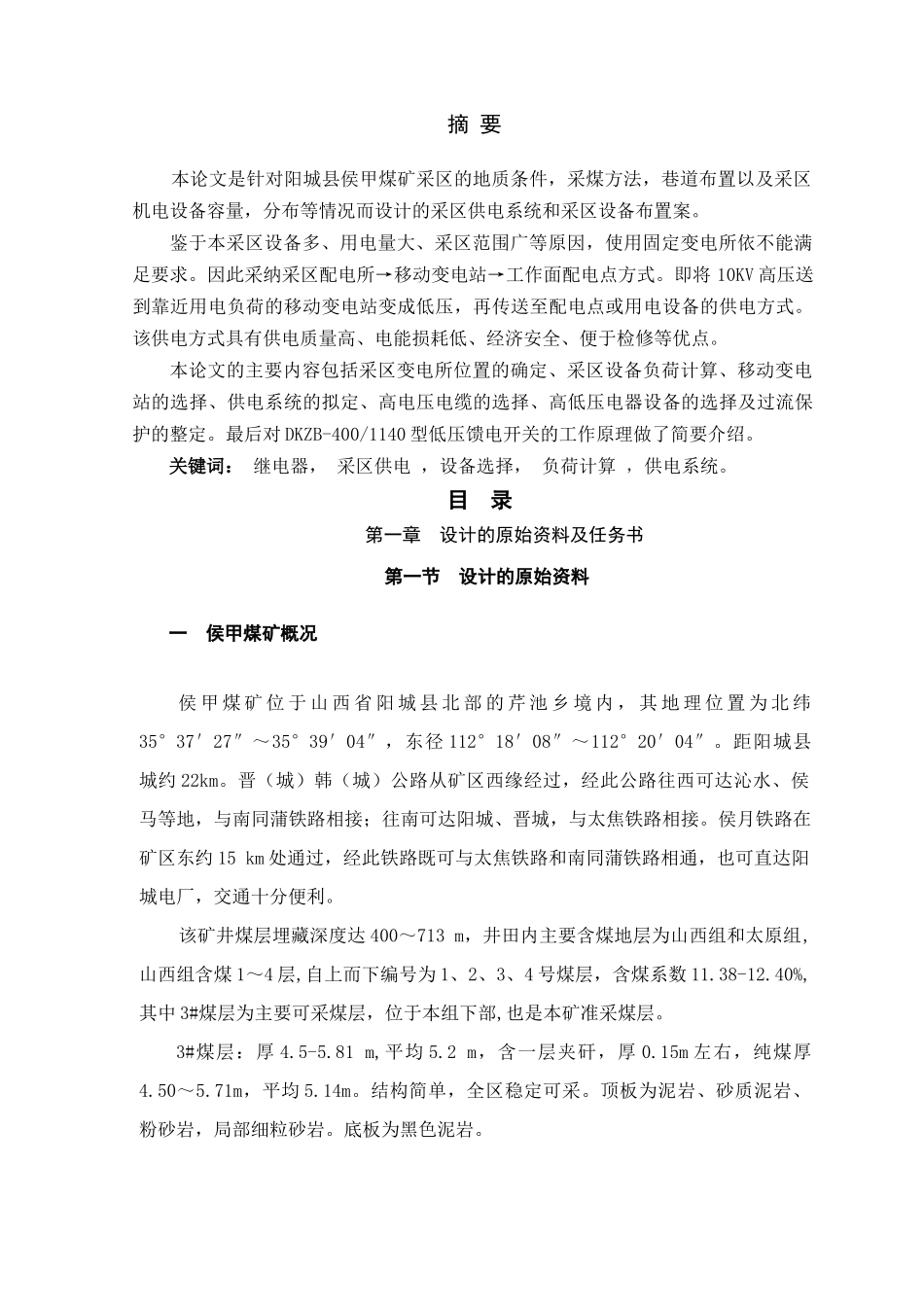

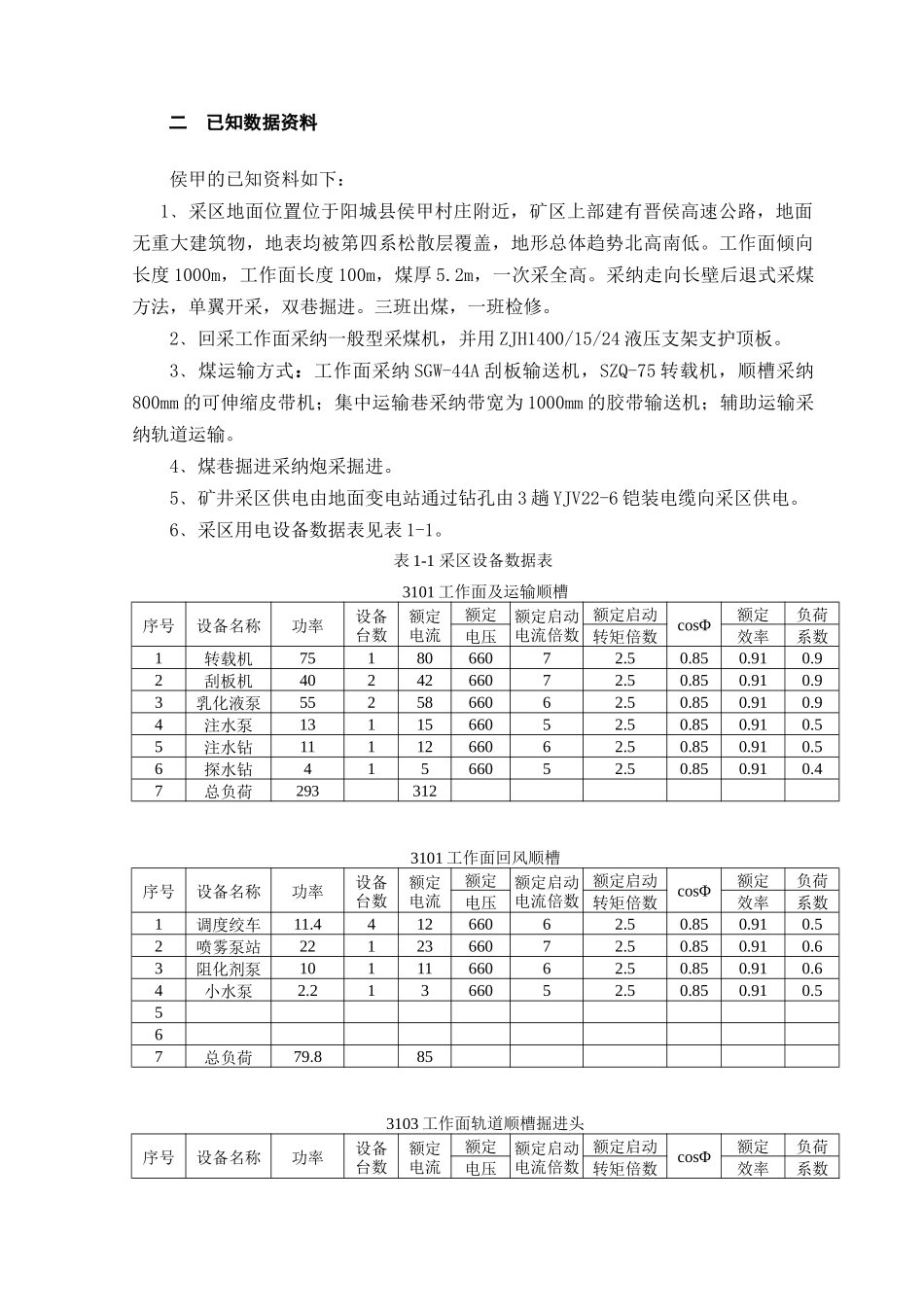

摘 要 本论文是针对阳城县侯甲煤矿采区的地质条件，采煤方法，巷道布置以及采区机电设备容量，分布等情况而设计的采区供电系统和采区设备布置案。鉴于本采区设备多、用电量大、采区范围广等原因，使用固定变电所依不能满足要求。因此采纳采区配电所→移动变电站→工作面配电点方式。即将 10KV 高压送到靠近用电负荷的移动变电站变成低压，再传送至配电点或用电设备的供电方式。该供电方式具有供电质量高、电能损耗低、经济安全、便于检修等优点。本论文的主要内容包括采区变电所位置的确定、采区设备负荷计算、移动变电站的选择、供电系统的拟定、高电压电缆的选择、高低压电器设备的选择及过流保护的整定。最后对 DKZB-400/1140 型低压馈电开关的工作原理做了简要介绍。关键词： 继电器， 采区供电 ，设备选择， 负荷计算 ，供电系统。 目 录 第一章 设计的原始资料及任务书第一节 设计的原始资料一 侯甲煤矿概况侯 甲 煤 矿 位 于 山 西 省 阳 城 县 北 部 的 芹 池 乡 境 内 ， 其 地 理 位 置 为 北 纬35°37′27″～35°39′04″，东径 112°18′08″～112°20′04″。距阳城县城约 22km。晋（城）韩（城）公路从矿区西缘经过，经此公路往西可达沁水、侯马等地，与南同蒲铁路相接；往南可达阳城、晋城，与太焦铁路相接。侯月铁路在矿区东约 15 km 处通过，经此铁路既可与太焦铁路和南同蒲铁路相通，也可直达阳城电厂，交通十分便利。该矿井煤层埋藏深度达 400～713 m，井田内主要含煤地层为山西组和太原组,山西组含煤 1～4 层,自上而下编号为 1、2、3、4 号煤层，含煤系数 11.38-12.40%,其中 3#煤层为主要可采煤层，位于本组下部,也是本矿准采煤层。3#煤层：厚 4.5-5.81 m,平均 5.2 m，含一层夹矸，厚 0.15m 左右，纯煤厚4.50～5.71m，平均 5.14m。结构简单，全区稳定可采。顶板为泥岩、砂质泥岩、粉砂岩，局部细粒砂岩。底板为黑色泥岩。二 已知数据资料侯甲的已知资料如下：1﹑采区地面位置位于阳城县侯甲村庄附近，矿区上部建有晋侯高速公路，地面无重大建筑物，地表均被第四系松散层覆盖，地形总体趋势北高南低。工作面倾向长度 1000m，工作面长度 100m，煤厚 5.2m，一次采全高。采纳走向长壁后退式采煤方法，单翼开采，双巷掘进。三班出煤，一班检修。2﹑回采工作面采纳一般型采煤机，并用 ZJH1400/15/24 液压支架支护顶板。3﹑煤运输方式：工作面采纳 SGW-44A...
