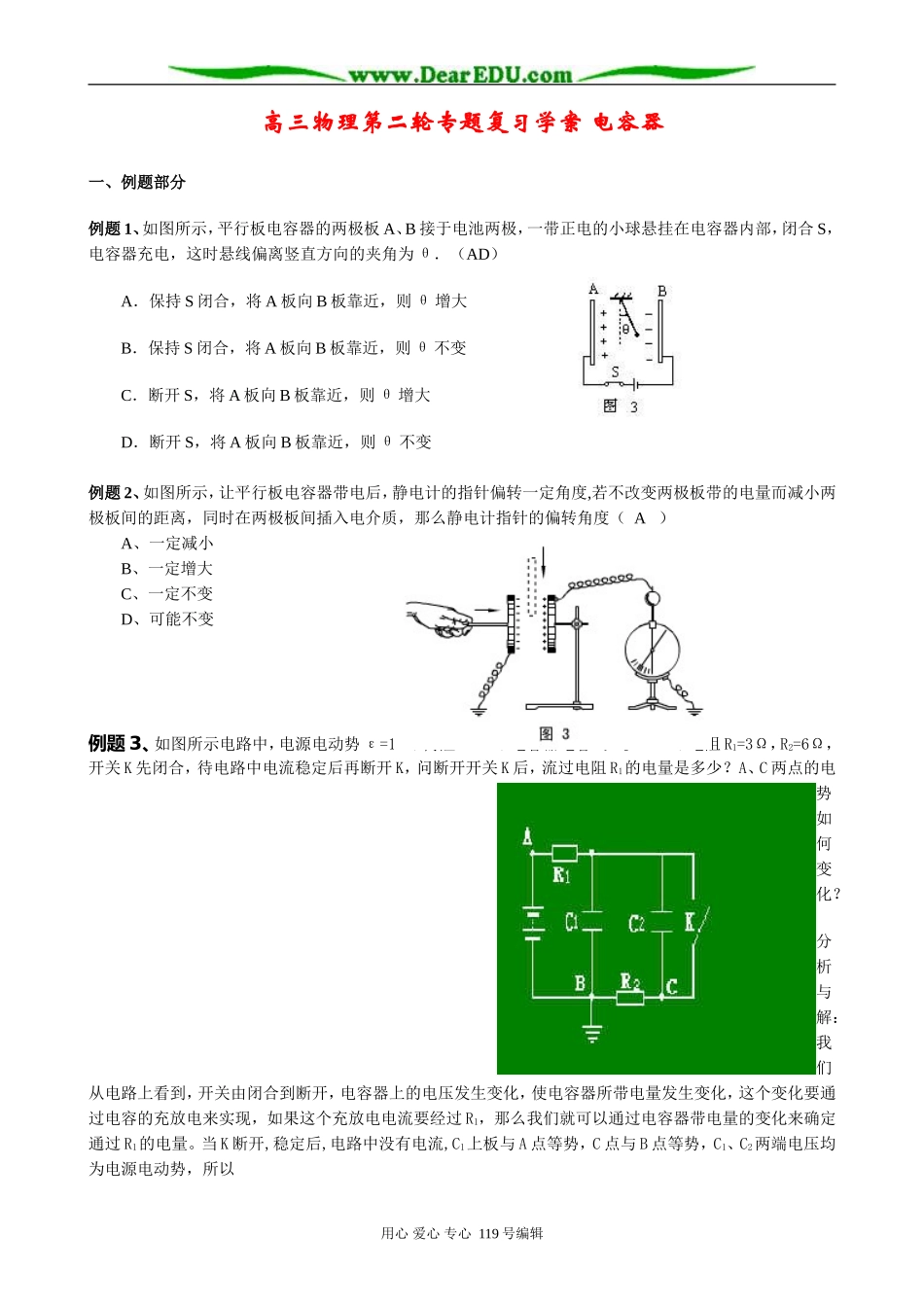

高三物理第二轮专题复习学案 电容器一、例题部分例题 1、如图所示，平行板电容器的两极板 A、B 接于电池两极，一带正电的小球悬挂在电容器内部，闭合 S，电容器充电，这时悬线偏离竖直方向的夹角为 θ．（AD） A．保持 S 闭合，将 A 板向 B 板靠近，则 θ 增大 B．保持 S 闭合，将 A 板向 B 板靠近，则 θ 不变 C．断开 S，将 A 板向 B 板靠近，则 θ 增大 D．断开 S，将 A 板向 B 板靠近，则 θ 不变例题 2、如图所示，让平行板电容器带电后，静电计的指针偏转一定角度,若不改变两极板带的电量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度（ A ）A、一定减小 B、一定增大C、一定不变 D、可能不变例题 3、如图所示电路中，电源电动势 ε=10V，内阻 r=1Ω，电容器电容 C1=C2=30μF，电阻 R1=3Ω，R2=6Ω，开关 K 先闭合，待电路中电流稳定后再断开 K，问断开开关 K 后，流过电阻 R1的电量是多少？A、C 两点的电势如何变化？分析与解：我们从电路上看到，开关由闭合到断开，电容器上的电压发生变化，使电容器所带电量发生变化，这个变化要通过电容的充放电来实现，如果这个充放电电流要经过 R1，那么我们就可以通过电容器带电量的变化来确定通过 R1的电量。当 K 断开,稳定后,电路中没有电流,C1上板与 A 点等势，C 点与 B 点等势，C1、C2两端电压均为电源电动势，所以用心 爱心 专心 119 号编辑Q1'=C1ε=30×10-6×10=3.0×10-4库Q2=C2ε=30×10-6×10 =3.0×10-4库且两电容带电均为上正下负所以 K 断开后 C1继续充电，充电量△Q1=Q1'-Q1=3.0×10-4-1.8×10-4-=1.2×10-4库这些电荷连同Ｃ２所充电量都要通过 R １,故通过 R １的电量 Q=△Q1+Q2=1.2×10-4+3.0×10-4=4.2×10-4库A 点电势 UA=10V, C 点电势 UC=0V，所以 A 点电势升高,C 点电势降低.例题 4、电源内阻 r=2Ω，R1=8Ω，R2=10Ω，K1闭合，K2断开时，在相距 d=70cm，水平放置的固定金属板 AB 间有一质量 m=1.0g，带电量为 q=7×10—5C 的带负电的微粒，恰好静止在 AB 两板中央的位置上，求（1）电源的电动势（2）将 K1断开 0.1s 后，又将 K2闭合，微粒再经过多长时间与极板相碰。（g=10m/s2） 【解答】（1） （4 分） （2） （1 分） （1 分） 距上极板 25cm 时 V=0 粒子不能碰到上极板（2 分）（2 分）例 题 5 、 如 图 所 示...
