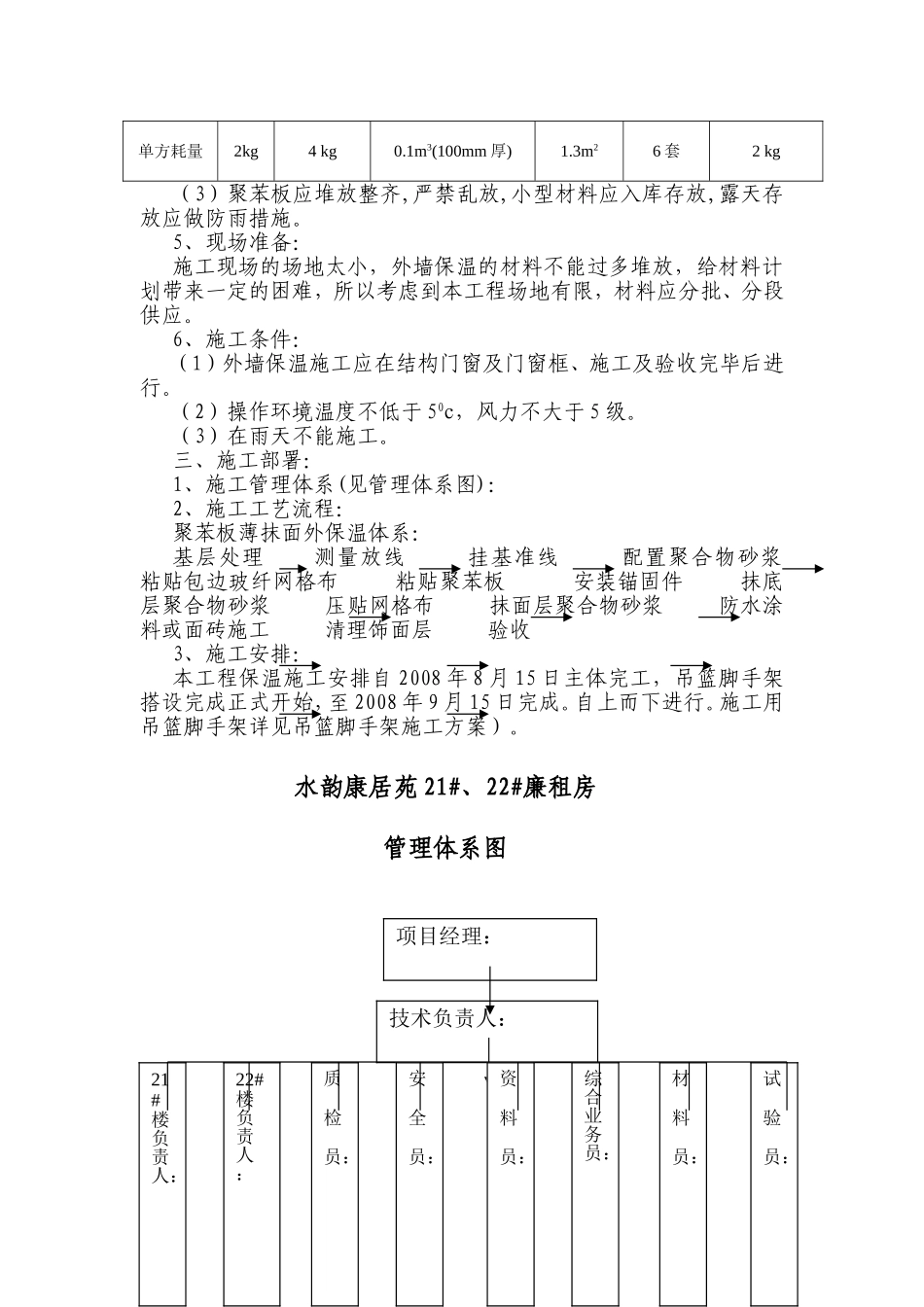

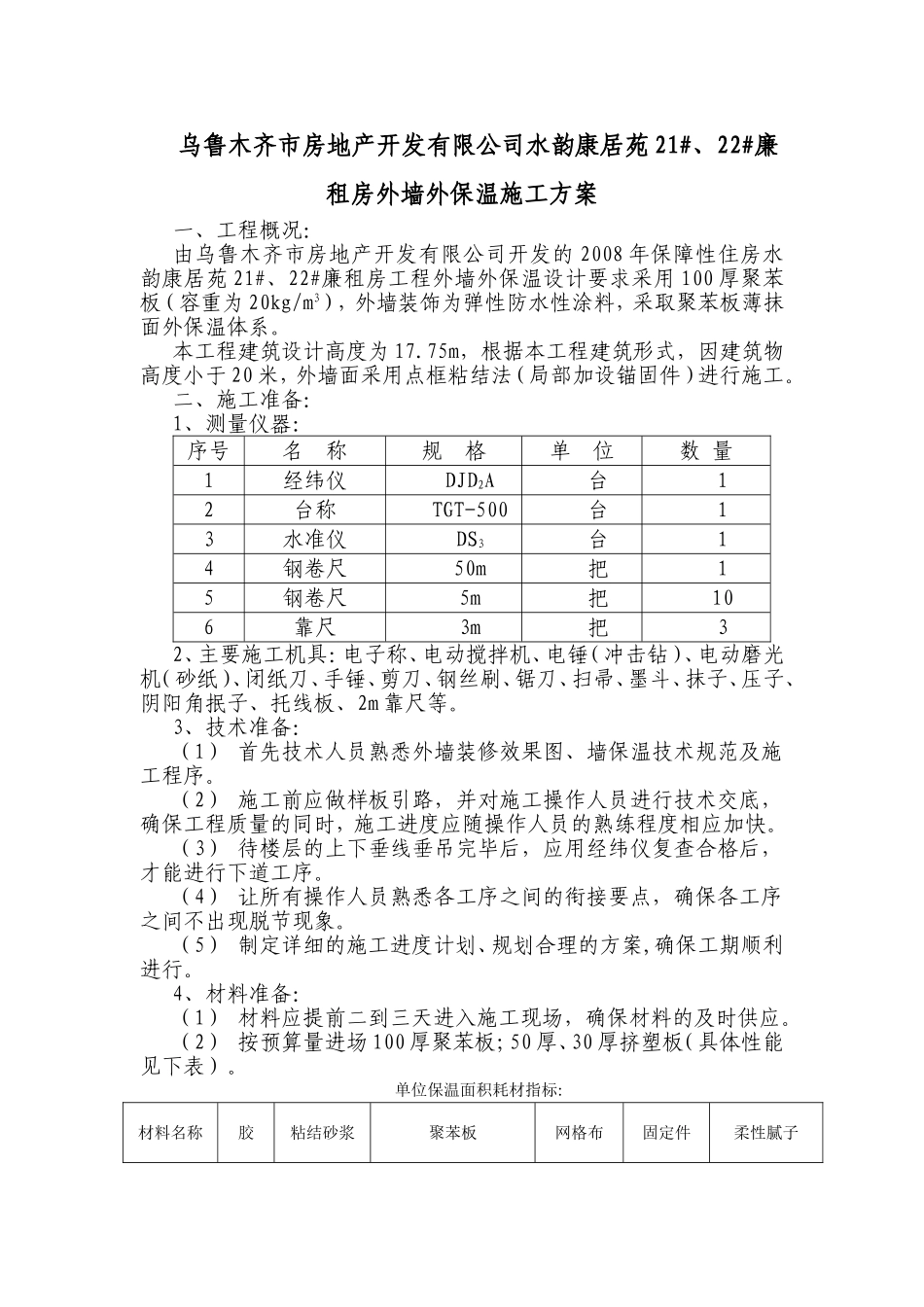

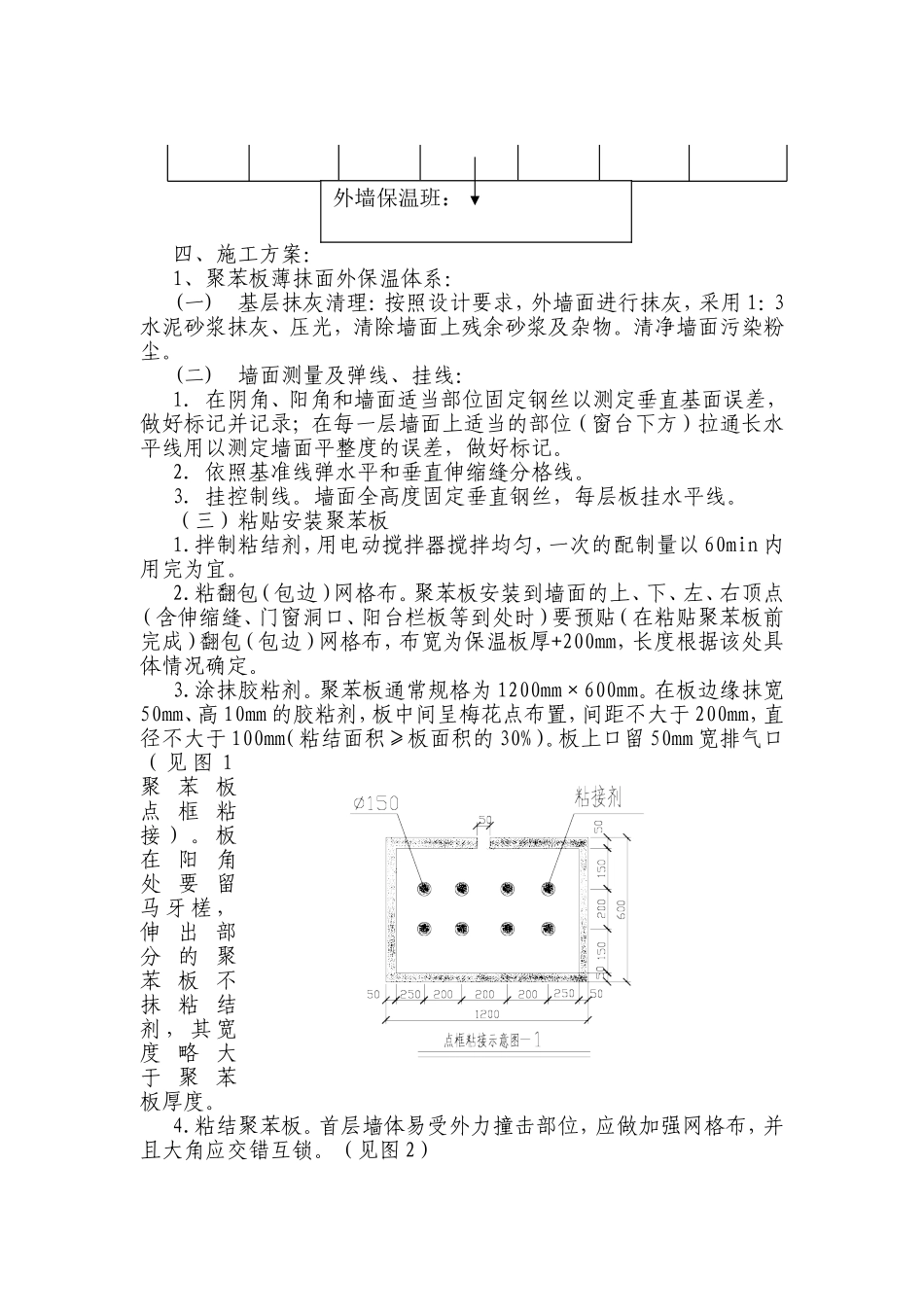

乌鲁木齐市房地产开发有限公司水韵康居苑21#、22#廉租房外墙外保温施工方案一、工程概况：由乌鲁木齐市房地产开发有限公司开发的2008年保障性住房水韵康居苑21#、22#廉租房工程外墙外保温设计要求采用100厚聚苯板（容重为20kg/m3），外墙装饰为弹性防水性涂料，采取聚苯板薄抹面外保温体系。本工程建筑设计高度为17.75m，根据本工程建筑形式，因建筑物高度小于20米，外墙面采用点框粘结法（局部加设锚固件）进行施工。二、施工准备：1、测量仪器：序号名称规格单位数量1经纬仪DJD2A台12台称TGT-500台13水准仪DS3台14钢卷尺50m把15钢卷尺5m把106靠尺3m把32、主要施工机具：电子称、电动搅拌机、电锤（冲击钻）、电动磨光机（砂纸）、闭纸刀、手锤、剪刀、钢丝刷、锯刀、扫帚、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等。3、技术准备：（1）首先技术人员熟悉外墙装修效果图、墙保温技术规范及施工程序。（2）施工前应做样板引路，并对施工操作人员进行技术交底，确保工程质量的同时，施工进度应随操作人员的熟练程度相应加快。（3）待楼层的上下垂线垂吊完毕后，应用经纬仪复查合格后，才能进行下道工序。（4）让所有操作人员熟悉各工序之间的衔接要点，确保各工序之间不出现脱节现象。（5）制定详细的施工进度计划、规划合理的方案,确保工期顺利进行。4、材料准备：（1）材料应提前二到三天进入施工现场，确保材料的及时供应。（2）按预算量进场100厚聚苯板；50厚、30厚挤塑板（具体性能见下表）。单位保温面积耗材指标:材料名称胶粘结砂浆聚苯板网格布固定件柔性腻子单方耗量2kg4kg0.1m3(100mm厚)1.3m26套2kg（3）聚苯板应堆放整齐,严禁乱放,小型材料应入库存放,露天存放应做防雨措施。5、现场准备：施工现场的场地太小，外墙保温的材料不能过多堆放，给材料计划带来一定的困难，所以考虑到本工程场地有限，材料应分批、分段供应。6、施工条件：（1）外墙保温施工应在结构门窗及门窗框、施工及验收完毕后进行。（2）操作环境温度不低于50c，风力不大于5级。（3）在雨天不能施工。三、施工部署：1、施工管理体系(见管理体系图)：2、施工工艺流程：聚苯板薄抹面外保温体系：基层处理测量放线挂基准线配置聚合物砂浆粘贴包边玻纤网格布粘贴聚苯板安装锚固件抹底层聚合物砂浆压贴网格布抹面层聚合物砂浆防水涂料或面砖施工清理饰面层验收3、施工安排：本工程保温施工安排自2008年8月15日主体完工，吊篮脚手架搭设完成正式开始，至2008年9月15日完成。自上而下进行。施工用吊篮脚手架详见吊篮脚手架施工方案）。水韵康居苑21#、22#廉租房管理体系图项目经理：技术负责人：21#楼负责人：22#楼负责人：质检员：安全员：资料员：综合业务员：材料员：试验员：四、施工方案：1、聚苯板薄抹面外保温体系：(一)基层抹灰清理：按照设计要求，外墙面进行抹灰，采用1：3水泥砂浆抹灰、压光，清除墙面上残余砂浆及杂物。清净墙面污染粉尘。(二)墙面测量及弹线、挂线：1.在阴角、阳角和墙面适当部位固定钢丝以测定垂直基面误差，做好标记并记录；在每一层墙面上适当的部位（窗台下方）拉通长水平线用以测定墙面平整度的误差，做好标记。2.依照基准线弹水平和垂直伸缩缝分格线。3.挂控制线。墙面全高度固定垂直钢丝，每层板挂水平线。（三）粘贴安装聚苯板1.拌制粘结剂，用电动搅拌器搅拌均匀，一次的配制量以60min内用完为宜。2.粘翻包（包边）网格布。聚苯板安装到墙面的上、下、左、右顶点（含伸缩缝、门窗洞口、阳台栏板等到处时）要预贴（在粘贴聚苯板前完成）翻包（包边）网格布，布宽为保温板厚+200mm，长度根据该处具体情况确定。3.涂抹胶粘剂。聚苯板通常规格为1200mm×600mm。在板边缘抹宽50mm、高10mm的胶粘剂，板中间呈梅花点布置，间距不大于200mm，直径不大于100mm（粘结面积≥板面积的30%）。板上口留50mm宽排气口（见图1聚苯板点框粘接）。板在阳角处要留马牙槎，伸出部分的聚苯板不抹粘结剂，其宽度略大于聚苯板厚度。4.粘结聚苯板。首层墙体易受外力撞击部位，应做加强网格布，并且大角应交错互锁。（见图2）外墙保温班：粘板时应轻揉均匀挤压板面，随时用托线板检查平整度...
