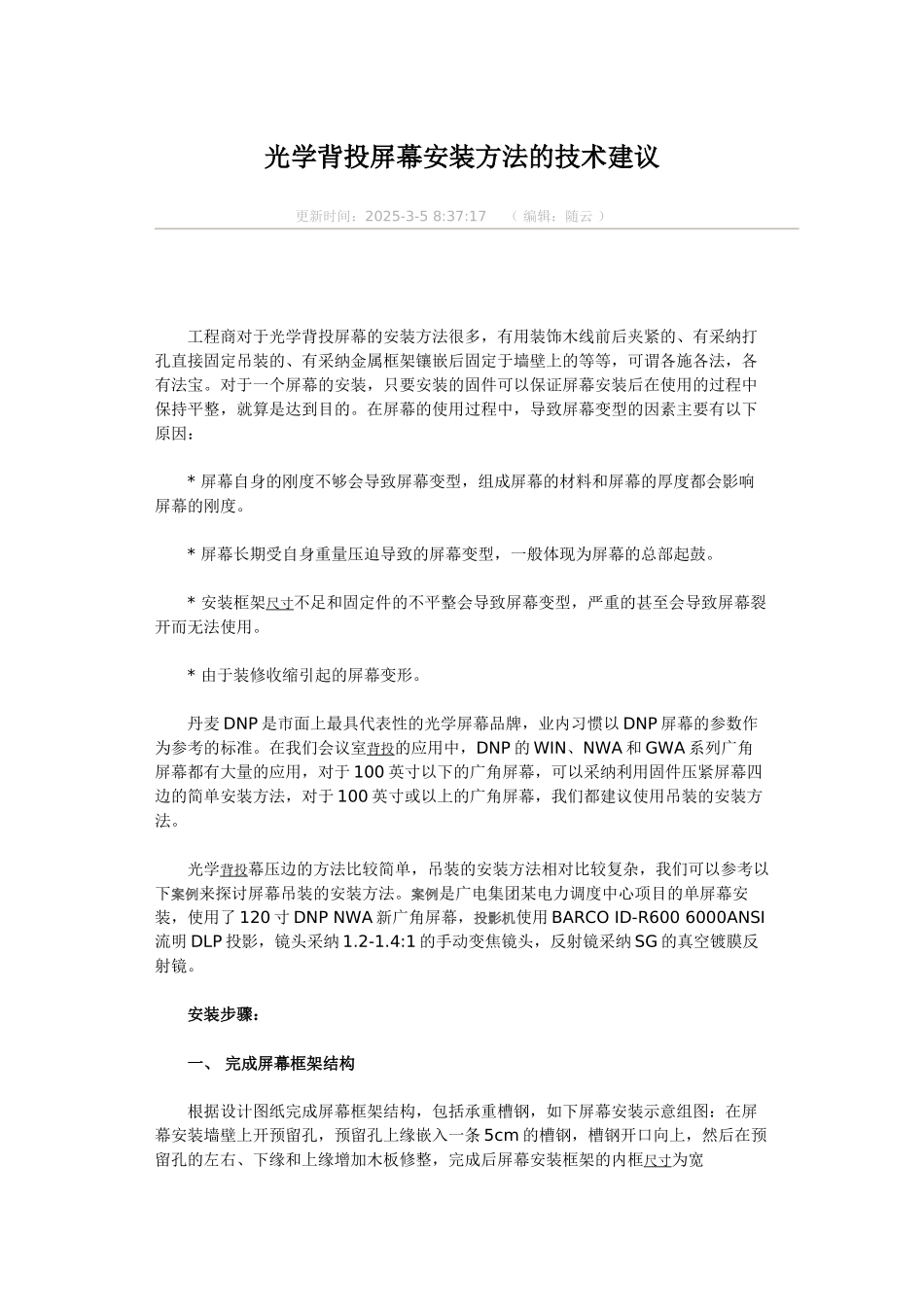

光学背投屏幕安装方法的技术建议 更新时间：2025-3-5 8:37:17 （ 编辑：随云 ） 工程商对于光学背投屏幕的安装方法很多，有用装饰木线前后夹紧的、有采纳打孔直接固定吊装的、有采纳金属框架镶嵌后固定于墙壁上的等等，可谓各施各法，各有法宝。对于一个屏幕的安装，只要安装的固件可以保证屏幕安装后在使用的过程中保持平整，就算是达到目的。在屏幕的使用过程中，导致屏幕变型的因素主要有以下原因： * 屏幕自身的刚度不够会导致屏幕变型，组成屏幕的材料和屏幕的厚度都会影响屏幕的刚度。 * 屏幕长期受自身重量压迫导致的屏幕变型，一般体现为屏幕的总部起鼓。 * 安装框架尺寸不足和固定件的不平整会导致屏幕变型，严重的甚至会导致屏幕裂开而无法使用。 * 由于装修收缩引起的屏幕变形。 丹麦 DNP 是市面上最具代表性的光学屏幕品牌，业内习惯以 DNP 屏幕的参数作为参考的标准。在我们会议室背投的应用中，DNP 的 WIN、NWA 和 GWA 系列广角屏幕都有大量的应用，对于 100 英寸以下的广角屏幕，可以采纳利用固件压紧屏幕四边的简单安装方法，对于 100 英寸或以上的广角屏幕，我们都建议使用吊装的安装方法。 光学背投幕压边的方法比较简单，吊装的安装方法相对比较复杂，我们可以参考以下案例来探讨屏幕吊装的安装方法。案例是广电集团某电力调度中心项目的单屏幕安装，使用了 120 寸 DNP NWA 新广角屏幕，投影机使用 BARCO ID-R600 6000ANSI流明 DLP 投影，镜头采纳 1.2-1.4:1 的手动变焦镜头，反射镜采纳 SG 的真空镀膜反射镜。 安装步骤： 一、 完成屏幕框架结构 根据设计图纸完成屏幕框架结构，包括承重槽钢，如下屏幕安装示意组图：在屏幕安装墙壁上开预留孔，预留孔上缘嵌入一条 5cm 的槽钢，槽钢开口向上，然后在预留孔的左右、下缘和上缘增加木板修整，完成后屏幕安装框架的内框尺寸为宽2520mm×高 1900mm，DNP NWA120 寸屏幕的物理尺寸为宽 2472mm×高1864mm，厚度为 5.5mm，每边大致有 2.5cm 的预留空间。 备注： * 背投房要求是一暗室，全部漆上黑色哑光乳胶，并安装通风排气扇。 * 整个墙体结构坚固、牢*，悬挂槽钢段必须承重 100 公斤不变形。 * DNP NWA120 英寸屏幕尺寸为宽 2472mm×高 1864mm，厚度 5.5mm，重量 31Kg。 * 装修好的框体为规则长方体，内侧 4 个边缘必须在一个平面，且光滑。 * 示图标注单位：mm 二、 对完成的框架结构进行检查和...
