冲压模具设计标准

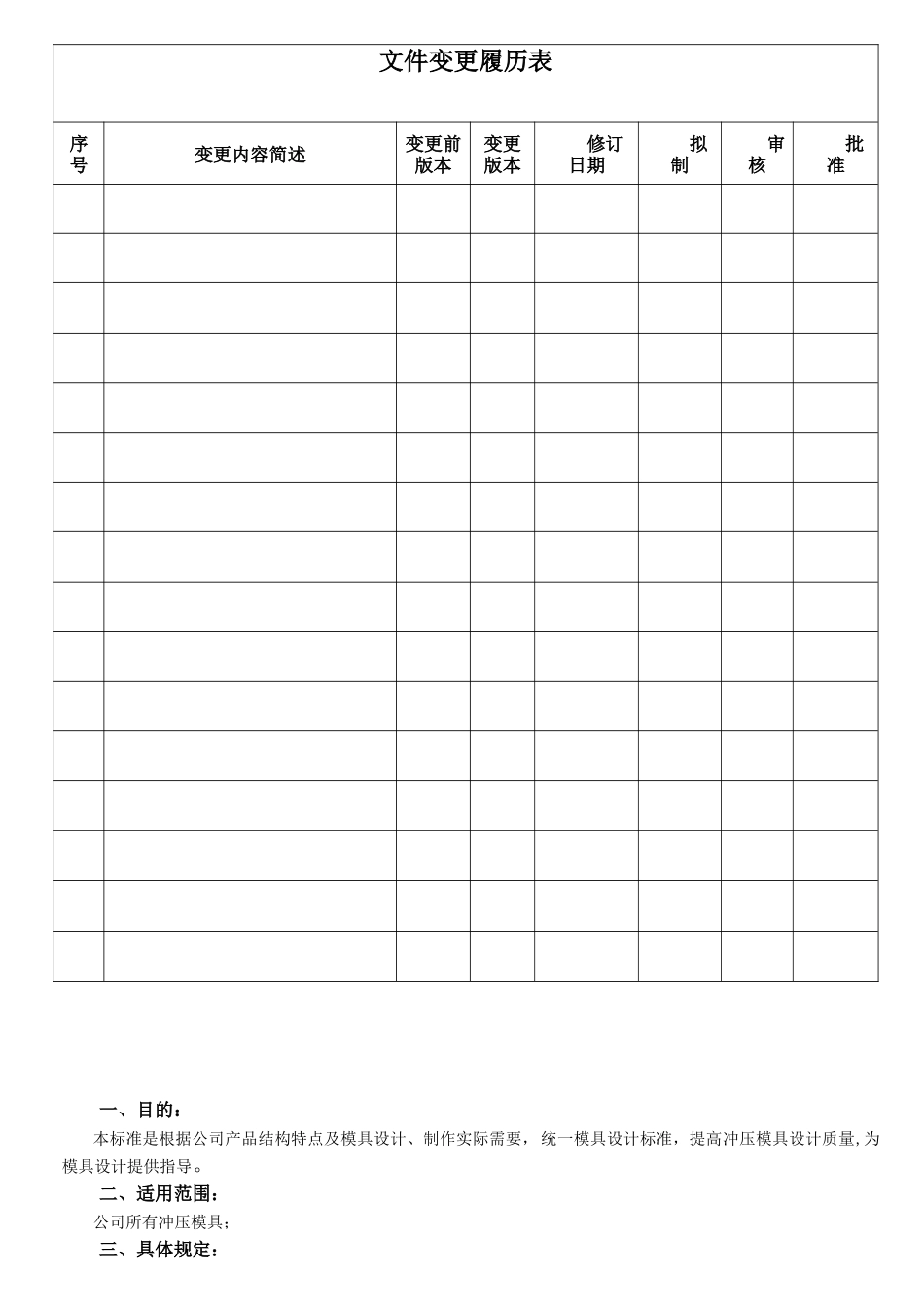

文件变更履历表序号变更内容简述变更前版本变更版本修订日期拟制审核批准一、目的：本标准是根据公司产品结构特点及模具设计、制作实际需要，统一模具设计标准，提高冲压模具设计质量,为模具设计提供指导。二、适用范围：公司所有冲压模具；三、具体规定： 第一节 模具制作流程标准 工艺/项目/生产提模具开发电子流 相关主管审核批准 模具设计出图 相关主管审核批准 模具制作 试模 品管检验、开合格证 生产验收！ 第二节 图纸审核标准拿到设计任务时，首先应对产品图纸作一个全面的审核、确认，主要从以下几方面入手：1.图框內容确认产品名称、版次、视图投影角法、视图比例、材质、料厚(英制需转换为公制)。2.图面注解內容 确认依图面注解逐项确认3.视图正确性确认三视图画法、尺寸标注、各主要视图和各局部视图是否一致,特别公差要求确认。4.特别要求確認a. 有无表面处理要求b. 不锈钢、铍銅、铝等材质产品需注意片纹方向要求。c. 是否有压毛边，方向，范围?d. 产品的重点管控尺寸，公差等?e. 压铆钉的规格、工序等？f. 若有抽牙，须了解抽牙功用，重点尺寸(内径、外径、高度)g. 产品假如有工艺缺口处，连续模连料,接刀须客户确认回复。h. 产品有没有标注尺寸公差的地方,能否做到?i. 一些孔和产品的外形可否圆整?j. 产品有没有外观要求，如平面度，垂直度等?k. 现有的工艺槽是否太窄?l. 产品若有半剪,则半剪要保证的尺寸是位置还是高度等?m. 产品若有凸点,则其功用,重要尺寸是什么?n. 产品的批量大小?o. 产品压沙拉的尺寸确认?p. 产品折弯展开可否依内 R 为零展开?q. 产品有包角若因高度原因可能会造成拉裂或起皱可否做工艺处理? 经认真审核确认后即可对产品进行展开，排工序等后序作业。 第三节 展开图标准1.展开图中必須包含产品图中的所有內孔,內部成型和外部成型的展开的图元1）展开图的毛刺面必须向下.2）展开图中所有图元须串取成复线.3）冲裁尖角(除特别情況外)均要倒圓角 R=0.3 或 R=0.5（具体可根据产品料厚定）4）成形工位折线位置必须画出及注意虚实线。5）成形工位(冲凸、冲桥形、小折、抽孔，压死边)应进行局部剖视时应画出局部 断面图表示成形后的形状. 2.折线画法 1）局部剖示图和局部断面图大小及高度等尺寸尽量标注齐全. 2）所有抽牙,抽凸,压毛边、压印、压平等局部成型都必须标注其类型、方向和尺寸 3）压平成形应画压平成形后的两条折线，注明向上/向下压平，并在旁边画一个局部...
