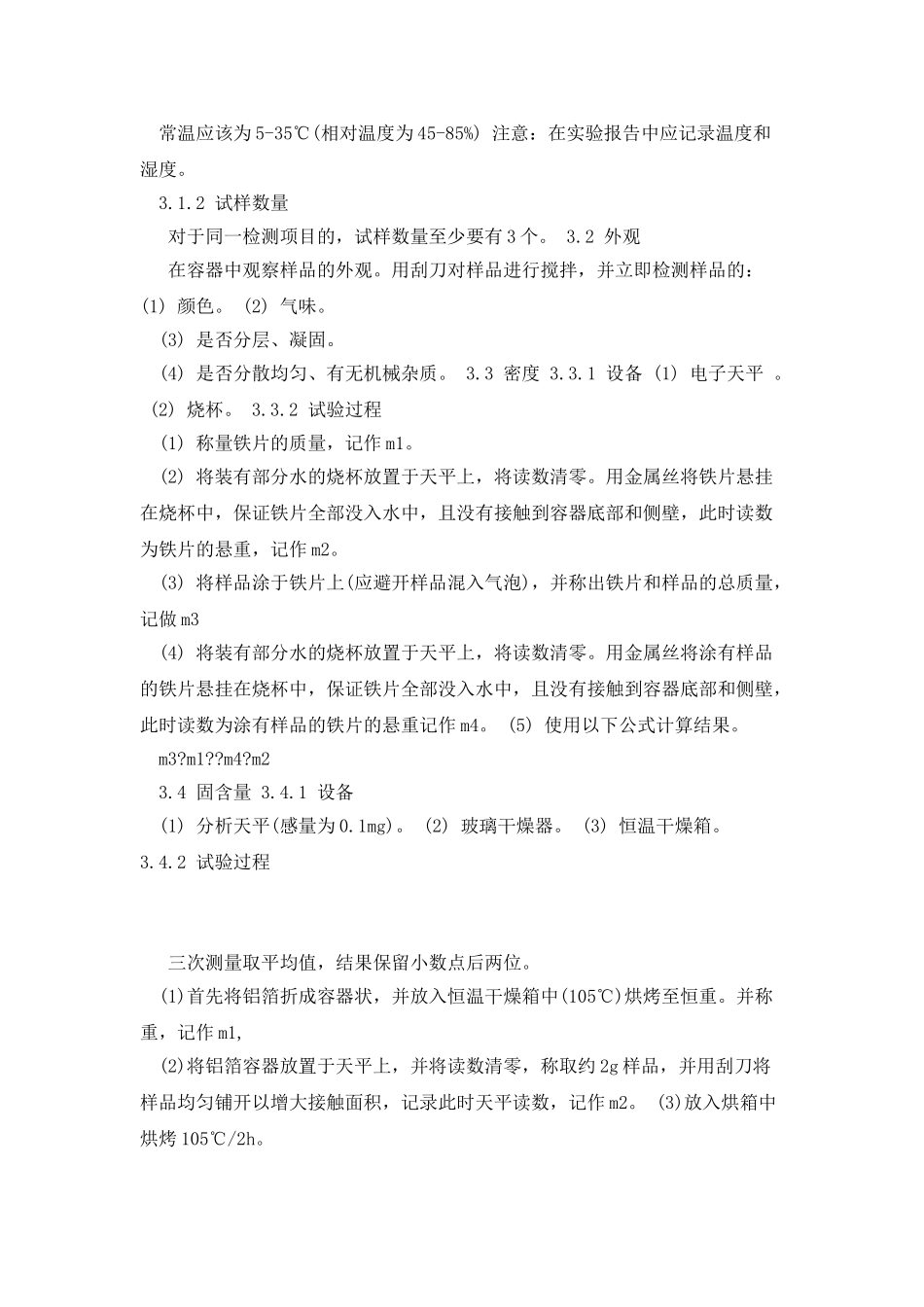

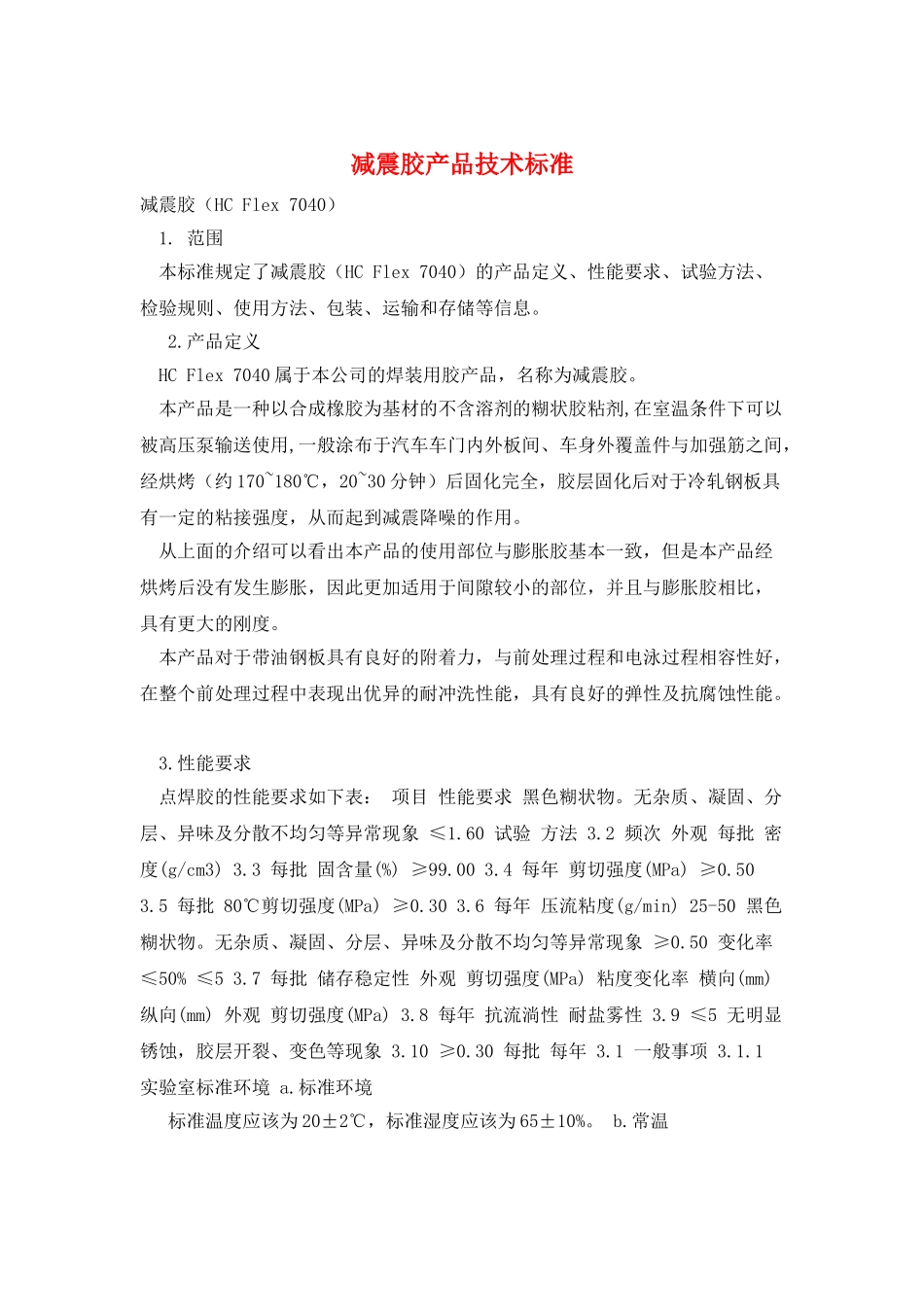

减震胶产品技术标准减震胶（HC Flex 7040） 1. 范围 本标准规定了减震胶（HC Flex 7040）的产品定义、性能要求、试验方法、检验规则、使用方法、包装、运输和存储等信息。 2.产品定义 HC Flex 7040 属于本公司的焊装用胶产品，名称为减震胶。 本产品是一种以合成橡胶为基材的不含溶剂的糊状胶粘剂,在室温条件下可以被高压泵输送使用,一般涂布于汽车车门内外板间、车身外覆盖件与加强筋之间，经烘烤（约 170~180℃，20~30 分钟）后固化完全，胶层固化后对于冷轧钢板具有一定的粘接强度，从而起到减震降噪的作用。 从上面的介绍可以看出本产品的使用部位与膨胀胶基本一致，但是本产品经烘烤后没有发生膨胀，因此更加适用于间隙较小的部位，并且与膨胀胶相比，具有更大的刚度。 本产品对于带油钢板具有良好的附着力，与前处理过程和电泳过程相容性好，在整个前处理过程中表现出优异的耐冲洗性能，具有良好的弹性及抗腐蚀性能。 3.性能要求 点焊胶的性能要求如下表： 项目 性能要求 黑色糊状物。无杂质、凝固、分层、异味及分散不均匀等异常现象 ≤1.60 试验 方法 3.2 频次 外观 每批 密度(g/cm3) 3.3 每批 固含量(%) ≥99.00 3.4 每年 剪切强度(MPa) ≥0.50 3.5 每批 80℃剪切强度(MPa) ≥0.30 3.6 每年 压流粘度(g/min) 25-50 黑色糊状物。无杂质、凝固、分层、异味及分散不均匀等异常现象 ≥0.50 变化率≤50% ≤5 3.7 每批 储存稳定性 外观 剪切强度(MPa) 粘度变化率 横向(mm) 纵向(mm) 外观 剪切强度(MPa) 3.8 每年 抗流淌性 耐盐雾性 3.9 ≤5 无明显锈蚀，胶层开裂、变色等现象 3.10 ≥0.30 每批 每年 3.1 一般事项 3.1.1 实验室标准环境 a.标准环境 标准温度应该为 20±2℃，标准湿度应该为 65±10%。 b.常温 常温应该为 5-35℃(相对温度为 45-85%) 注意：在实验报告中应记录温度和湿度。 3.1.2 试样数量 对于同一检测项目的，试样数量至少要有 3 个。 3.2 外观 在容器中观察样品的外观。用刮刀对样品进行搅拌，并立即检测样品的： (1) 颜色。 (2) 气味。 (3) 是否分层、凝固。 (4) 是否分散均匀、有无机械杂质。 3.3 密度 3.3.1 设备 (1) 电子天平 。 (2) 烧杯。 3.3.2 试验过程 (1) 称量铁片的质量，记作 m1。 (2) 将装有部分水的烧杯放置于天平上，将读数清零。用金属丝将铁片悬挂在烧杯中，保证铁片全部没入水中，且...
