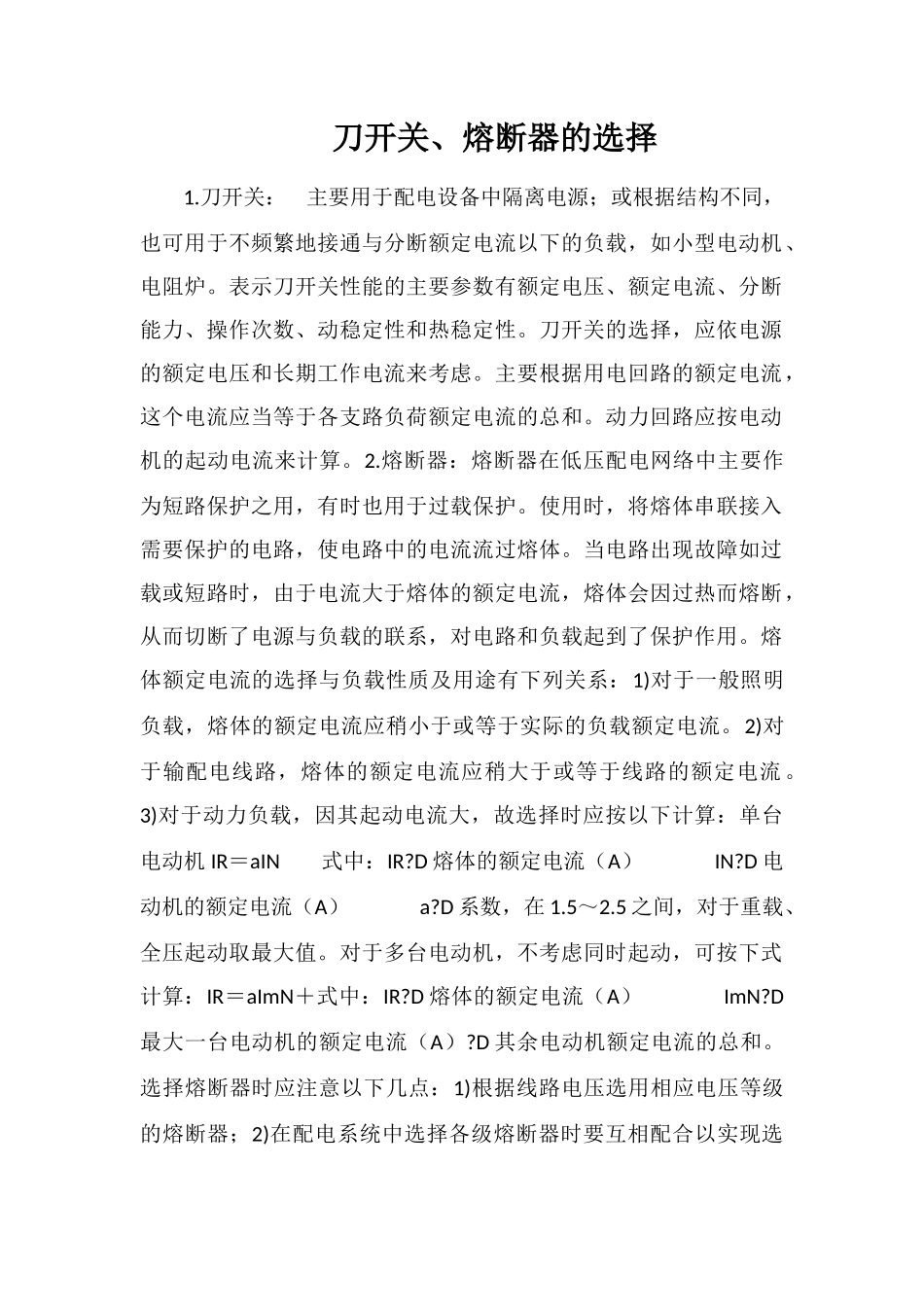

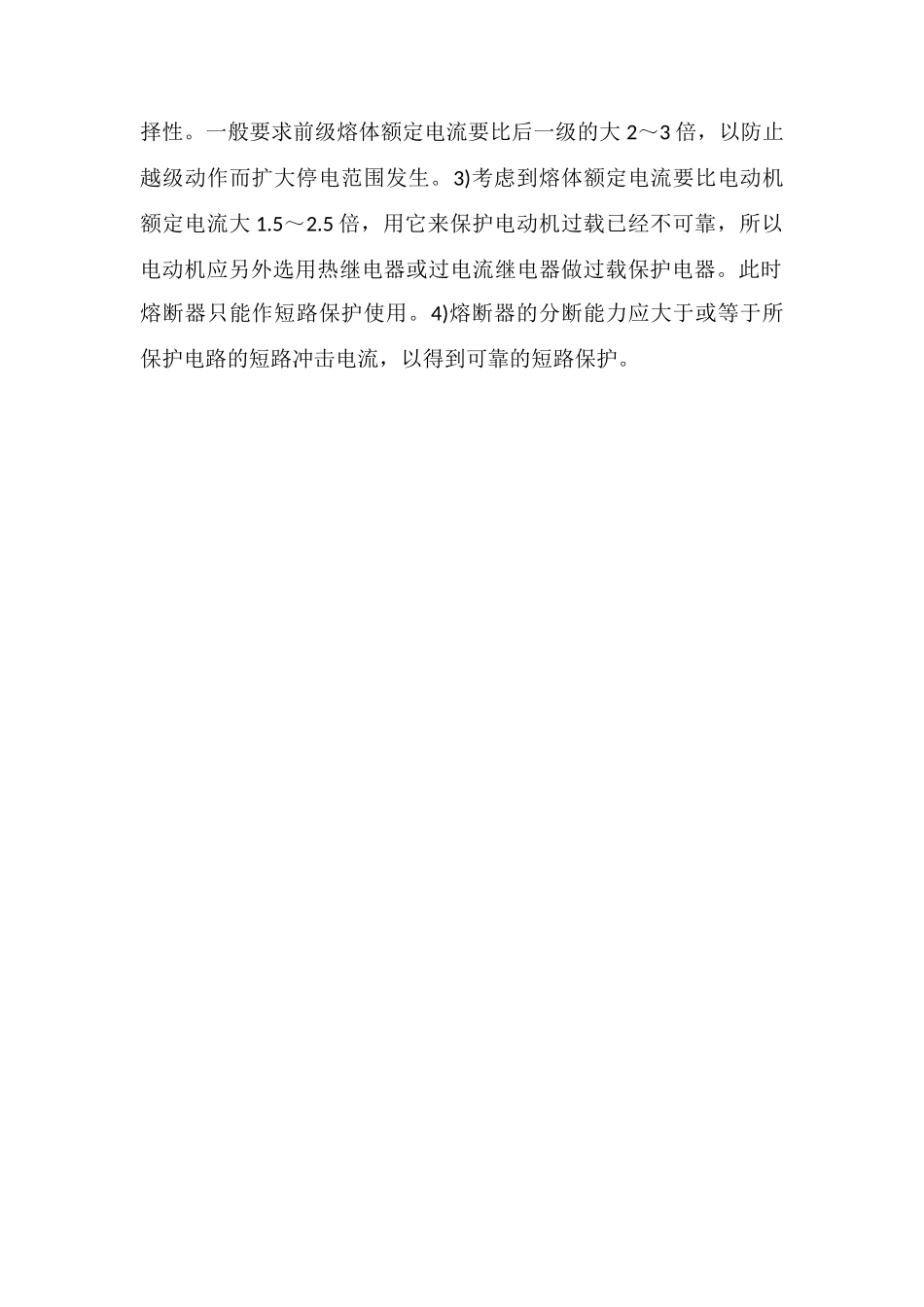

刀开关、熔断器的选择1.刀开关： 主要用于配电设备中隔离电源；或根据结构不同，也可用于不频繁地接通与分断额定电流以下的负载，如小型电动机、电阻炉。表示刀开关性能的主要参数有额定电压、额定电流、分断能力、操作次数、动稳定性和热稳定性。刀开关的选择，应依电源的额定电压和长期工作电流来考虑。主要根据用电回路的额定电流，这个电流应当等于各支路负荷额定电流的总和。动力回路应按电动机的起动电流来计算。2.熔断器：熔断器在低压配电网络中主要作为短路保护之用，有时也用于过载保护。使用时，将熔体串联接入需要保护的电路，使电路中的电流流过熔体。当电路出现故障如过载或短路时，由于电流大于熔体的额定电流，熔体会因过热而熔断，从而切断了电源与负载的联系，对电路和负载起到了保护作用。熔体额定电流的选择与负载性质及用途有下列关系：1)对于一般照明负载，熔体的额定电流应稍小于或等于实际的负载额定电流。2)对于输配电线路，熔体的额定电流应稍大于或等于线路的额定电流 。3)对于动力负载，因其起动电流大，故选择时应按以下计算：单台电动机 IR＝aIN 式中：IR?D 熔体的额定电流（A） IN?D 电动机的额定电流（A） a?D 系数，在 1.5～2.5 之间，对于重载、全压起动取最大值。对于多台电动机，不考虑同时起动，可按下式计算：IR＝aImN＋式中：IR?D 熔体的额定电流（A） ImN?D最大一台电动机的额定电流（A）?D 其余电动机额定电流的总和。选择熔断器时应注意以下几点：1)根据线路电压选用相应电压等级的熔断器；2)在配电系统中选择各级熔断器时要互相配合以实现选择性。一般要求前级熔体额定电流要比后一级的大 2～3 倍，以防止越级动作而扩大停电范围发生。3)考虑到熔体额定电流要比电动机额定电流大 1.5～2.5 倍，用它来保护电动机过载已经不可靠，所以电动机应另外选用热继电器或过电流继电器做过载保护电器。此时熔断器只能作短路保护使用。4)熔断器的分断能力应大于或等于所保护电路的短路冲击电流，以得到可靠的短路保护。
