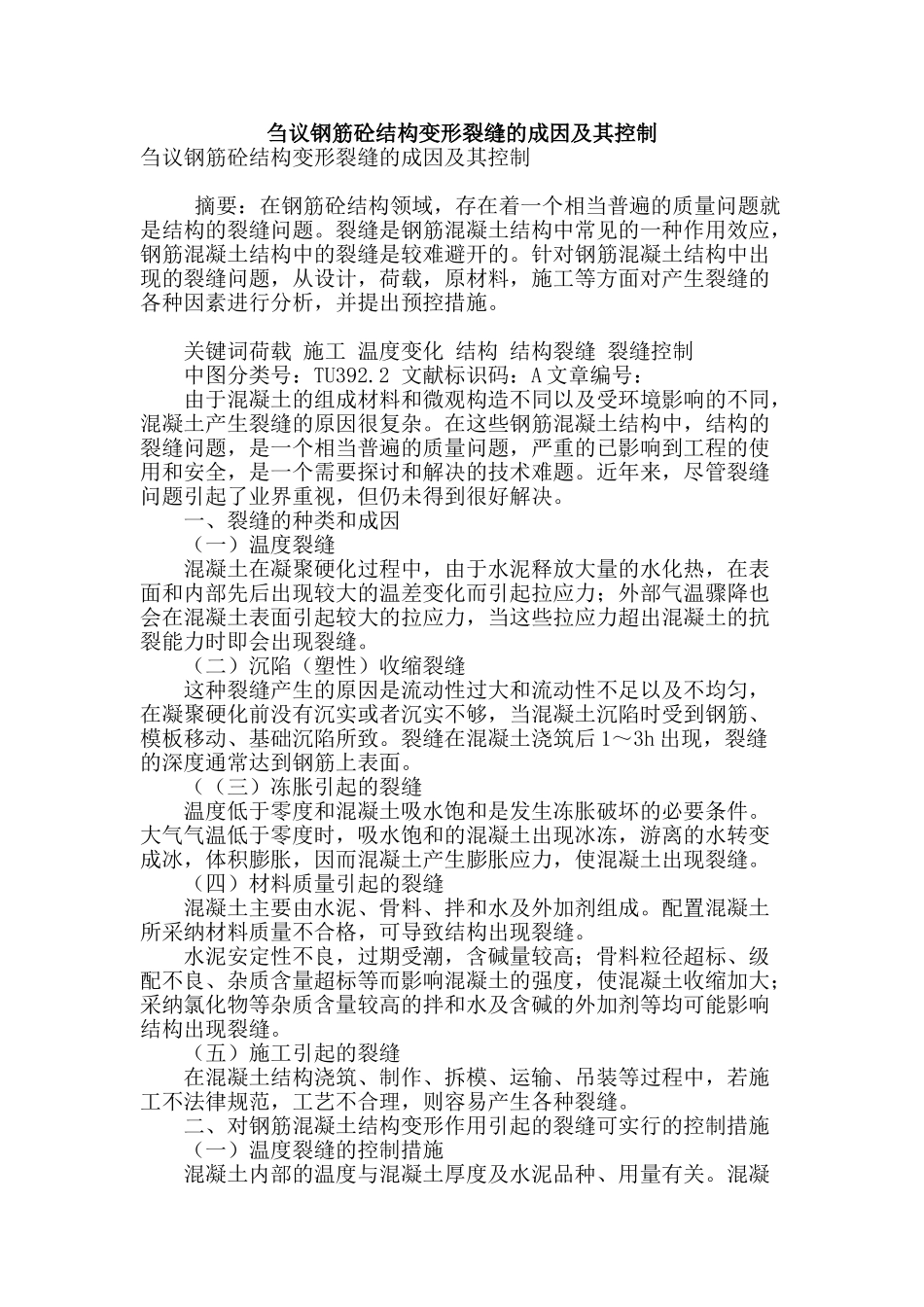

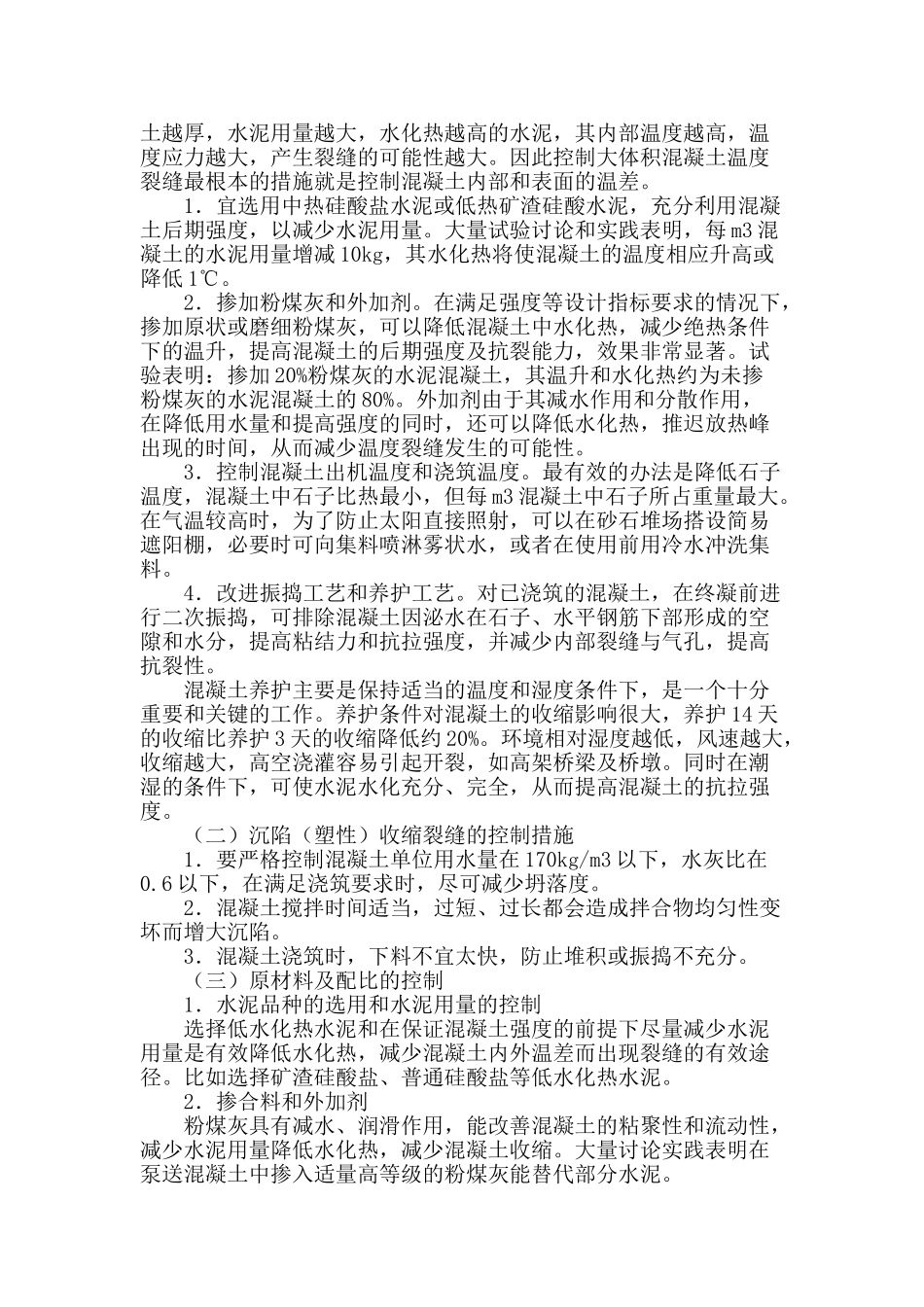

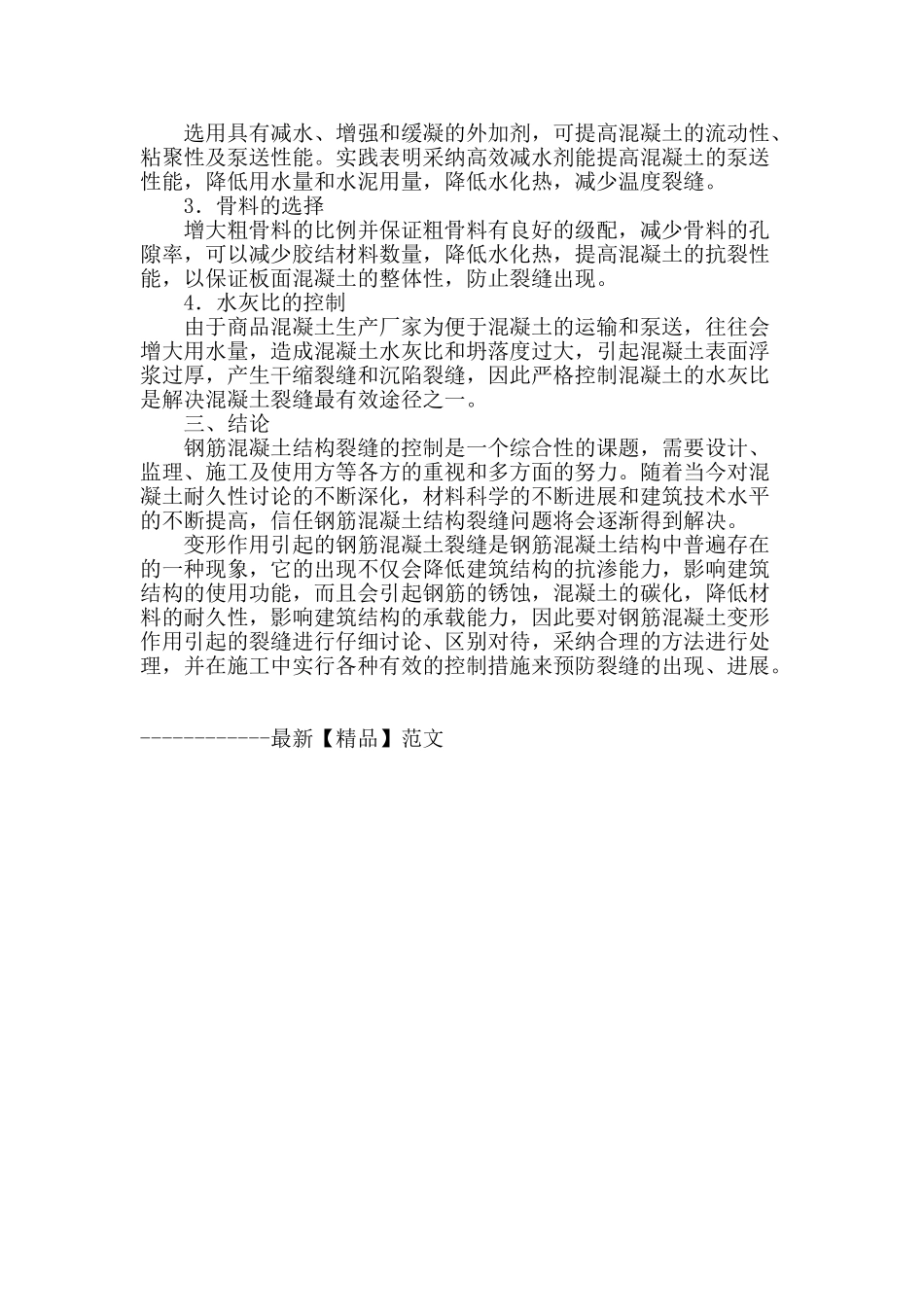

刍议钢筋砼结构变形裂缝的成因及其控制刍议钢筋砼结构变形裂缝的成因及其控制 摘要：在钢筋砼结构领域，存在着一个相当普遍的质量问题就是结构的裂缝问题。裂缝是钢筋混凝土结构中常见的一种作用效应，钢筋混凝土结构中的裂缝是较难避开的。针对钢筋混凝土结构中出现的裂缝问题，从设计，荷载，原材料，施工等方面对产生裂缝的各种因素进行分析，并提出预控措施。 关键词荷载 施工 温度变化 结构 结构裂缝 裂缝控制 中图分类号：TU392.2 文献标识码：A 文章编号： 由于混凝土的组成材料和微观构造不同以及受环境影响的不同，混凝土产生裂缝的原因很复杂。在这些钢筋混凝土结构中，结构的裂缝问题，是一个相当普遍的质量问题，严重的已影响到工程的使用和安全，是一个需要探讨和解决的技术难题。近年来，尽管裂缝问题引起了业界重视，但仍未得到很好解决。 一、裂缝的种类和成因 （一）温度裂缝 混凝土在凝聚硬化过程中，由于水泥释放大量的水化热，在表面和内部先后出现较大的温差变化而引起拉应力；外部气温骤降也会在混凝土表面引起较大的拉应力，当这些拉应力超出混凝土的抗裂能力时即会出现裂缝。 （二）沉陷（塑性）收缩裂缝 这种裂缝产生的原因是流动性过大和流动性不足以及不均匀，在凝聚硬化前没有沉实或者沉实不够，当混凝土沉陷时受到钢筋、模板移动、基础沉陷所致。裂缝在混凝土浇筑后 1～3h 出现，裂缝的深度通常达到钢筋上表面。 （（三）冻胀引起的裂缝 温度低于零度和混凝土吸水饱和是发生冻胀破坏的必要条件。大气气温低于零度时，吸水饱和的混凝土出现冰冻，游离的水转变成冰，体积膨胀，因而混凝土产生膨胀应力，使混凝土出现裂缝。 （四）材料质量引起的裂缝 混凝土主要由水泥、骨料、拌和水及外加剂组成。配置混凝土所采纳材料质量不合格，可导致结构出现裂缝。 水泥安定性不良，过期受潮，含碱量较高；骨料粒径超标、级配不良、杂质含量超标等而影响混凝土的强度，使混凝土收缩加大；采纳氯化物等杂质含量较高的拌和水及含碱的外加剂等均可能影响结构出现裂缝。 （五）施工引起的裂缝 在混凝土结构浇筑、制作、拆模、运输、吊装等过程中，若施工不法律规范，工艺不合理，则容易产生各种裂缝。 二、对钢筋混凝土结构变形作用引起的裂缝可实行的控制措施 （一）温度裂缝的控制措施 混凝土内部的温度与混凝土厚度及水泥品种、用量有关。混凝土越厚，水泥用量越大，水化热越高的水泥，其内部温度越高...
