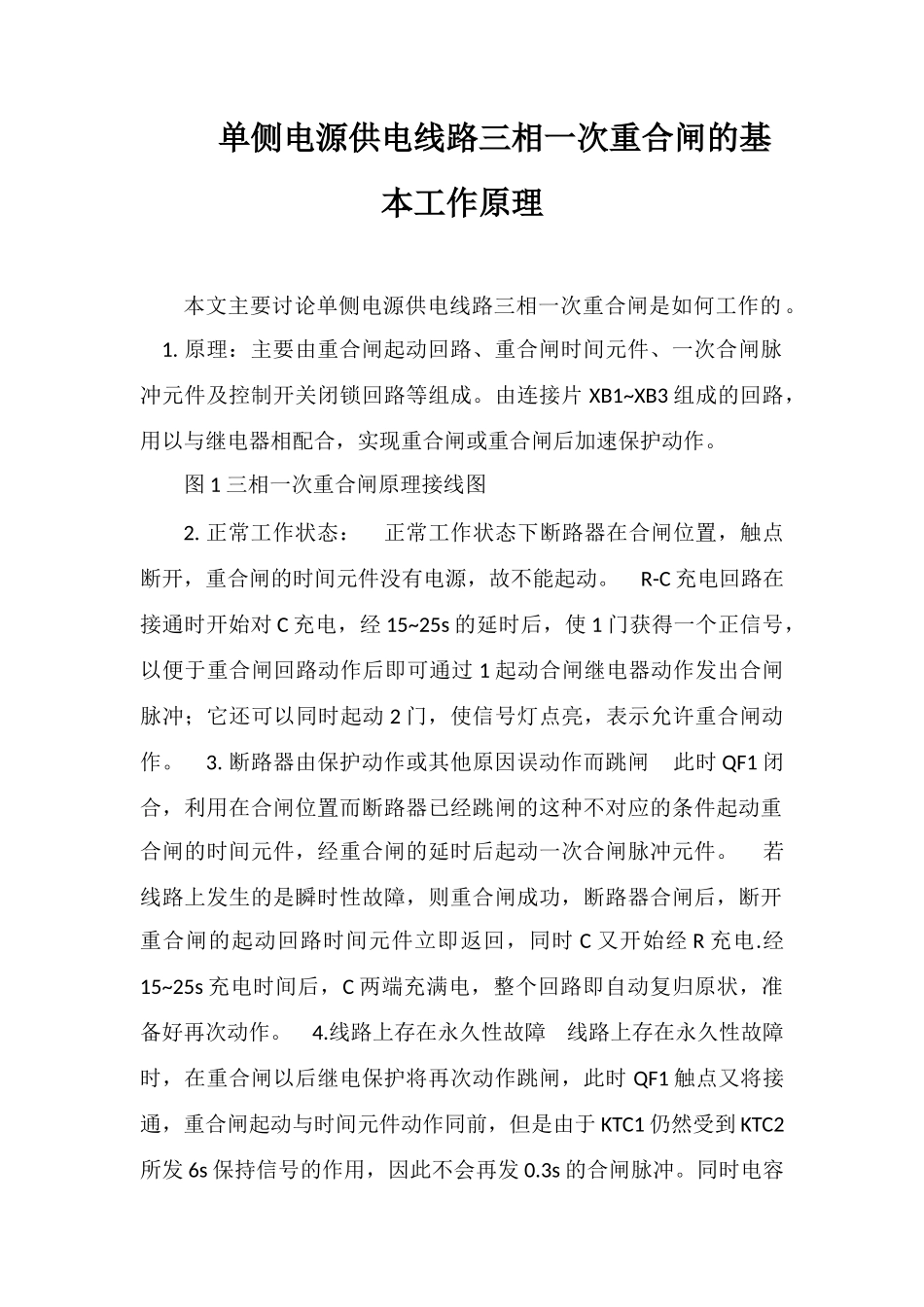

单侧电源供电线路三相一次重合闸的基本工作原理

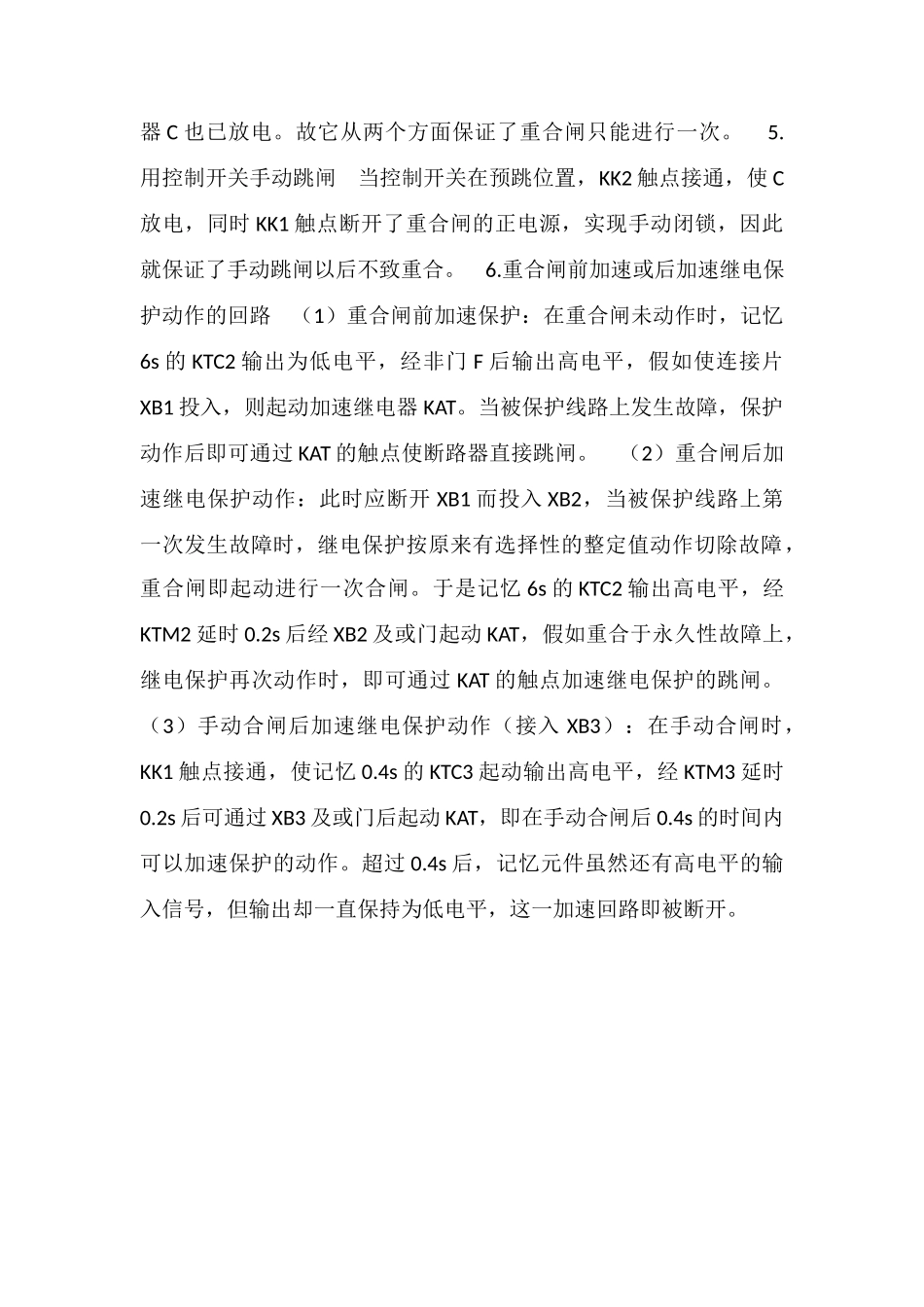

单侧电源供电线路三相一次重合闸的基本工作原理本文主要讨论单侧电源供电线路三相一次重合闸是如何工作的。 1. 原理：主要由重合闸起动回路、重合闸时间元件、一次合闸脉冲元件及控制开关闭锁回路等组成。由连接片 XB1~XB3 组成的回路，用以与继电器相配合，实现重合闸或重合闸后加速保护动作。图 1 三相一次重合闸原理接线图2. 正常工作状态： 正常工作状态下断路器在合闸位置，触点断开，重合闸的时间元件没有电源，故不能起动。 R-C 充电回路在接通时开始对 C 充电，经 15~25s 的延时后，使 1 门获得一个正信号，以便于重合闸回路动作后即可通过 1 起动合闸继电器动作发出合闸脉冲；它还可以同时起动 2 门，使信号灯点亮，表示允许重合闸动作。 3. 断路器由保护动作或其他原因误动作而跳闸 此时 QF1 闭合，利用在合闸位置而断路器已经跳闸的这种不对应的条件起动重合闸的时间元件，经重合闸的延时后起动一次合闸脉冲元件。 若线路上发生的是瞬时性故障，则重合闸成功，断路器合闸后，断开重合闸的起动回路时间元件立即返回，同时 C 又开始经 R 充电.经15~25s 充电时间后，C 两端充满电，整个回路即自动复归原状，准备好再次动作。 4.线路上存在永久性故障 线路上存在永久性故障时，在重合闸以后继电保护将再次动作跳闸，此时 QF1 触点又将接通，重合闸起动与时间元件动作同前，但是由于 KTC1 仍然受到 KTC2所发 6s 保持信号的作用，因此不会再发 0.3s 的合闸脉冲。同时电容器 C 也已放电。故它从两个方面保证了重合闸只能进行一次。 5. 用控制开关手动跳闸 当控制开关在预跳位置，KK2 触点接通，使 C放电，同时 KK1 触点断开了重合闸的正电源，实现手动闭锁，因此就保证了手动跳闸以后不致重合。 6.重合闸前加速或后加速继电保护动作的回路 （1）重合闸前加速保护：在重合闸未动作时，记忆6s 的 KTC2 输出为低电平，经非门 F 后输出高电平，假如使连接片XB1 投入，则起动加速继电器 KAT。当被保护线路上发生故障，保护动作后即可通过 KAT 的触点使断路器直接跳闸。 （2）重合闸后加速继电保护动作：此时应断开 XB1 而投入 XB2，当被保护线路上第一次发生故障时，继电保护按原来有选择性的整定值动作切除故障，重合闸即起动进行一次合闸。于是记忆 6s 的 KTC2 输出高电平，经KTM2 延时 0.2s 后经 XB2 及或门起动 KAT，假如重合于永久性故障上，继电保护再次动作时...
