单片机控制的静电除尘系统

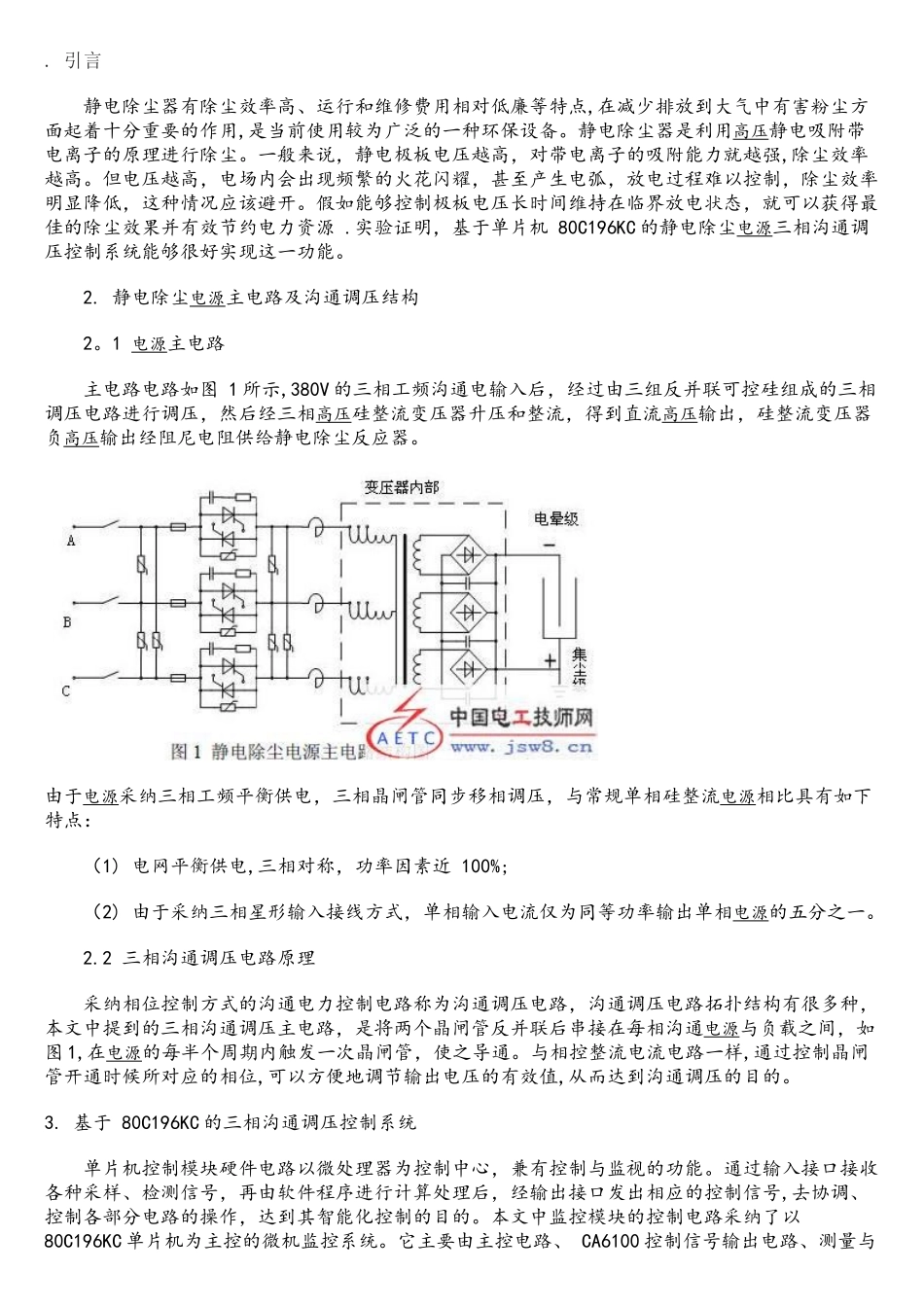

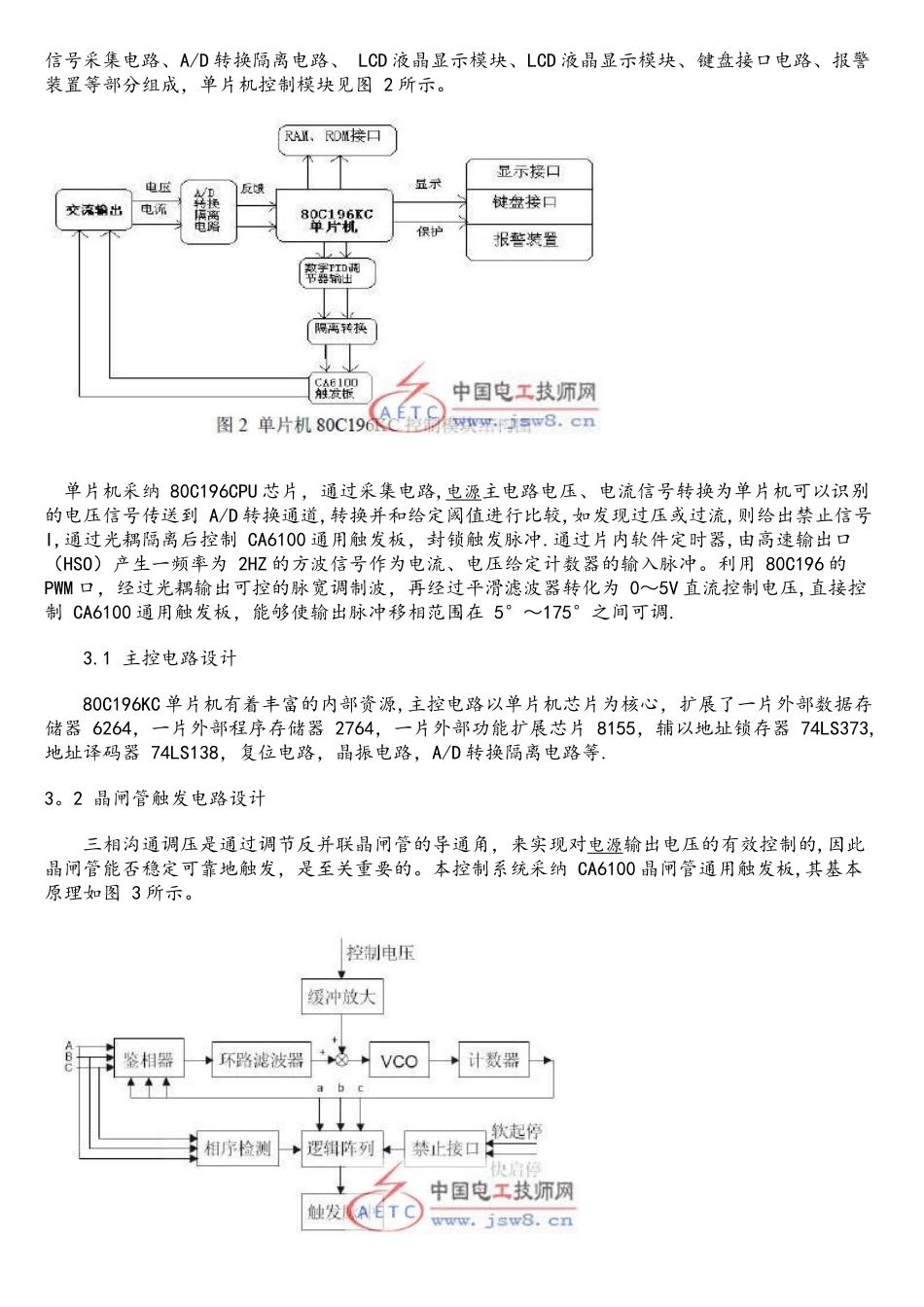

. 引言 静电除尘器有除尘效率高、运行和维修费用相对低廉等特点,在减少排放到大气中有害粉尘方面起着十分重要的作用,是当前使用较为广泛的一种环保设备。静电除尘器是利用高压静电吸附带电离子的原理进行除尘。一般来说，静电极板电压越高，对带电离子的吸附能力就越强,除尘效率越高。但电压越高，电场内会出现频繁的火花闪耀，甚至产生电弧，放电过程难以控制，除尘效率明显降低，这种情况应该避开。假如能够控制极板电压长时间维持在临界放电状态，就可以获得最佳的除尘效果并有效节约电力资源 .实验证明，基于单片机 80C196KC 的静电除尘电源三相沟通调压控制系统能够很好实现这一功能。 2. 静电除尘电源主电路及沟通调压结构 2。1 电源主电路 主电路电路如图 1 所示,380V 的三相工频沟通电输入后，经过由三组反并联可控硅组成的三相调压电路进行调压，然后经三相高压硅整流变压器升压和整流，得到直流高压输出，硅整流变压器负高压输出经阻尼电阻供给静电除尘反应器。由于电源采纳三相工频平衡供电，三相晶闸管同步移相调压，与常规单相硅整流电源相比具有如下特点： （1) 电网平衡供电,三相对称，功率因素近 100%; （2) 由于采纳三相星形输入接线方式，单相输入电流仅为同等功率输出单相电源的五分之一。 2.2 三相沟通调压电路原理 采纳相位控制方式的沟通电力控制电路称为沟通调压电路，沟通调压电路拓扑结构有很多种，本文中提到的三相沟通调压主电路，是将两个晶闸管反并联后串接在每相沟通电源与负载之间，如图 1,在电源的每半个周期内触发一次晶闸管，使之导通。与相控整流电流电路一样,通过控制晶闸管开通时候所对应的相位,可以方便地调节输出电压的有效值,从而达到沟通调压的目的。3. 基于 80C196KC 的三相沟通调压控制系统 单片机控制模块硬件电路以微处理器为控制中心，兼有控制与监视的功能。通过输入接口接收各种采样、检测信号，再由软件程序进行计算处理后，经输出接口发出相应的控制信号,去协调、控制各部分电路的操作，达到其智能化控制的目的。本文中监控模块的控制电路采纳了以 80C196KC 单片机为主控的微机监控系统。它主要由主控电路、 CA6100 控制信号输出电路、测量与信号采集电路、A/D 转换隔离电路、 LCD 液晶显示模块、LCD 液晶显示模块、键盘接口电路、报警装置等部分组成，单片机控制模块见图 2 所示。 单片机采纳 80C196CPU 芯片，通过采集电路,电源主电路电压、电流信号...
