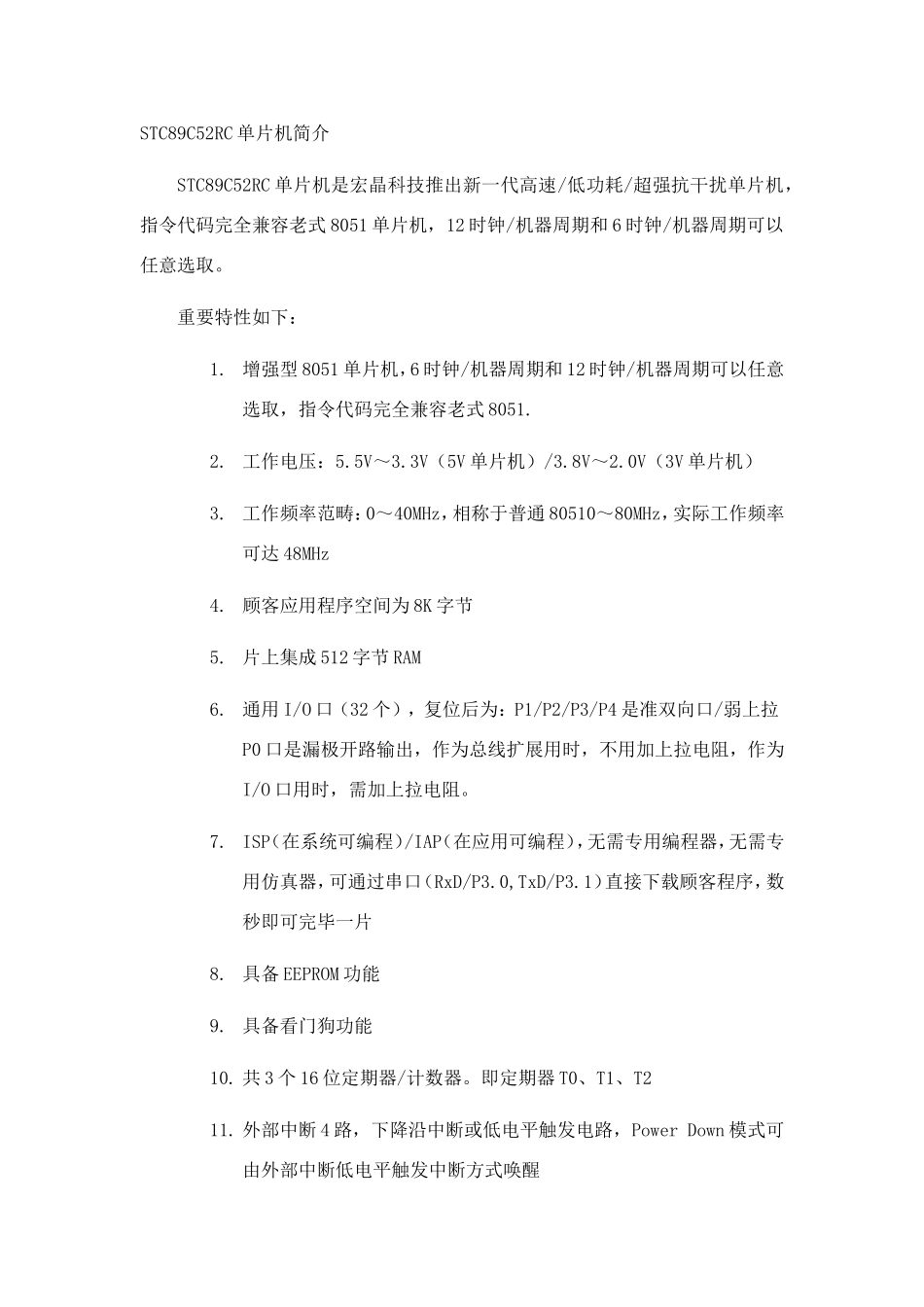

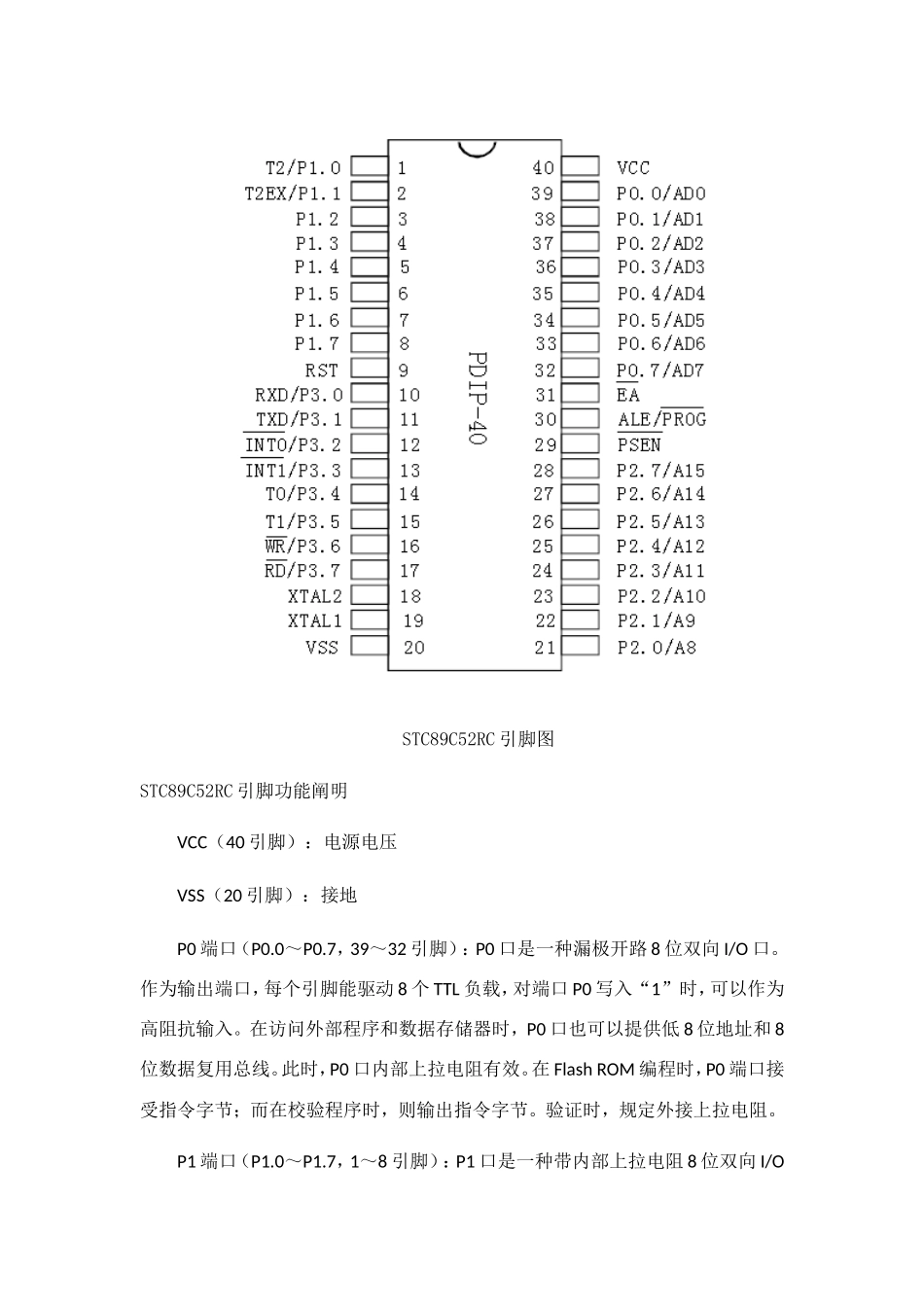

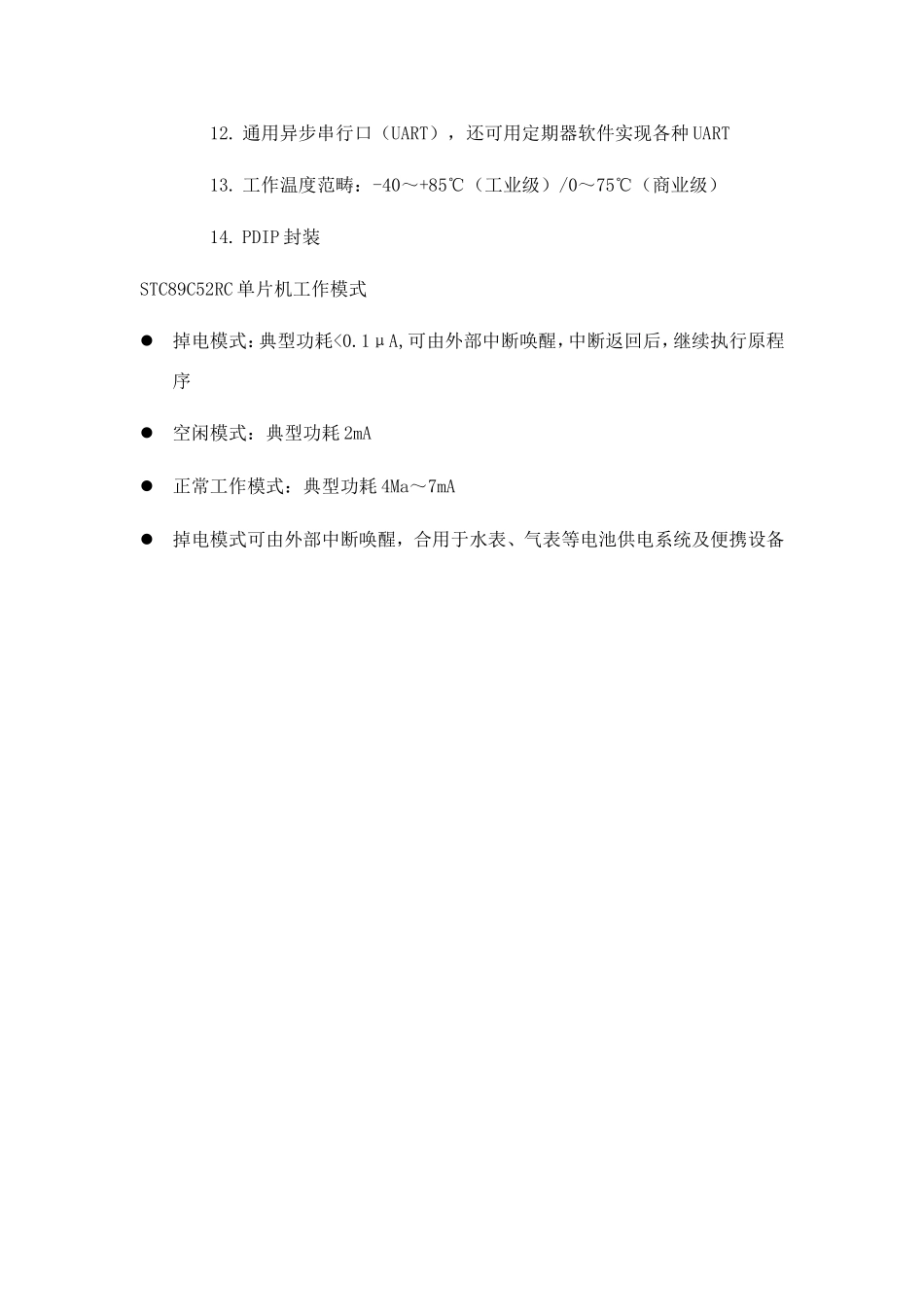

STC89C52RC 单片机简介STC89C52RC 单片机是宏晶科技推出新一代高速/低功耗/超强抗干扰单片机，指令代码完全兼容老式 8051 单片机，12 时钟/机器周期和 6 时钟/机器周期可以任意选取。重要特性如下：1. 增强型 8051 单片机，6 时钟/机器周期和 12 时钟/机器周期可以任意选取，指令代码完全兼容老式 8051.2. 工作电压：5.5V～3.3V（5V 单片机）/3.8V～2.0V（3V 单片机）3. 工作频率范畴：0～40MHz，相称于普通 80510～80MHz，实际工作频率可达 48MHz4. 顾客应用程序空间为 8K 字节5. 片上集成 512 字节 RAM6. 通用 I/O 口（32 个），复位后为：P1/P2/P3/P4 是准双向口/弱上拉P0 口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O 口用时，需加上拉电阻。7. ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载顾客程序，数秒即可完毕一片8. 具备 EEPROM 功能9. 具备看门狗功能10. 共 3 个 16 位定期器/计数器。即定期器 T0、T1、T211. 外部中断 4 路，下降沿中断或低电平触发电路，Power Down 模式可由外部中断低电平触发中断方式唤醒12. 通用异步串行口（UART），还可用定期器软件实现各种 UART13. 工作温度范畴：-40～+85℃（工业级）/0～75℃（商业级）14. PDIP 封装STC89C52RC 单片机工作模式掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序空闲模式：典型功耗 2mA正常工作模式：典型功耗 4Ma～7mA掉电模式可由外部中断唤醒，合用于水表、气表等电池供电系统及便携设备STC89C52RC 引脚图STC89C52RC 引脚功能阐明VCC（40 引脚）：电源电压VSS（20 引脚）：接地P0 端口（P0.0～P0.7，39～32 引脚）：P0 口是一种漏极开路 8 位双向 I/O 口。作为输出端口，每个引脚能驱动 8 个 TTL 负载，对端口 P0 写入“1”时，可以作为高阻抗输入。在访问外部程序和数据存储器时，P0 口也可以提供低 8 位地址和 8位数据复用总线。此时，P0 口内部上拉电阻有效。在 Flash ROM 编程时，P0 端口接受指令字节；而在校验程序时，则输出指令字节。验证时，规定外接上拉电阻。P1 端口（P1.0～P1.7，1～8 引脚）：P1 口是一种带内部上拉电阻 8 位双向 I/O口。P1 输出缓冲器可驱动（吸取或者输出电流方式）4 个 TTL 输入。对端口写入 1时，通过内部上拉电...
