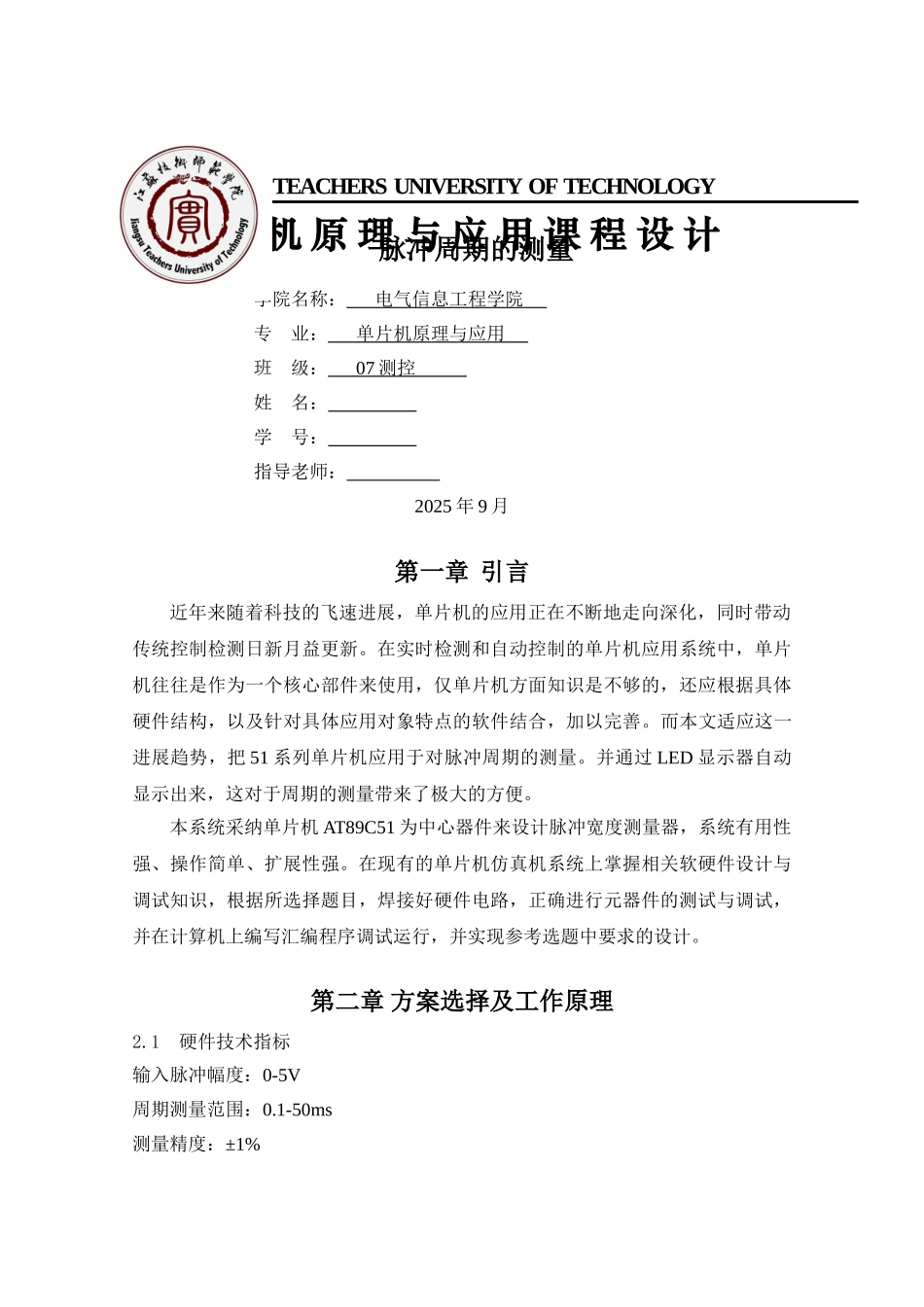

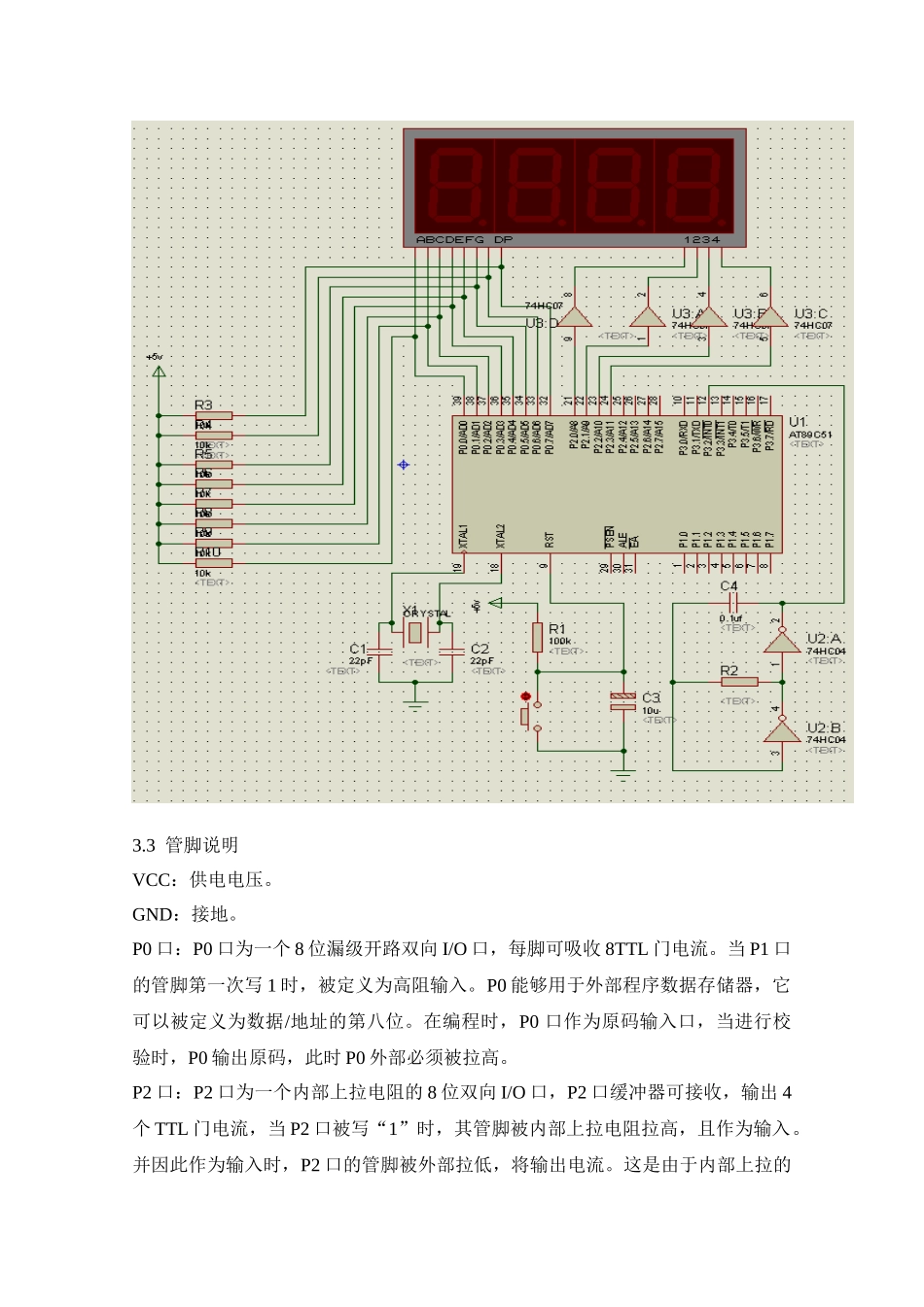

脉冲周期的测量学院名称： 电气信息工程学院 专 业： 单片机原理与应用 班 级： 07 测控 姓 名： 学 号： 指导老师： 2025 年 9 月第一章 引言近年来随着科技的飞速进展，单片机的应用正在不断地走向深化，同时带动传统控制检测日新月益更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。而本文适应这一进展趋势，把 51 系列单片机应用于对脉冲周期的测量。并通过 LED 显示器自动显示出来，这对于周期的测量带来了极大的方便。本系统采纳单片机 AT89C51 为中心器件来设计脉冲宽度测量器，系统有用性强、操作简单、扩展性强。在现有的单片机仿真机系统上掌握相关软硬件设计与调试知识，根据所选择题目，焊接好硬件电路，正确进行元器件的测试与调试，并在计算机上编写汇编程序调试运行，并实现参考选题中要求的设计。第二章 方案选择及工作原理2.1 硬件技术指标输入脉冲幅度：0-5V周期测量范围：0.1-50ms测量精度：±1%JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY 单 片 机 原 理 与 应 用 课 程 设 计显示方式：四位数字显示2.2 方案选择及工作原理将 T0 设为定时器方式工作，并工作在门控方式，初值 TH0、TL0 设为零。在该方式时，TH0、TL0 对内部脉冲计数（内部脉冲周期 1us）。将脉冲信号从 P3.2 脚引入，外中断 0 开放并设为边沿触发方式。每来一个待测脉冲，外部中断一次。在外部中断 0 的中断服务程序中，读取 TH0、TL0 的值并存放在内存的周期单元中，该值即为周期（单位 us）。随后将 TH0、TL0 清零，一边下一周期的测量。2.3 系统实现功能利用施密特触发器将由 RC 震荡器产生的信号变换成同周期的矩形脉冲，并从单片机的 P3.2 口输入，利用内部脉冲对外部信号进行计数。计数值经过二—十转换后，推断高位是否为零，假如为零即显示低四位，假如不为零即显示高四位。计数器测量该周期内单片机内部机器周期的个数，经过处理并通过 LED 直接显示出所加信号的周期。第三章 控制系统的硬件设计3.1 系统模块构成3.2 系统工作原理图89C51单片机控制器4 位数码管显示7407列驱动信号源复位电路3.3 管脚说明VCC：供电电压。GND：接地。P0 口：P0 口为一个 8 位漏级开路双向 I/O 口，每脚可吸收 8TTL 门电流。当 P1 口的管脚...
