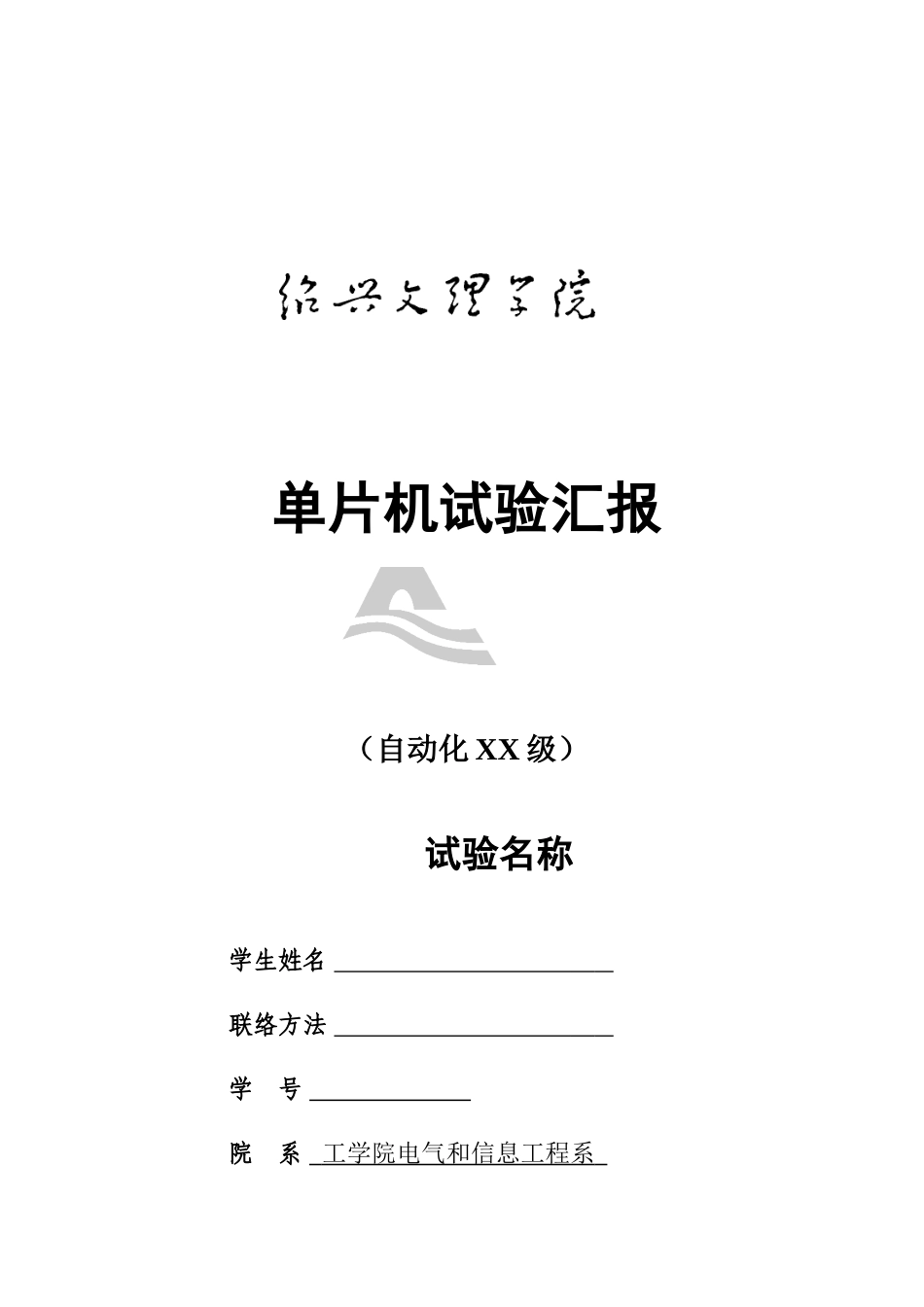

单片机试验实验指导书2 月单片机试验汇报（自动化 XX 级） 试验名称学生姓名 联络方法 学 号 院 系 工学院电气和信息工程系 专 业 自动化 指导老师 填写日期 试验一 数据传送一、试验目标1．深化熟悉仿真器使用方法。2．练习设计简单程序。3．掌握 8051 片内 RAM 和片外 RAM 数据传送方法,从而了解这两部分存贮器特点。二、试验内容将 8051 内 部 RAM 40H~4FH 置 初 值 00H~0FH, 然 后 将 40H~4FH 内 容 传 送 到 外 部RAM4800H~480FH，再将 4800H~480FH 传回内部 RAM50H~5FH。设置断点 B1、B2、B3 每运行到断点时检验对应 CPU 现场和存贮单元内容。三、试验准备1、仔细阅读本试验指导。2、读懂下面程序：#include
#includechar data *p40 ,*p50 ;char xdata *p4800;char i, j, k;void main( ){ p40=0x40; p50=0x50; p4800=0x4800; for(i=0;i<16;i++) { *p40=i; p40=p40+1;} //B1 p40=0x40;for(j=0;j<16;j++) {*p4800=*p40;p40=p40+1;p4800=p4800+1;} //B2 p4800=0x4800;for(k=0;k<16;k++) {*p50=*p4800;p50=p50+1;p4800=p4800+1;} } //B3 3、画出以下要测数据表格：断点40H~4FH4800H~480FH50H~5FHP40P50P4800B1B2B3四、试验步骤1、向机器输入程序。2、运行程序至第一个断点 B1，检验 40H~0FH 单元内容及指针 p40 内容。3、运行程序至第二个断点 B2，检验 4800H~480FH 单元内容及指针 p40,p4800 内容。4、运行程序至第三个断点 B3，检验 50H~5FH 单元内容及累加器及指针 p50 内容。五、试验汇报要求1、写出 C 语言源程序和对应汇编语言指令及注解程序清单。2、将测得数据填入表格，并和理论分析结果相比较。3、说明 8031CPU 对内部存贮器和外部扩展 RAM 存贮器各有哪些寻址方法？4、假如要读外部程序存放器 0x4800 中内容，该怎样访问？5．试验心得。（必需） 试验一 并行口一、试验目标经过试验了解 8051 并行口输入方法和输出方法工作原理及编程方法。二、试验内容1、输出试验图 4-1 所表示。以 8031P2 口为输出口。经过程序控制发光二极管亮灭。2、输入试验图 4-1 所表示。以 8031P1 口为输入口。用开关向 P1.0~P1.3 输入不一样状态，控制 P2 口P2.4~P2.7 发光二极管亮灭。3、查询输入输出试验图 1-1 所表示。以 8051P1.6 或 P1.0 为输入位，以 P2 口为输出，二进制计数统计按键次数。 图 ...
