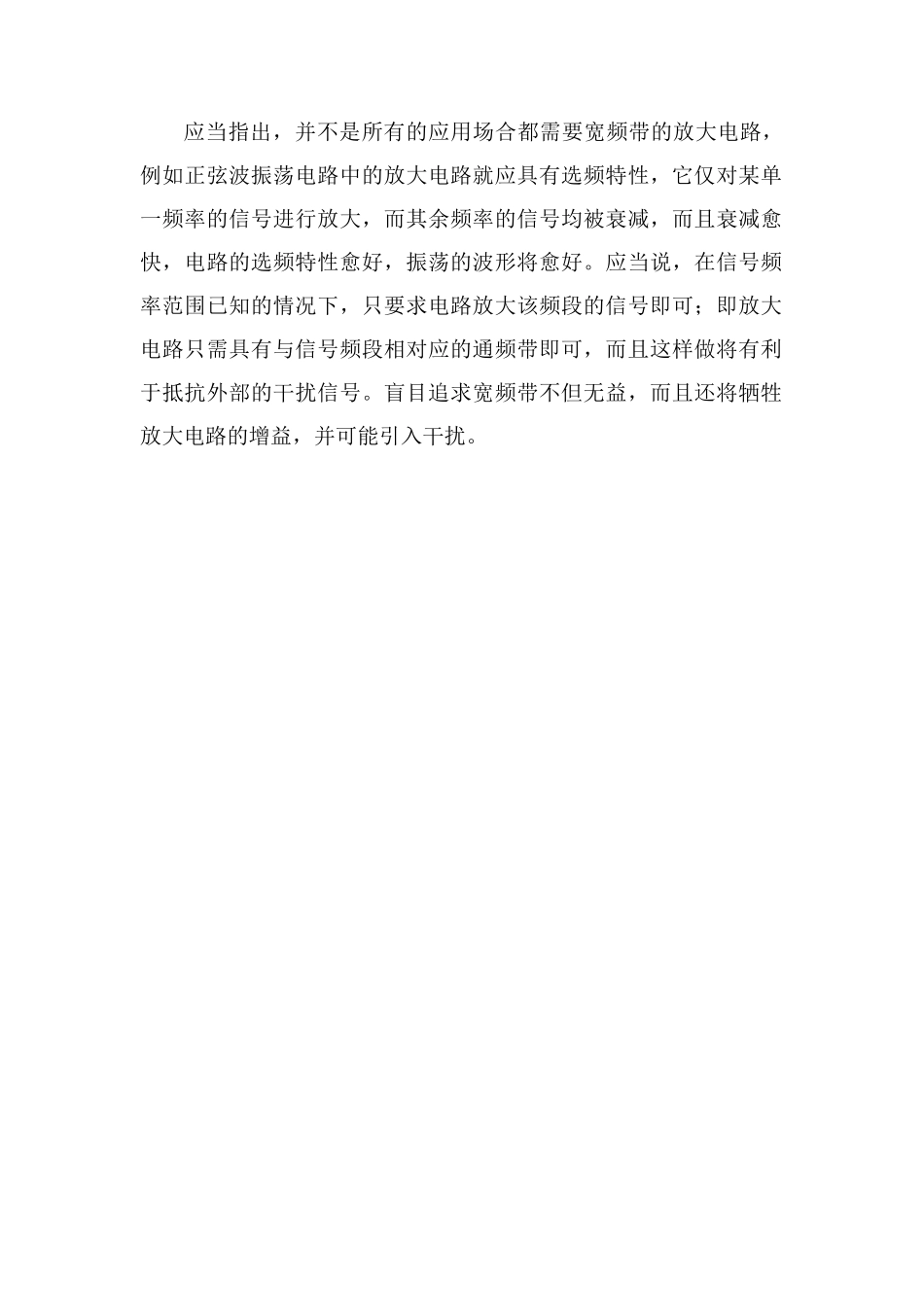

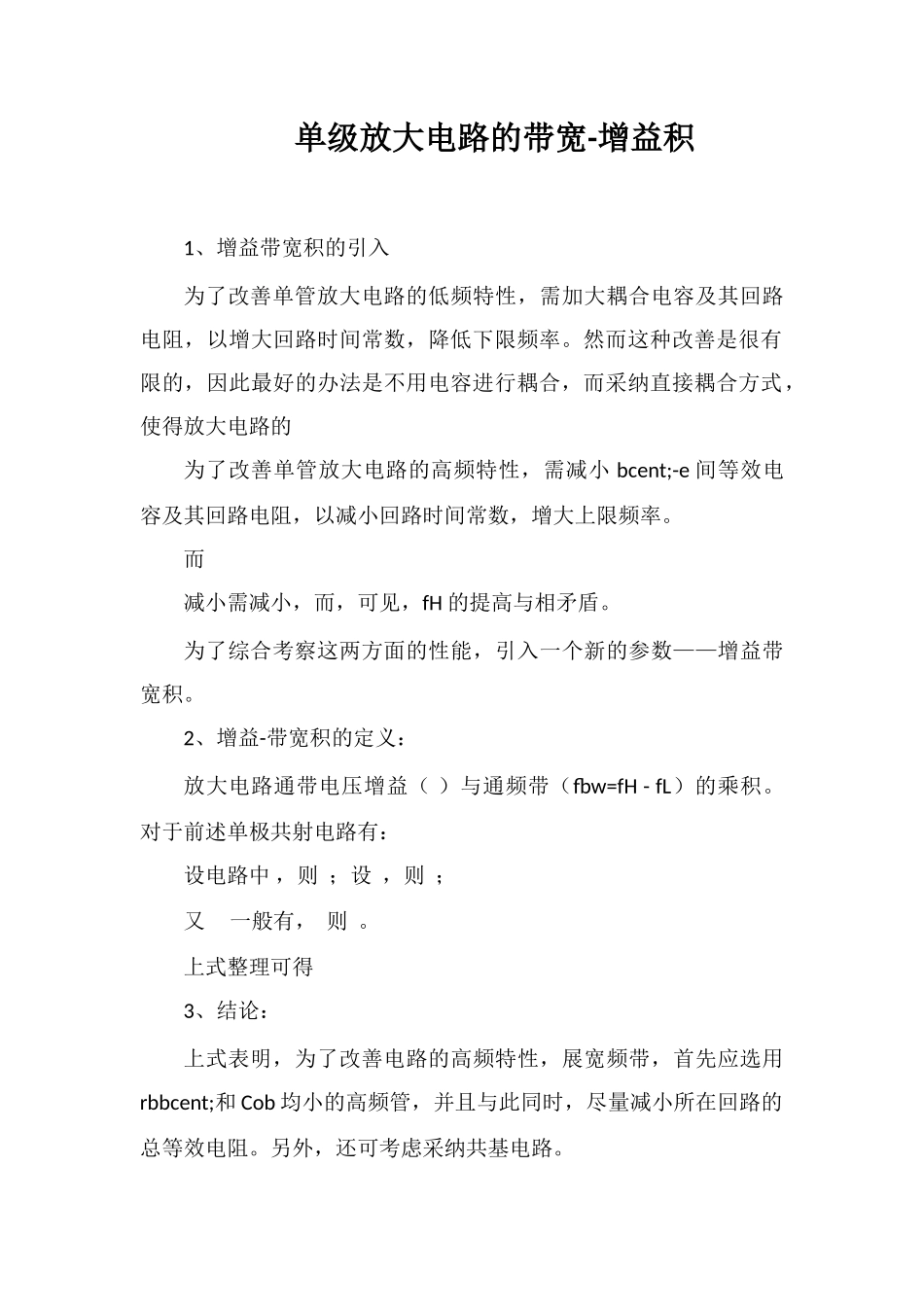

单级放大电路的带宽-增益积1、增益带宽积的引入为了改善单管放大电路的低频特性，需加大耦合电容及其回路电阻，以增大回路时间常数，降低下限频率。然而这种改善是很有限的，因此最好的办法是不用电容进行耦合，而采纳直接耦合方式，使得放大电路的为了改善单管放大电路的高频特性，需减小 bcent;-e 间等效电容及其回路电阻，以减小回路时间常数，增大上限频率。而减小需减小，而，可见，fH 的提高与相矛盾。为了综合考察这两方面的性能，引入一个新的参数——增益带宽积。2、增益-带宽积的定义：放大电路通带电压增益（ ）与通频带（fbw=fH - fL）的乘积。对于前述单极共射电路有：设电路中 ，则 ；设 ，则 ；又 一般有， 则 。上式整理可得3、结论：上式表明，为了改善电路的高频特性，展宽频带，首先应选用rbbcent;和 Cob 均小的高频管，并且与此同时，尽量减小所在回路的总等效电阻。另外，还可考虑采纳共基电路。应当指出，并不是所有的应用场合都需要宽频带的放大电路，例如正弦波振荡电路中的放大电路就应具有选频特性，它仅对某单一频率的信号进行放大，而其余频率的信号均被衰减，而且衰减愈快，电路的选频特性愈好，振荡的波形将愈好。应当说，在信号频率范围已知的情况下，只要求电路放大该频段的信号即可；即放大电路只需具有与信号频段相对应的通频带即可，而且这样做将有利于抵抗外部的干扰信号。盲目追求宽频带不但无益，而且还将牺牲放大电路的增益，并可能引入干扰。
