单管旋喷桩技术交底卡

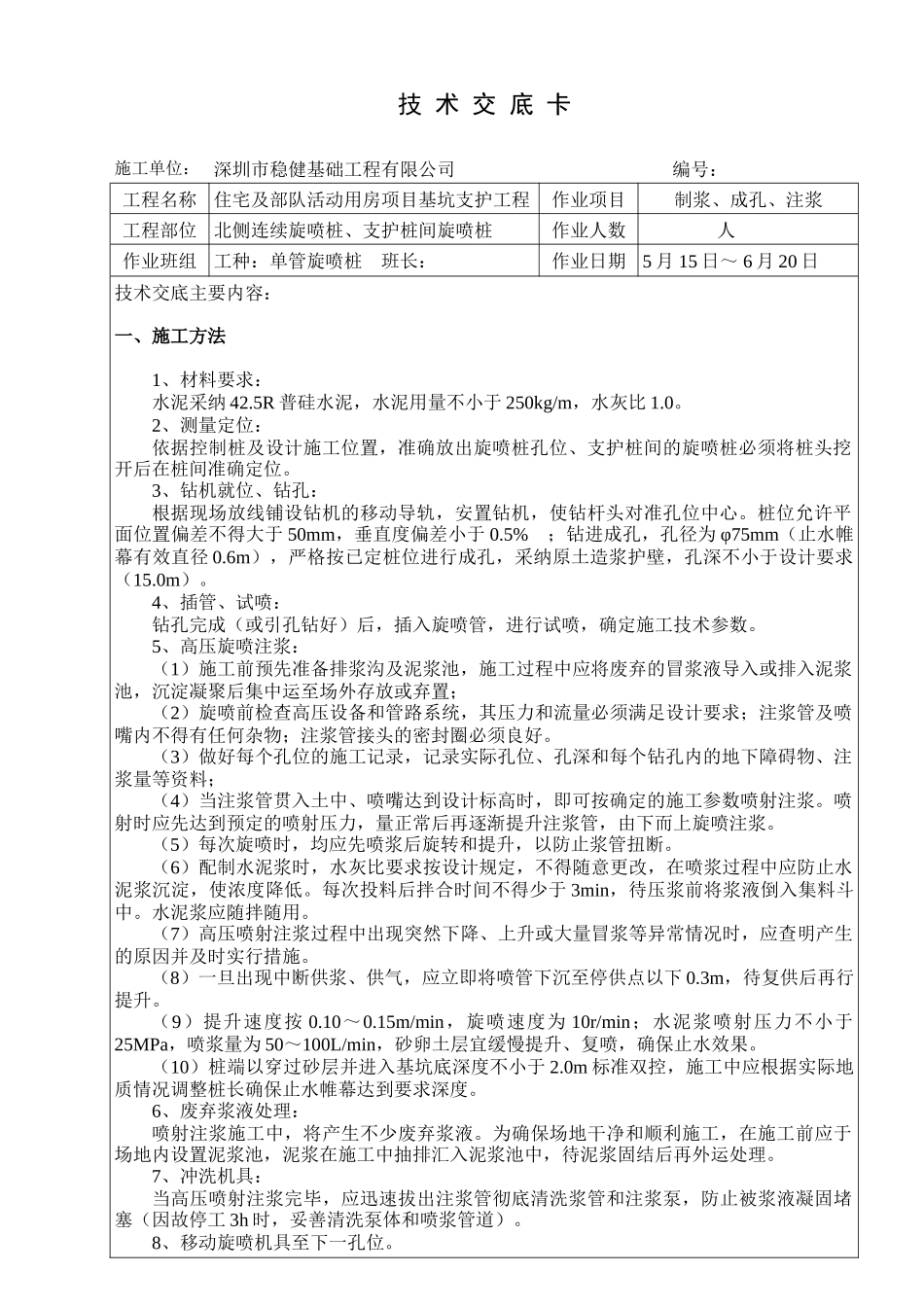

技 术 交 底 卡 施工单位： 深圳市稳健基础工程有限公司编号： 工程名称住宅及部队活动用房项目基坑支护工程作业项目制浆、成孔、注浆工程部位北侧连续旋喷桩、支护桩间旋喷桩作业人数人作业班组工种：单管旋喷桩 班长： 作业日期5 月 15 日～ 6 月 20 日技术交底主要内容：一、施工方法1、材料要求：水泥采纳 42.5R 普硅水泥，水泥用量不小于 250kg/m，水灰比 1.0。2、测量定位：依据控制桩及设计施工位置，准确放出旋喷桩孔位、支护桩间的旋喷桩必须将桩头挖开后在桩间准确定位。3、钻机就位、钻孔：根据现场放线铺设钻机的移动导轨，安置钻机，使钻杆头对准孔位中心。桩位允许平面位置偏差不得大于 50mm，垂直度偏差小于 0.5% ；钻进成孔，孔径为 φ75mm（止水帷幕有效直径 0.6m），严格按已定桩位进行成孔，采纳原土造浆护壁，孔深不小于设计要求（15.0m）。4、插管、试喷：钻孔完成（或引孔钻好）后，插入旋喷管，进行试喷，确定施工技术参数。5、高压旋喷注浆：（1）施工前预先准备排浆沟及泥浆池，施工过程中应将废弃的冒浆液导入或排入泥浆池，沉淀凝聚后集中运至场外存放或弃置；（2）旋喷前检查高压设备和管路系统，其压力和流量必须满足设计要求；注浆管及喷嘴内不得有任何杂物；注浆管接头的密封圈必须良好。（3）做好每个孔位的施工记录，记录实际孔位、孔深和每个钻孔内的地下障碍物、注浆量等资料；（4）当注浆管贯入土中、喷嘴达到设计标高时，即可按确定的施工参数喷射注浆。喷射时应先达到预定的喷射压力，量正常后再逐渐提升注浆管，由下而上旋喷注浆。（5）每次旋喷时，均应先喷浆后旋转和提升，以防止浆管扭断。（6）配制水泥浆时，水灰比要求按设计规定，不得随意更改，在喷浆过程中应防止水泥浆沉淀，使浓度降低。每次投料后拌合时间不得少于 3min，待压浆前将浆液倒入集料斗中。水泥浆应随拌随用。（7）高压喷射注浆过程中出现突然下降、上升或大量冒浆等异常情况时，应查明产生的原因并及时实行措施。（8）一旦出现中断供浆、供气，应立即将喷管下沉至停供点以下 0.3m，待复供后再行提升。（9）提升速度按 0.10～0.15m/min，旋喷速度为 10r/min；水泥浆喷射压力不小于25MPa，喷浆量为 50～100L/min，砂卵土层宜缓慢提升、复喷，确保止水效果。（10）桩端以穿过砂层并进入基坑底深度不小于 2.0m 标准双控，施工中应根据实际地质情况调整桩长确保止水帷幕达到要求深度。6、废弃浆液处理：...
