南京奥林匹克体育中心主体育场电气工程施工监理实施细则

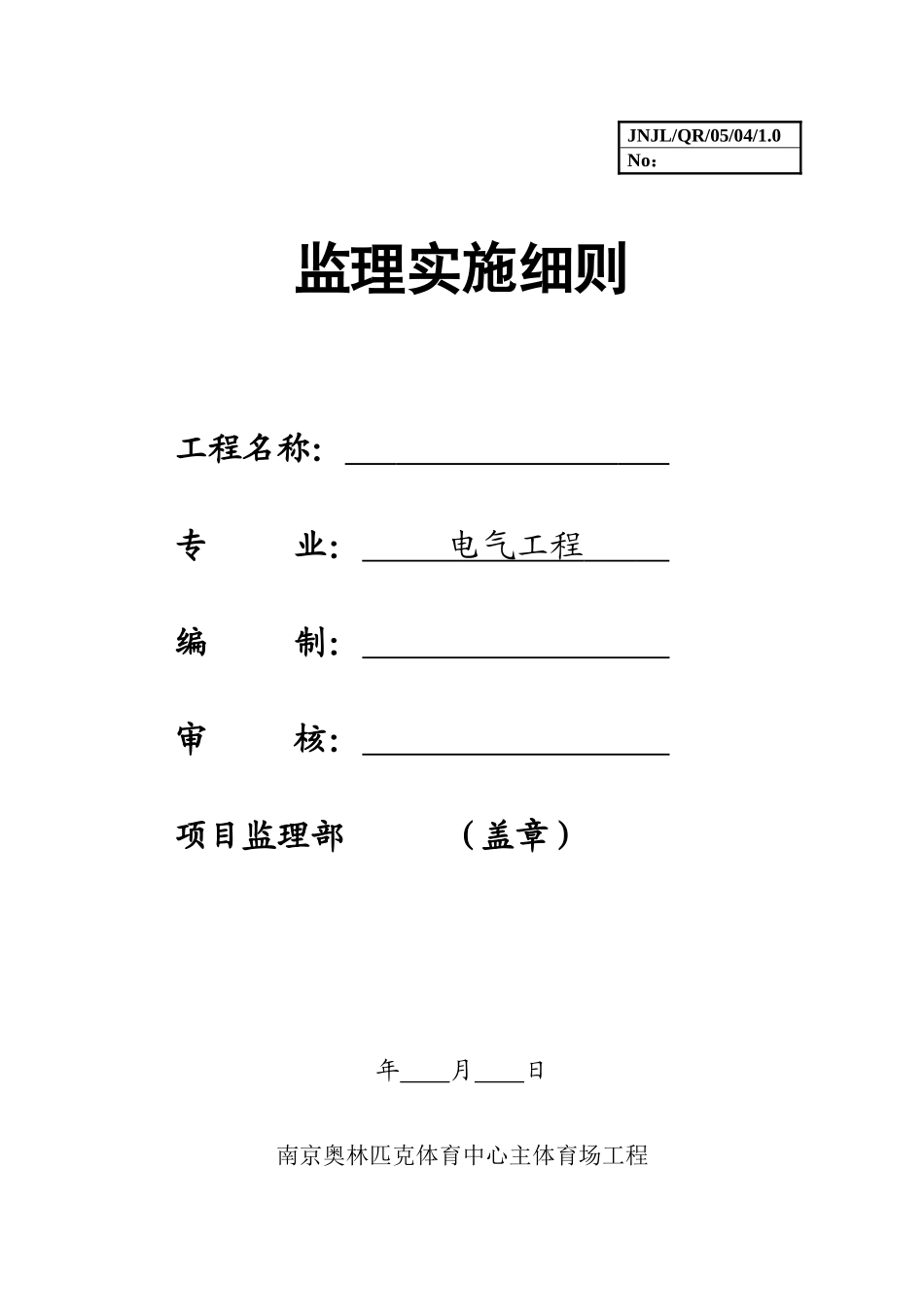

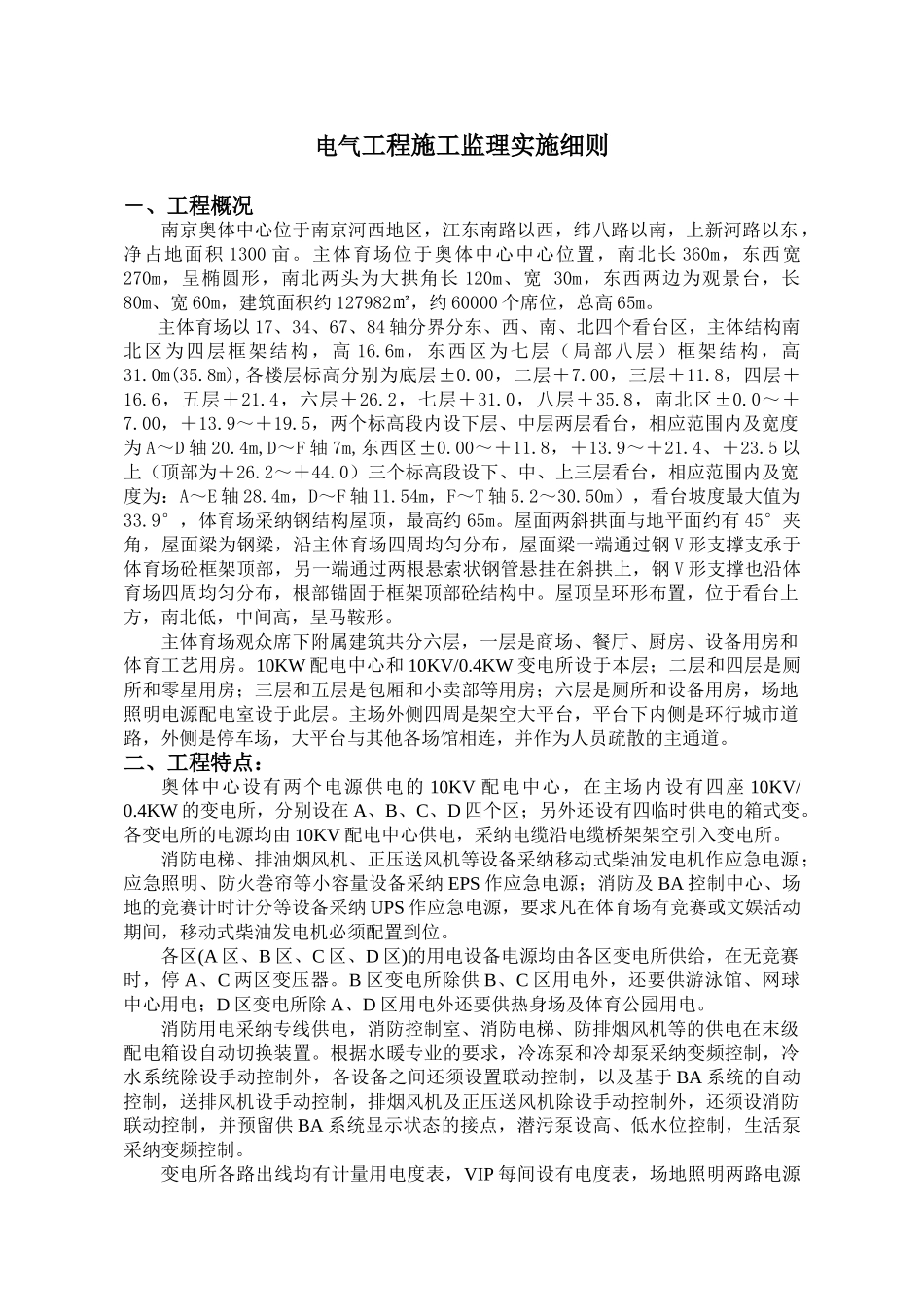

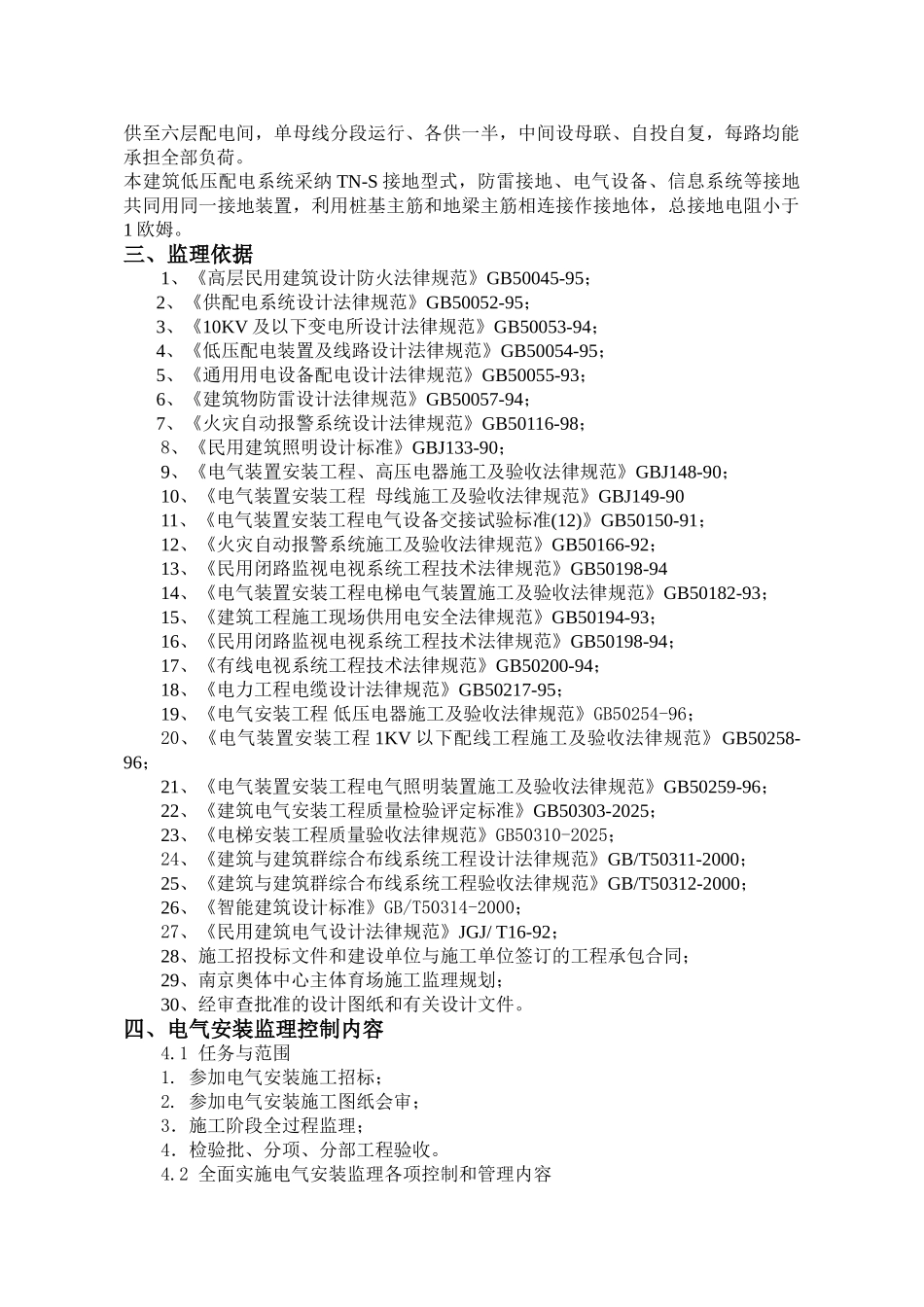

JNJL/QR/05/04/1.0No：监理实施细则工程名称： 专 业： 电气工程 编 制： 审 核： 项目监理部 （盖章）年 月 日南京奥林匹克体育中心主体育场工程电气工程施工监理实施细则－、工程概况南京奥体中心位于南京河西地区，江东南路以西，纬八路以南，上新河路以东，净占地面积 1300 亩。主体育场位于奥体中心中心位置，南北长 360m，东西宽270m，呈椭圆形，南北两头为大拱角长 120m、宽 30m，东西两边为观景台，长80m、宽 60m，建筑面积约 127982㎡，约 60000 个席位，总高 65m。主体育场以 17、34、67、84 轴分界分东、西、南、北四个看台区，主体结构南北区为四层框架结构，高 16.6m，东西区为七层（局部八层）框架结构，高31.0m(35.8m),各楼层标高分别为底层±0.00，二层＋7.00，三层＋11.8，四层＋16.6，五层＋21.4，六层＋26.2，七层＋31.0，八层＋35.8，南北区±0.0～＋7.00，＋13.9～＋19.5，两个标高段内设下层、中层两层看台，相应范围内及宽度为 A～D 轴 20.4m,D～F 轴 7m,东西区±0.00～＋11.8，＋13.9～＋21.4、＋23.5 以上（顶部为＋26.2～＋44.0）三个标高段设下、中、上三层看台，相应范围内及宽度为：A～E 轴 28.4m，D～F 轴 11.54m，F～T 轴 5.2～30.50m），看台坡度最大值为33.9°，体育场采纳钢结构屋顶，最高约 65m。屋面两斜拱面与地平面约有 45°夹角，屋面梁为钢梁，沿主体育场四周均匀分布，屋面梁一端通过钢 V 形支撑支承于体育场砼框架顶部，另一端通过两根悬索状钢管悬挂在斜拱上，钢 V 形支撑也沿体育场四周均匀分布，根部锚固于框架顶部砼结构中。屋顶呈环形布置，位于看台上方，南北低，中间高，呈马鞍形。主体育场观众席下附属建筑共分六层，一层是商场、餐厅、厨房、设备用房和体育工艺用房。10KW 配电中心和 10KV/0.4KW 变电所设于本层；二层和四层是厕所和零星用房；三层和五层是包厢和小卖部等用房；六层是厕所和设备用房，场地照明电源配电室设于此层。主场外侧四周是架空大平台，平台下内侧是环行城市道路，外侧是停车场，大平台与其他各场馆相连，并作为人员疏散的主通道。二、工程特点：奥体中心设有两个电源供电的 10KV 配电中心，在主场内设有四座 10KV/0.4KW 的变电所，分别设在 A、B、C、D 四个区；另外还设有四临时供电的箱式变。各变电所的电源均由 10KV 配电中心供电，采纳电缆沿电缆桥架架空引入变电所。消防电梯、排油烟风机、正压送风机等设备...
