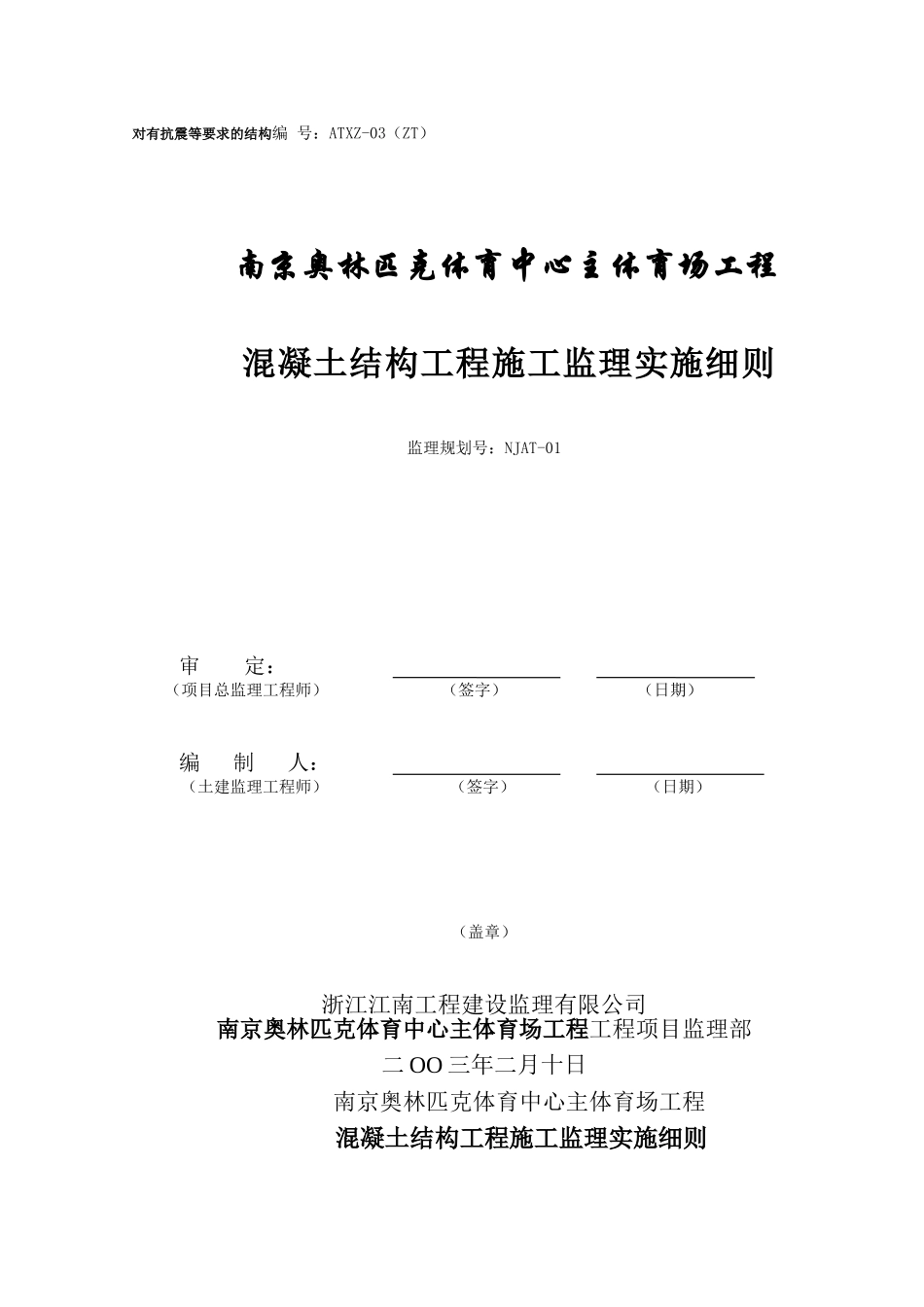

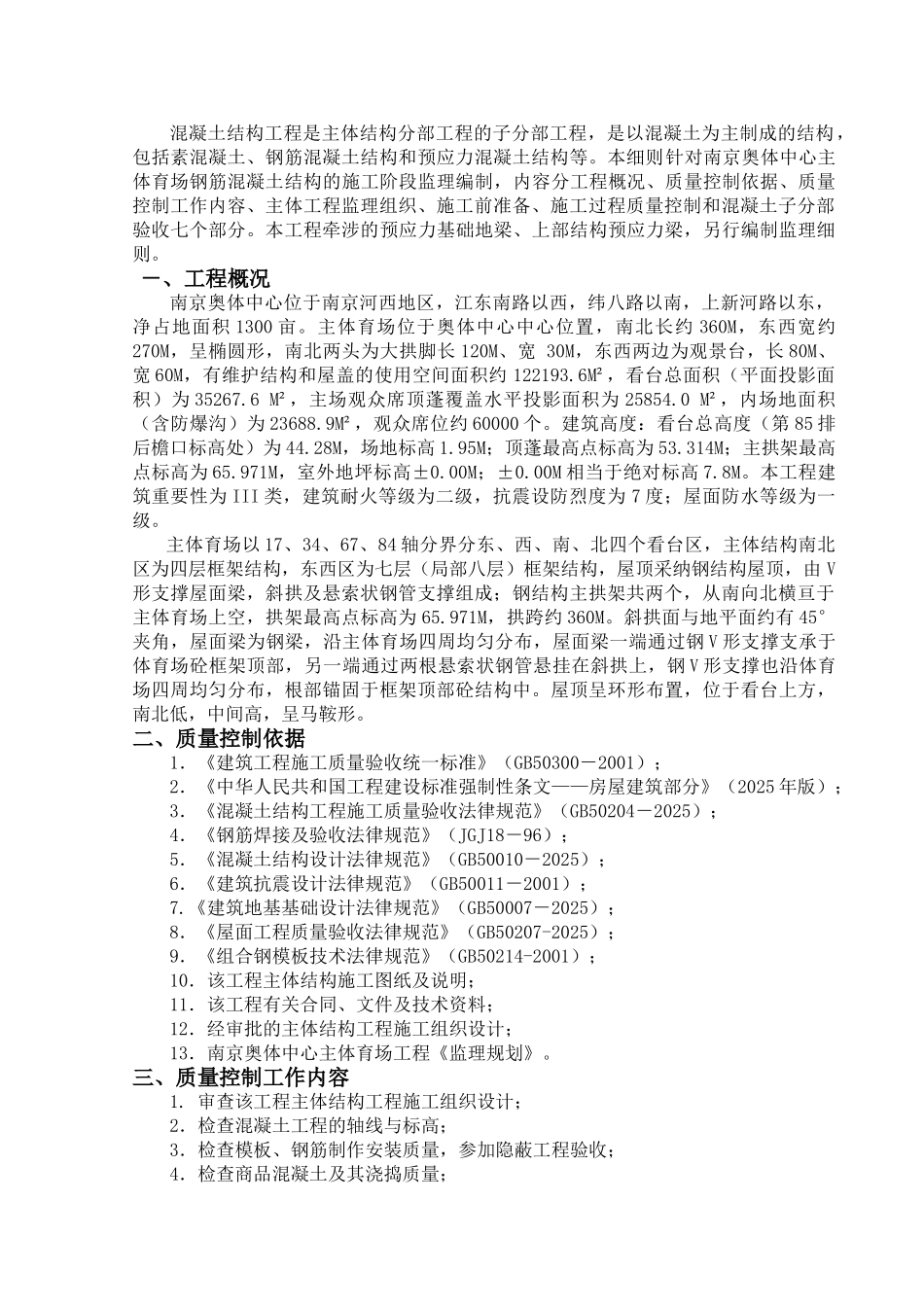

对有抗震等要求的结构编 号：ATXZ-03（ZT）南京奥林匹克体育中心主体育场工程混凝土结构工程施工监理实施细则监理规划号：NJAT-01审 定：（项目总监理工程师） （签字） （日期）编 制 人：（土建监理工程师） （签字） （日期）（盖章）浙江江南工程建设监理有限公司南京奥林匹克体育中心主体育场工程工程项目监理部二 OO 三年二月十日南京奥林匹克体育中心主体育场工程混凝土结构工程施工监理实施细则混凝土结构工程是主体结构分部工程的子分部工程，是以混凝土为主制成的结构，包括素混凝土、钢筋混凝土结构和预应力混凝土结构等。本细则针对南京奥体中心主体育场钢筋混凝土结构的施工阶段监理编制，内容分工程概况、质量控制依据、质量控制工作内容、主体工程监理组织、施工前准备、施工过程质量控制和混凝土子分部验收七个部分。本工程牵涉的预应力基础地梁、上部结构预应力梁，另行编制监理细则。 －、工程概况南京奥体中心位于南京河西地区，江东南路以西，纬八路以南，上新河路以东，净占地面积 1300 亩。主体育场位于奥体中心中心位置，南北长约 360M，东西宽约270M，呈椭圆形，南北两头为大拱脚长 120M、宽 30M，东西两边为观景台，长 80M、宽 60M，有维护结构和屋盖的使用空间面积约 122193.6M²，看台总面积（平面投影面积）为 35267.6 M²，主场观众席顶蓬覆盖水平投影面积为 25854.0 M²，内场地面积（含防爆沟）为 23688.9M²，观众席位约 60000 个。建筑高度：看台总高度（第 85 排后檐口标高处）为 44.28M，场地标高 1.95M；顶蓬最高点标高为 53.314M；主拱架最高点标高为 65.971M，室外地坪标高±0.00M；±0.00M 相当于绝对标高 7.8M。本工程建筑重要性为 III 类，建筑耐火等级为二级，抗震设防烈度为 7 度；屋面防水等级为一级。主体育场以 17、34、67、84 轴分界分东、西、南、北四个看台区，主体结构南北区为四层框架结构，东西区为七层（局部八层）框架结构，屋顶采纳钢结构屋顶，由 V形支撑屋面梁，斜拱及悬索状钢管支撑组成；钢结构主拱架共两个，从南向北横亘于主体育场上空，拱架最高点标高为 65.971M，拱跨约 360M。斜拱面与地平面约有 45°夹角，屋面梁为钢梁，沿主体育场四周均匀分布，屋面梁一端通过钢 V 形支撑支承于体育场砼框架顶部，另一端通过两根悬索状钢管悬挂在斜拱上，钢 V 形支撑也沿体育场四周均匀分布，根部锚固于框架顶部砼结构中。屋顶呈环形布置，...
