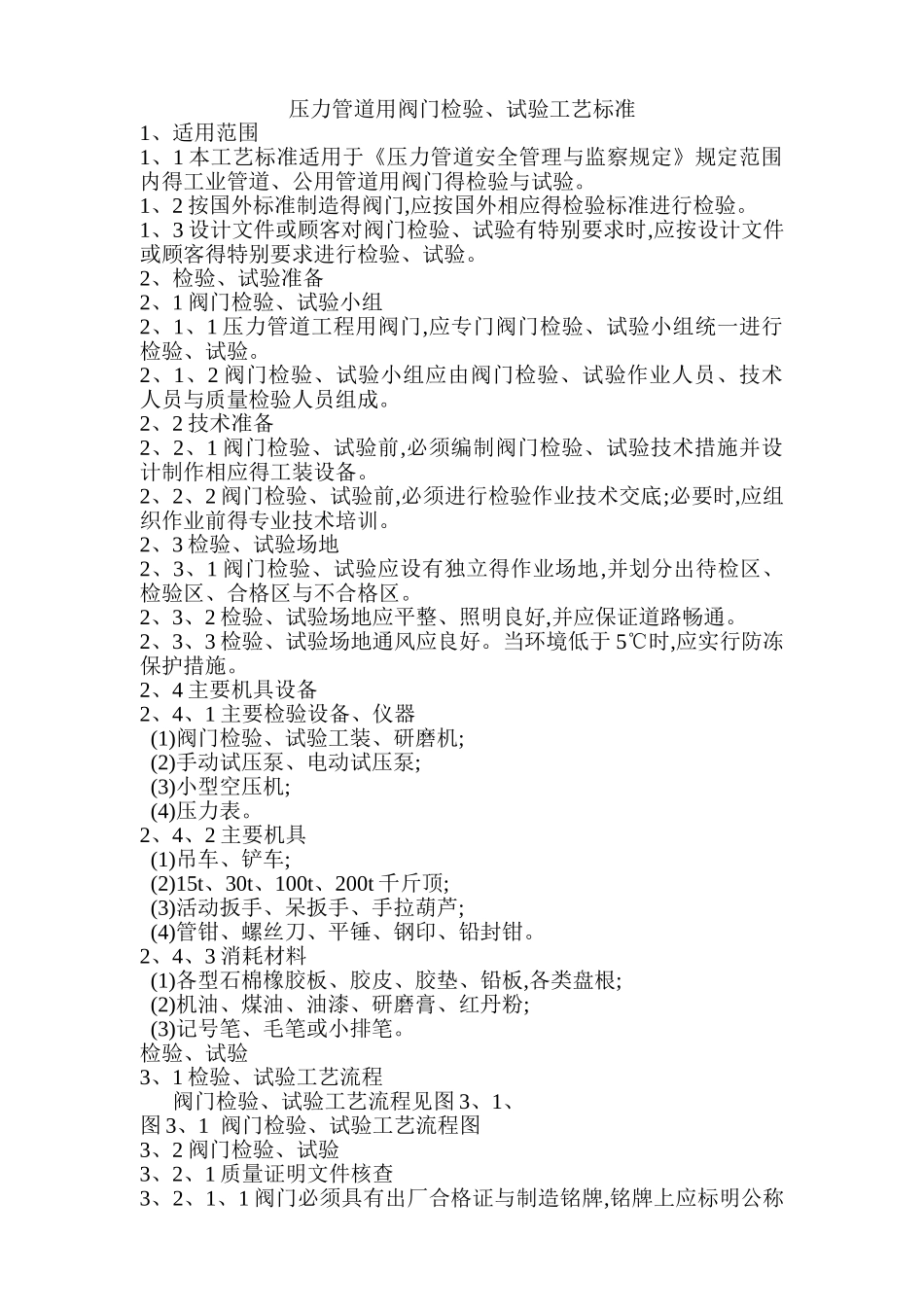

压力管道用阀门检验、试验工艺标准1、适用范围1、1 本工艺标准适用于《压力管道安全管理与监察规定》规定范围内得工业管道、公用管道用阀门得检验与试验。1、2 按国外标准制造得阀门,应按国外相应得检验标准进行检验。1、3 设计文件或顾客对阀门检验、试验有特别要求时,应按设计文件或顾客得特别要求进行检验、试验。2、检验、试验准备2、1 阀门检验、试验小组2、1、1 压力管道工程用阀门,应专门阀门检验、试验小组统一进行检验、试验。2、1、2 阀门检验、试验小组应由阀门检验、试验作业人员、技术人员与质量检验人员组成。2、2 技术准备2、2、1 阀门检验、试验前,必须编制阀门检验、试验技术措施并设计制作相应得工装设备。2、2、2 阀门检验、试验前,必须进行检验作业技术交底;必要时,应组织作业前得专业技术培训。2、3 检验、试验场地2、3、1 阀门检验、试验应设有独立得作业场地,并划分出待检区、检验区、合格区与不合格区。2、3、2 检验、试验场地应平整、照明良好,并应保证道路畅通。2、3、3 检验、试验场地通风应良好。当环境低于 5℃时,应实行防冻保护措施。2、4 主要机具设备2、4、1 主要检验设备、仪器(1)阀门检验、试验工装、研磨机;(2)手动试压泵、电动试压泵;(3)小型空压机;(4)压力表。2、4、2 主要机具(1)吊车、铲车;(2)15t、30t、100t、200t 千斤顶;(3)活动扳手、呆扳手、手拉葫芦;(4)管钳、螺丝刀、平锤、钢印、铅封钳。2、4、3 消耗材料(1)各型石棉橡胶板、胶皮、胶垫、铅板,各类盘根;(2)机油、煤油、油漆、研磨膏、红丹粉;(3)记号笔、毛笔或小排笔。检验、试验3、1 检验、试验工艺流程阀门检验、试验工艺流程见图 3、1、图 3、1 阀门检验、试验工艺流程图3、2 阀门检验、试验3、2、1 质量证明文件核查3、2、1、1 阀门必须具有出厂合格证与制造铭牌,铭牌上应标明公称压力、公称通径、工作温度、工作介质与阀号型号。3、2、1、2 高压阀门,合金钢阀门及特别阀门应由产品质量证明书。设计要求作低温密封试验得阀门,制造厂应出具低温密封性试验合格证明书。3、2、1、3 剧毒介质管道与设计压力大于或等于 9、81Mpa 得易燃、可燃介质管道使用得铸钢阀门,制造厂应逐个进行阀体无损检测并出具质量记录文件。3、2、2 外观检查3、2、、2、1 阀门内应无积水、锈蚀与脏污,阀门两端应设防护盖保护。阀门外漏得螺纹与接管部分应有保护措施。3、2、2、2 阀门外表应无油漆脱落与损伤缺陷;铸件表面应平整光滑、无...
