变电站改造工程二次电气安装方案

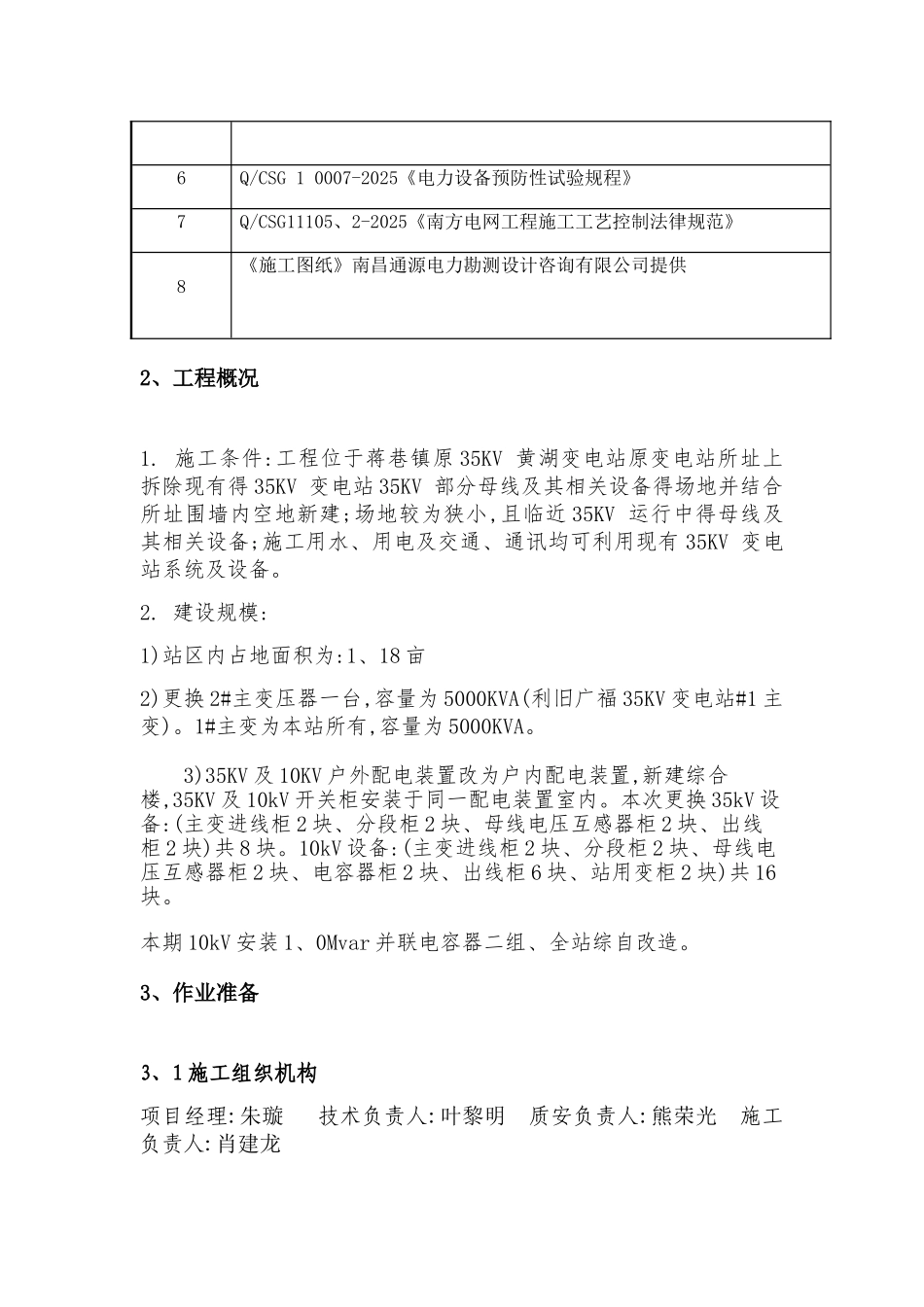

黄湖 35kV 变电站改造工程屏柜安装及二次接线安装施工方案五洋电力建设股份有限公司2025 年南昌县 35KV 黄湖变电站改造工程项目部 二零一八年五月2025 年南昌县黄湖 35kV 变电站改造工程 批准: 审核: 会签: 编写:1、 编写依据序号标准及法律规范名称1GB50150-2025《电气装置安装工程 电气设备交接试验标准》2GB50171-92《电气装置安装工程盘、柜及二次线回路施工及验收法律规范》3DL 408-91《电业安全工作规程》(发电厂与变电所电气部分)4DL5009、3-1997《电力建设安全工作规程》(变电所部分)5Q/CSG10001-2025《变电站安健环设施标准》6Q/CSG 1 0007-2025《电力设备预防性试验规程》7Q/CSG11105、2-2025《南方电网工程施工工艺控制法律规范》8《施工图纸》南昌通源电力勘测设计咨询有限公司提供2、工程概况1. 施工条件:工程位于蒋巷镇原 35KV 黄湖变电站原变电站所址上拆除现有得 35KV 变电站 35KV 部分母线及其相关设备得场地并结合所址围墙内空地新建;场地较为狭小,且临近 35KV 运行中得母线及其相关设备;施工用水、用电及交通、通讯均可利用现有 35KV 变电站系统及设备。 2. 建设规模: 1)站区内占地面积为:1、18 亩2)更换 2#主变压器一台,容量为 5000KVA(利旧广福 35KV 变电站#1 主变)。1#主变为本站所有,容量为 5000KVA。3)35KV 及 10KV 户外配电装置改为户内配电装置,新建综合楼,35KV 及 10kV 开关柜安装于同一配电装置室内。本次更换 35kV 设备:(主变进线柜 2 块、分段柜 2 块、母线电压互感器柜 2 块、出线柜 2 块)共 8 块。10kV 设备:(主变进线柜 2 块、分段柜 2 块、母线电压互感器柜 2 块、电容器柜 2 块、出线柜 6 块、站用变柜 2 块)共 16块。本期 10kV 安装 1、0Mvar 并联电容器二组、全站综自改造。3、作业准备3、1 施工组织机构项目经理:朱璇 技术负责人:叶黎明 质安负责人:熊荣光 施工负责人:肖建龙3、2 人员配备表 4-1 作业人员配备工序名称建议工作人数负责人数监护人数开箱检查8肖建龙叶黎明屏柜搬运12肖建龙叶黎明基础定位4肖建龙0屏柜、端子箱安装6肖建龙叶黎明二次盘柜接地2肖建龙0二次接线8肖建龙0注:作业人数根据具体工程量规模配备。3、3 工器具及仪器仪表配置表 4-2 主要工器具及仪器表配置序号名称规格/编号单位数量备注1手电钻台12磨光机台23电源线架220V*30M台34电缆剪SH-250台25手锤6P把36绝缘梯3M把17撬杠1-1、2M根48电风筒...
