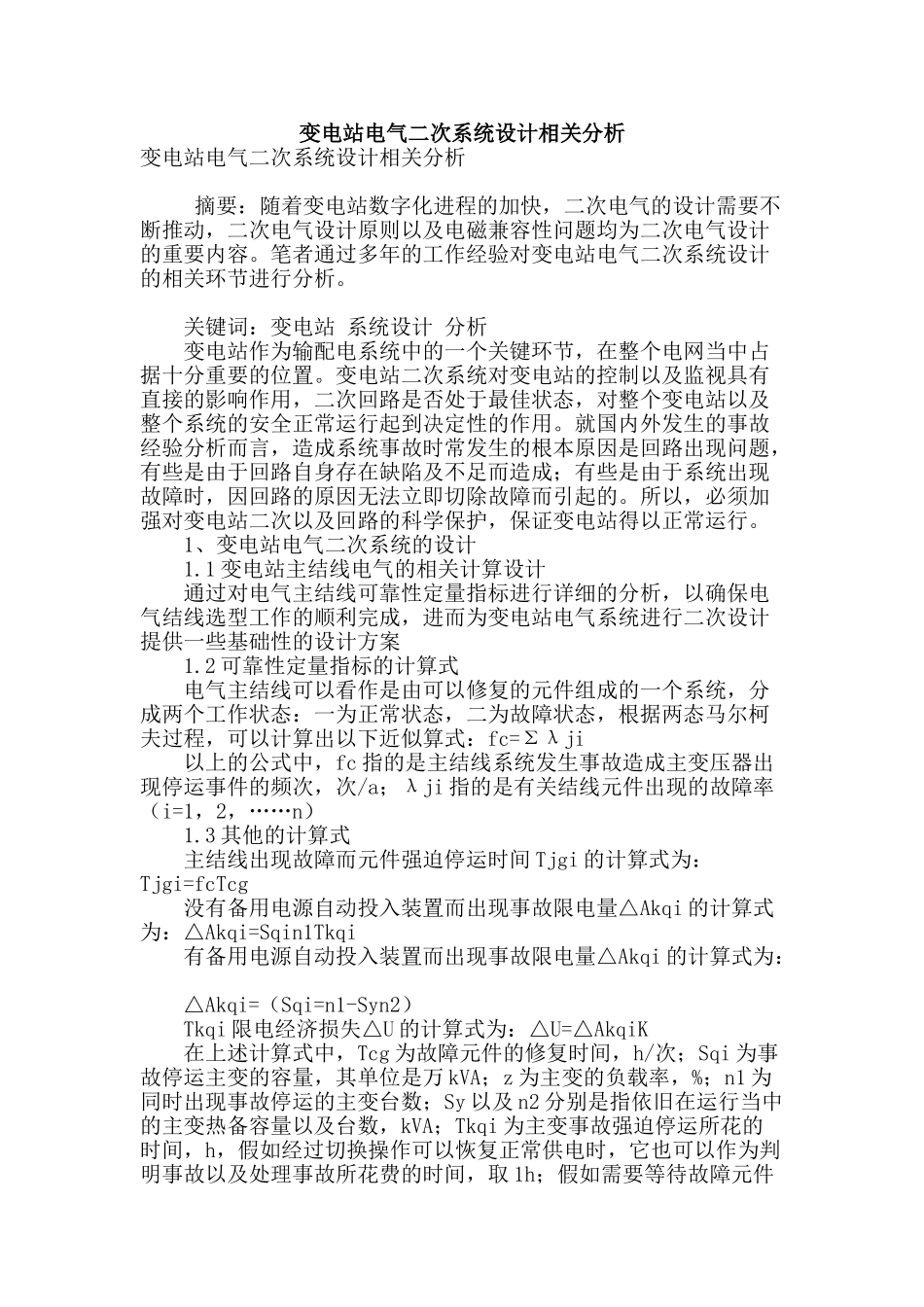

变电站电气二次系统设计相关分析

变电站电气二次系统设计相关分析变电站电气二次系统设计相关分析 摘要：随着变电站数字化进程的加快，二次电气的设计需要不断推动，二次电气设计原则以及电磁兼容性问题均为二次电气设计的重要内容。笔者通过多年的工作经验对变电站电气二次系统设计的相关环节进行分析。 关键词：变电站 系统设计 分析 变电站作为输配电系统中的一个关键环节，在整个电网当中占据十分重要的位置。变电站二次系统对变电站的控制以及监视具有直接的影响作用，二次回路是否处于最佳状态，对整个变电站以及整个系统的安全正常运行起到决定性的作用。就国内外发生的事故经验分析而言，造成系统事故时常发生的根本原因是回路出现问题，有些是由于回路自身存在缺陷及不足而造成；有些是由于系统出现故障时，因回路的原因无法立即切除故障而引起的。所以，必须加强对变电站二次以及回路的科学保护，保证变电站得以正常运行。 1、变电站电气二次系统的设计 1.1 变电站主结线电气的相关计算设计 通过对电气主结线可靠性定量指标进行详细的分析，以确保电气结线选型工作的顺利完成，进而为变电站电气系统进行二次设计提供一些基础性的设计方案 1.2 可靠性定量指标的计算式 电气主结线可以看作是由可以修复的元件组成的一个系统，分成两个工作状态：一为正常状态，二为故障状态，根据两态马尔柯夫过程，可以计算出以下近似算式：fc=Σλji 以上的公式中，fc 指的是主结线系统发生事故造成主变压器出现停运事件的频次，次/a；λji 指的是有关结线元件出现的故障率（i=1，2，……n） 1.3 其他的计算式 主结线出现故障而元件强迫停运时间 Tjgi 的计算式为： Tjgi=fcTcg 没有备用电源自动投入装置而出现事故限电量△Akqi 的计算式为：△Akqi=Sqin1Tkqi 有备用电源自动投入装置而出现事故限电量△Akqi 的计算式为： △Akqi=（Sqi=n1-Syn2） Tkqi 限电经济损失△U 的计算式为：△U=△AkqiK 在上述计算式中，Tcg 为故障元件的修复时间，h/次；Sqi 为事故停运主变的容量，其单位是万 kVA；z 为主变的负载率，%；n1 为同时出现事故停运的主变台数；Sy 以及 n2 分别是指依旧在运行当中的主变热备容量以及台数，kVA；Tkqi 为主变事故强迫停运所花的时间，h，假如经过切换操作可以恢复正常供电时，它也可以作为判明事故以及处理事故所花费的时间，取 1h；假如需要等待故障元件修复之后，才能恢复正常供电，则以 Tkqi=Tjqi 来表示；K 为单位电度...
