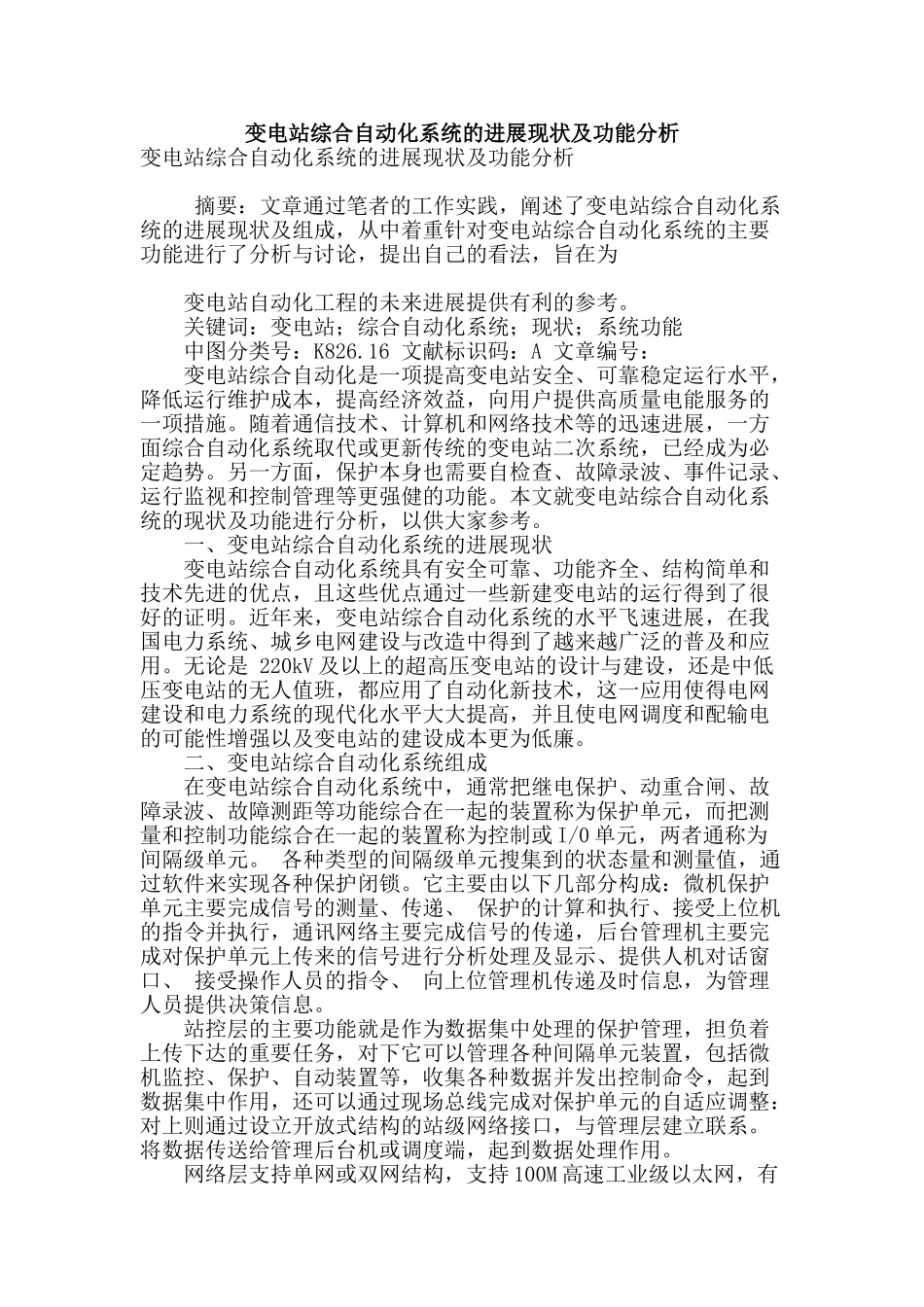

变电站综合自动化系统的进展现状及功能分析变电站综合自动化系统的进展现状及功能分析 摘要：文章通过笔者的工作实践，阐述了变电站综合自动化系统的进展现状及组成，从中着重针对变电站综合自动化系统的主要功能进行了分析与讨论，提出自己的看法，旨在为 变电站自动化工程的未来进展提供有利的参考。 关键词：变电站；综合自动化系统；现状；系统功能 中图分类号：K826.16 文献标识码：A 文章编号： 变电站综合自动化是一项提高变电站安全、可靠稳定运行水平，降低运行维护成本，提高经济效益，向用户提供高质量电能服务的一项措施。随着通信技术、计算机和网络技术等的迅速进展，一方面综合自动化系统取代或更新传统的变电站二次系统，已经成为必定趋势。另一方面，保护本身也需要自检查、故障录波、事件记录、运行监视和控制管理等更强健的功能。本文就变电站综合自动化系统的现状及功能进行分析，以供大家参考。 一、变电站综合自动化系统的进展现状 变电站综合自动化系统具有安全可靠、功能齐全、结构简单和技术先进的优点，且这些优点通过一些新建变电站的运行得到了很好的证明。近年来，变电站综合自动化系统的水平飞速进展，在我国电力系统、城乡电网建设与改造中得到了越来越广泛的普及和应用。无论是 220kV 及以上的超高压变电站的设计与建设，还是中低压变电站的无人值班，都应用了自动化新技术，这一应用使得电网建设和电力系统的现代化水平大大提高，并且使电网调度和配输电的可能性增强以及变电站的建设成本更为低廉。 二、变电站综合自动化系统组成 在变电站综合自动化系统中，通常把继电保护、动重合闸、故障录波、故障测距等功能综合在一起的装置称为保护单元，而把测量和控制功能综合在一起的装置称为控制或 I/0 单元，两者通称为间隔级单元。 各种类型的间隔级单元搜集到的状态量和测量值，通过软件来实现各种保护闭锁。它主要由以下几部分构成：微机保护单元主要完成信号的测量、传递、 保护的计算和执行、接受上位机的指令并执行，通讯网络主要完成信号的传递，后台管理机主要完成对保护单元上传来的信号进行分析处理及显示、提供人机对话窗口、 接受操作人员的指令、 向上位管理机传递及时信息，为管理人员提供决策信息。 站控层的主要功能就是作为数据集中处理的保护管理，担负着上传下达的重要任务，对下它可以管理各种间隔单元装置，包括微机监控、保护、自动装置等，收集各种数据并发出控制命令，...
