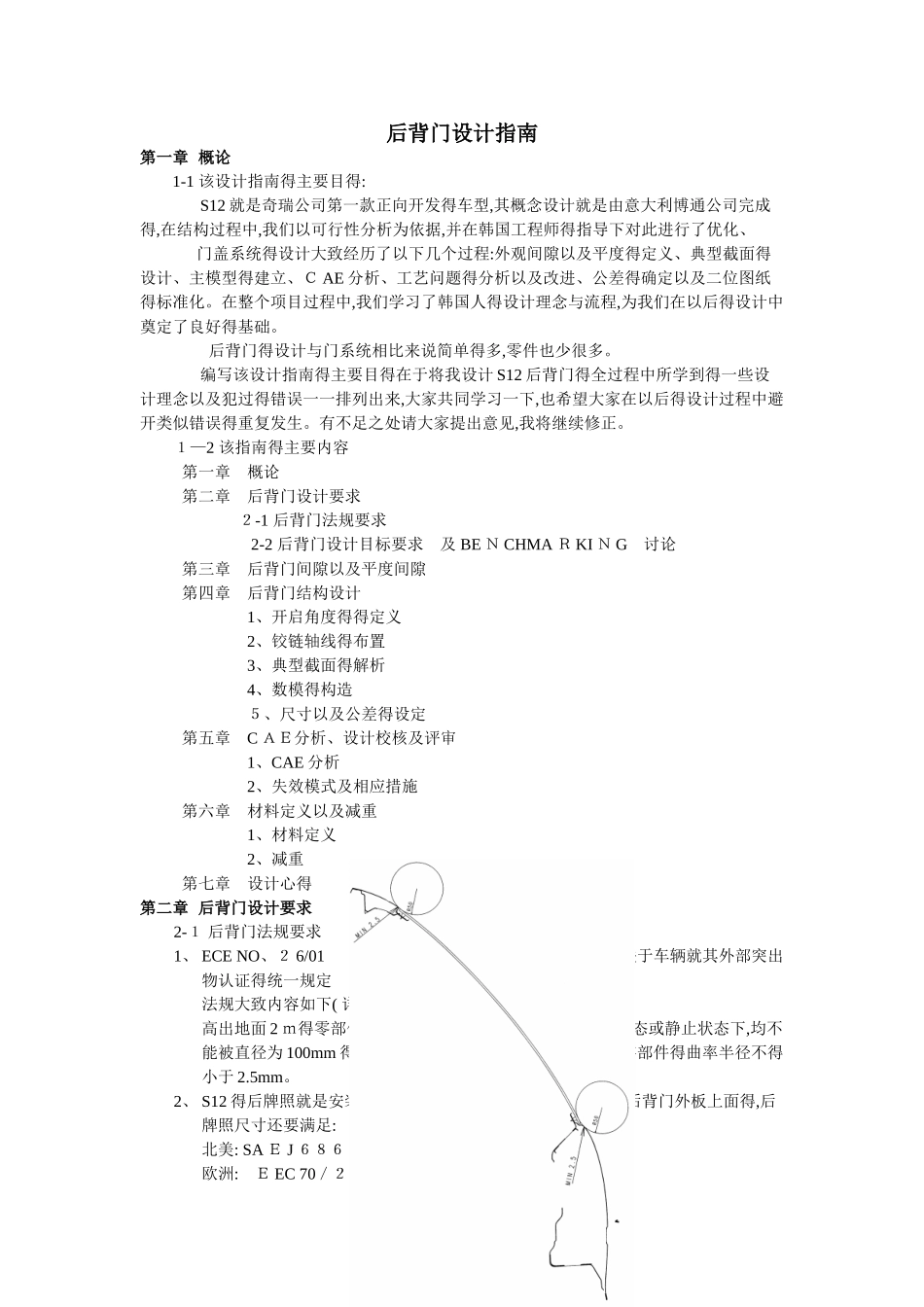

后背门设计指南第一章 概论1-1 该设计指南得主要目得:S12 就是奇瑞公司第一款正向开发得车型,其概念设计就是由意大利博通公司完成得,在结构过程中,我们以可行性分析为依据,并在韩国工程师得指导下对此进行了优化、 门盖系统得设计大致经历了以下几个过程:外观间隙以及平度得定义、典型截面得设计、主模型得建立、Ｃ AE 分析、工艺问题得分析以及改进、公差得确定以及二位图纸得标准化。在整个项目过程中,我们学习了韩国人得设计理念与流程,为我们在以后得设计中奠定了良好得基础。 后背门得设计与门系统相比来说简单得多,零件也少很多。编写该设计指南得主要目得在于将我设计 S12 后背门得全过程中所学到得一些设计理念以及犯过得错误一一排列出来,大家共同学习一下,也希望大家在以后得设计过程中避开类似错误得重复发生。有不足之处请大家提出意见,我将继续修正。１—2 该指南得主要内容第一章概论第二章后背门设计要求 ２-1 后背门法规要求 2-2 后背门设计目标要求 及 BE Ｎ CHMA Ｒ KI Ｎ G 讨论第三章后背门间隙以及平度间隙第四章后背门结构设计1、开启角度得得定义2、铰链轴线得布置3、典型截面得解析4、数模得构造５、尺寸以及公差得设定第五章C ＡＥ分析、设计校核及评审1、CAE 分析2、失效模式及相应措施第六章材料定义以及减重1、材料定义2、减重第七章设计心得第二章 后背门设计要求2-１ 后背门法规要求1、 ECE NO、２ 6/01 Ｅ EC N Ｏ。 74/483－7 ９/488——关于车辆就其外部突出物认证得统一规定法规大致内容如下( 详见标准 E ＣＥ N Ｏ。26/０ 1 ):高出地面 2 ｍ得零部件,或者低于底线得零部件,或者在工作状态或静止状态下,均不能被直径为 100mm 得球体所触及得零部件,车身外表面凸出零部件得曲率半径不得小于 2.5mm。2、 S12 得后牌照就是安装在后保险杠上面得,对于后牌照安装在后背门外板上面得,后牌照尺寸还要满足:北美: SA Ｅ J ６８６欧洲: Ｅ EC 70／２ 22国内: GB17 ５ 4 １—1 ９ 952-2 后背门设计目标要求 及 BENCH Ｍ A ＲＫ ING 讨论 Ｓ１ 2 得定位就是一款小型普及经经济型轿车;用途主要就是家用、上班代步、休闲旅行;用户主要面对:年轻积极向上、刚具初步经济实力得男性时尚青年兼顾性格开朗得年轻女性。因此要求该车在设计上要求时尚、美观、便宜、性能要好。第三章 后背门间隙以及平度得定义1、后背门与侧围外板之间间隙与平度:2、后...
