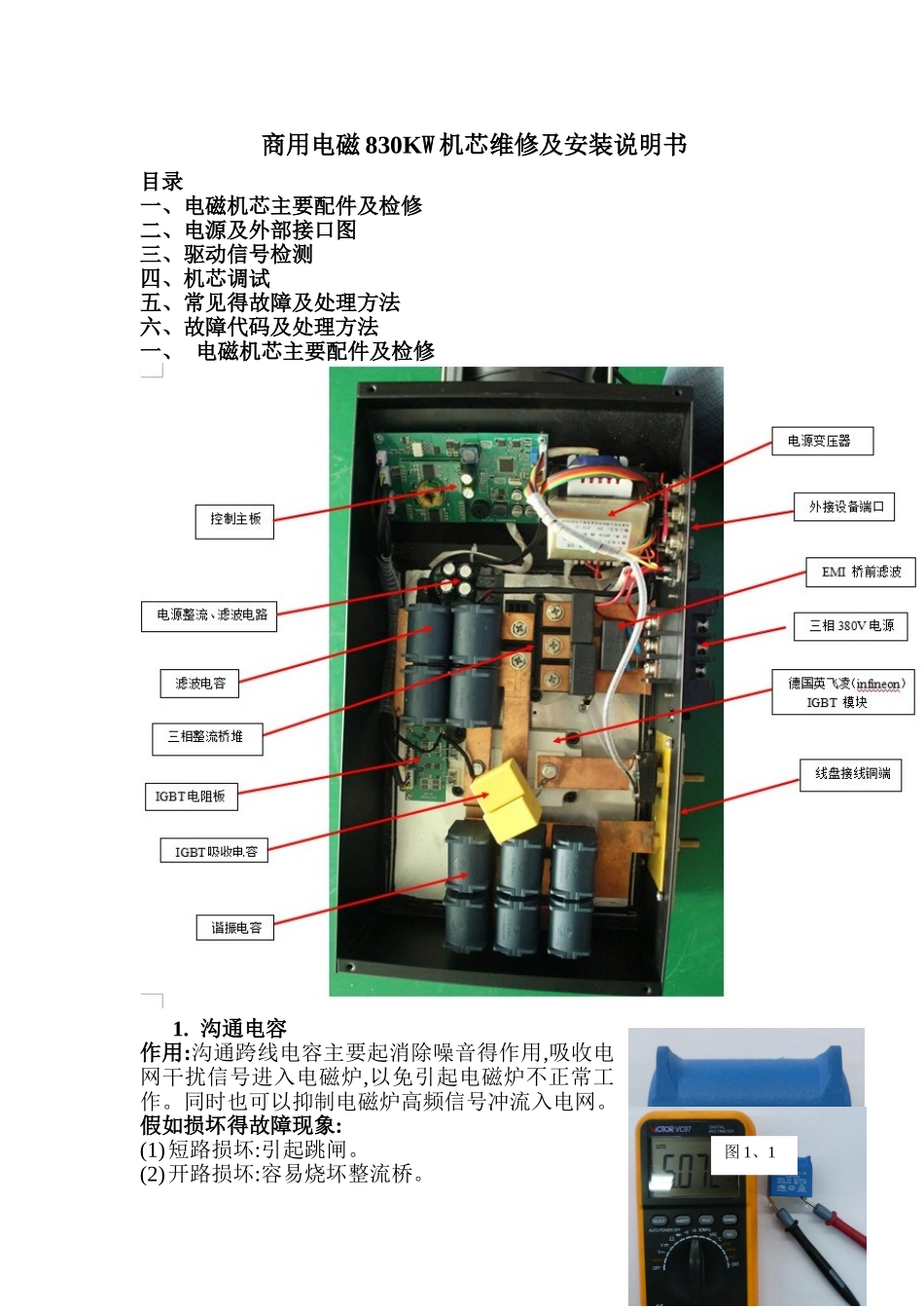

商用电磁 830KW 机芯维修及安装说明书目录一、电磁机芯主要配件及检修二、电源及外部接口图三、驱动信号检测四、机芯调试五、常见得故障及处理方法六、故障代码及处理方法一、 电磁机芯主要配件及检修1
沟通电容作用:沟通跨线电容主要起消除噪音得作用,吸收电网干扰信号进入电磁炉,以免引起电磁炉不正常工作
同时也可以抑制电磁炉高频信号冲流入电网
假如损坏得故障现象:(1)短路损坏:引起跳闸
(2)开路损坏:容易烧坏整流桥

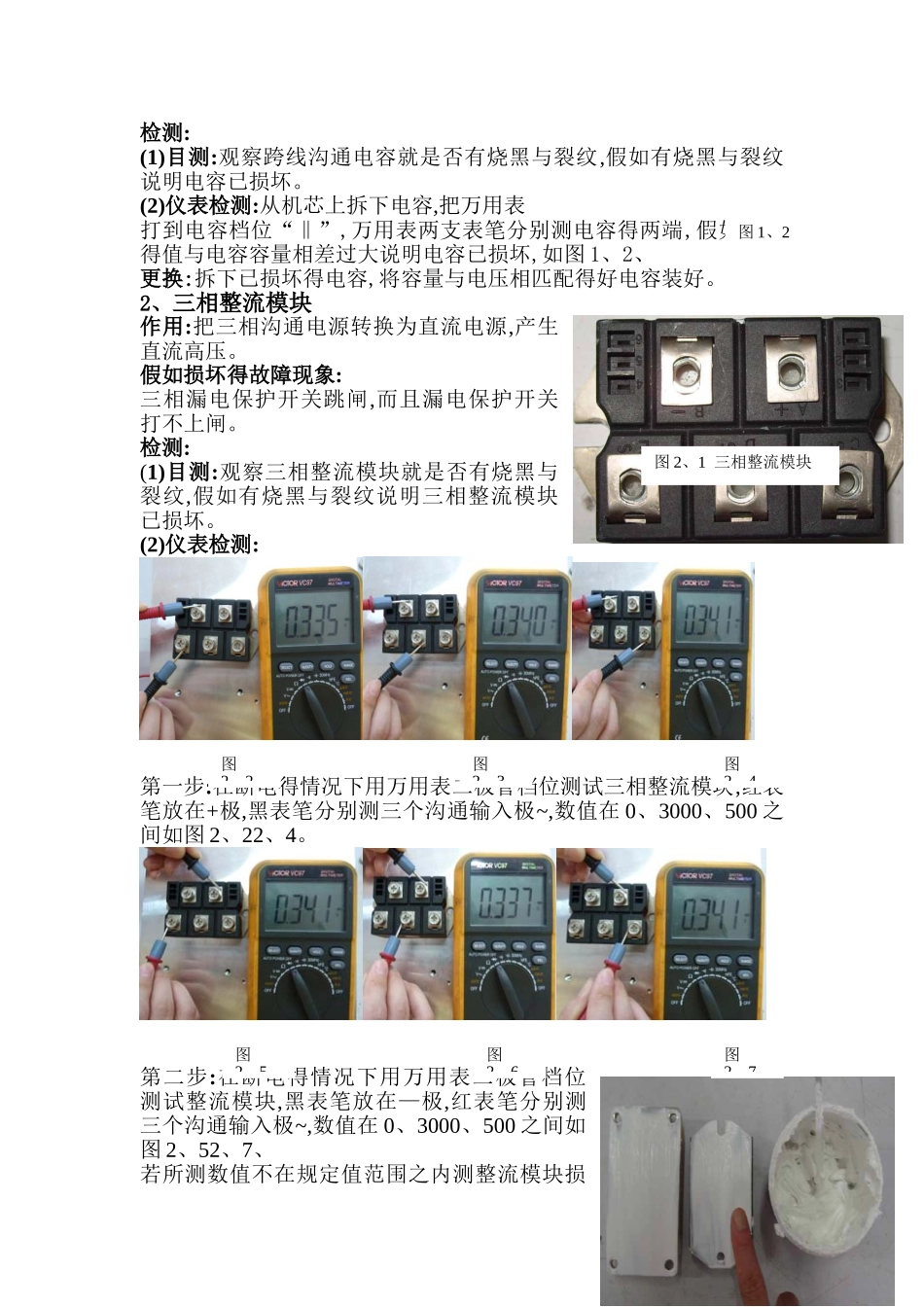

图 1、1检测:(1)目测:观察跨线沟通电容就是否有烧黑与裂纹,假如有烧黑与裂纹说明电容已损坏
(2)仪表检测:从机芯上拆下电容,把万用表打到电容档位“‖”,万用表两支表笔分别测电容得两端,假如显示得值与电容容量相差过大说明电容已损坏,如图 1、2、更换:拆下已损坏得电容,将容量与电压相匹配得好电容装好
2、三相整流模块作用:把三相沟通电源转换为直流电源,产生直流高压
假如损坏得故障现象:三相漏电保护开关跳闸,而且漏电保护开关打不上闸
检测:(1)目测:观察三相整流模块就是否有烧黑与裂纹,假如有烧黑与裂纹说明三相整流模块已损坏
(2)仪表检测:第一步:在断电得情况下用万用表二极管档位测试三相整流模块,红表笔放在+极,黑表笔分别测三个沟通输入极~,数值在 0、3000、500 之间如图 2、22、4
第二步:在断电得情况下用万用表二极管档位测试整流模块,黑表笔放在—极,红表笔分别测三个沟通输入极~,数值在 0、3000、500 之间如图 2、52、7、若所测数值不在规定值范围之内测整流模块损图 2、1 三相整流模块图 1、2图2、2 图2、3 图2、4 图2、5 图2、6 图2、7 坏更换::第一步:用 M5 内六角扳手,与 10 号套筒把损坏得三相整流模块拆下

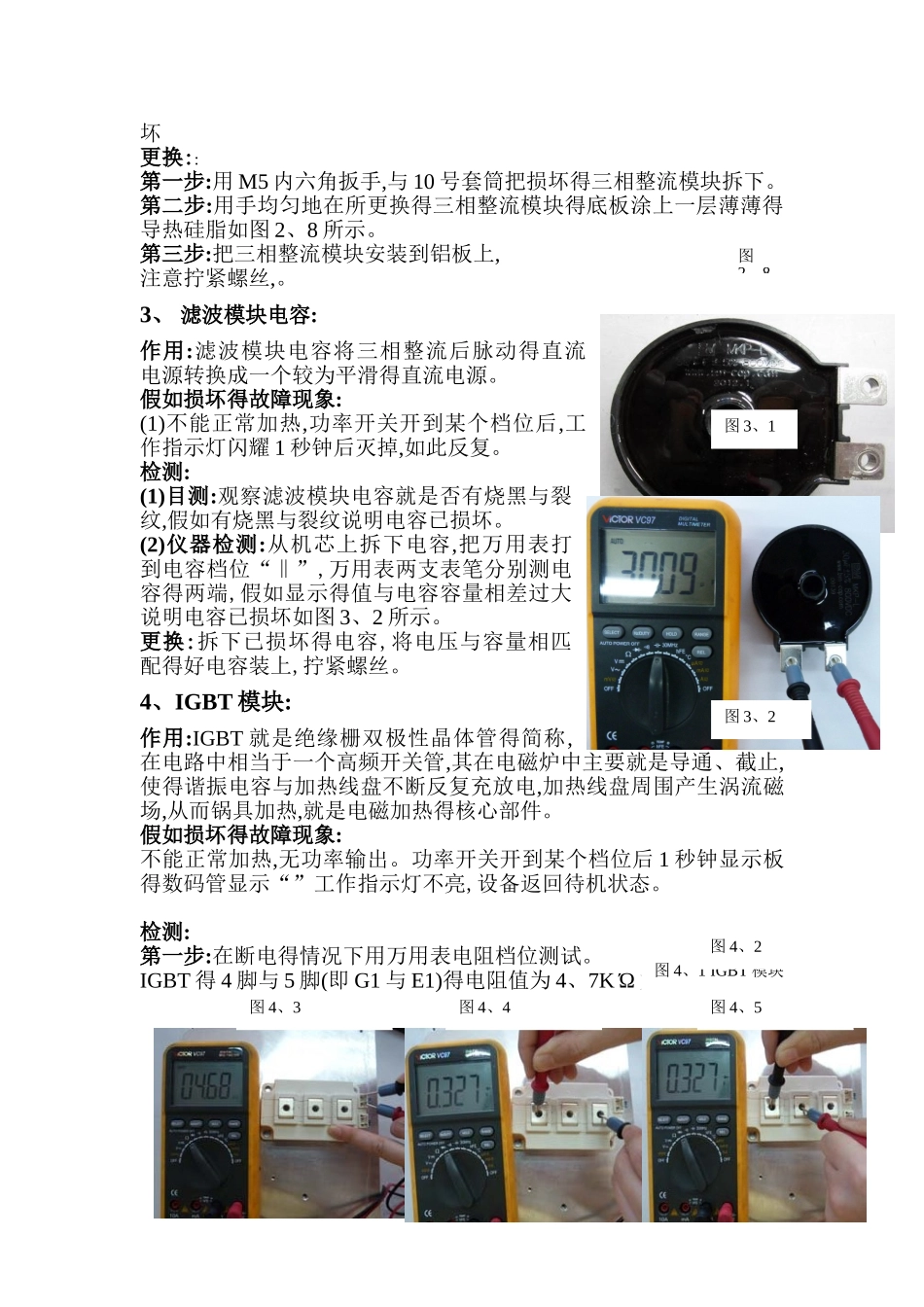

第二步:用手均匀地在所更换得三相整流模块得底板涂上一层薄薄得导热硅脂如图 2、8 所示
