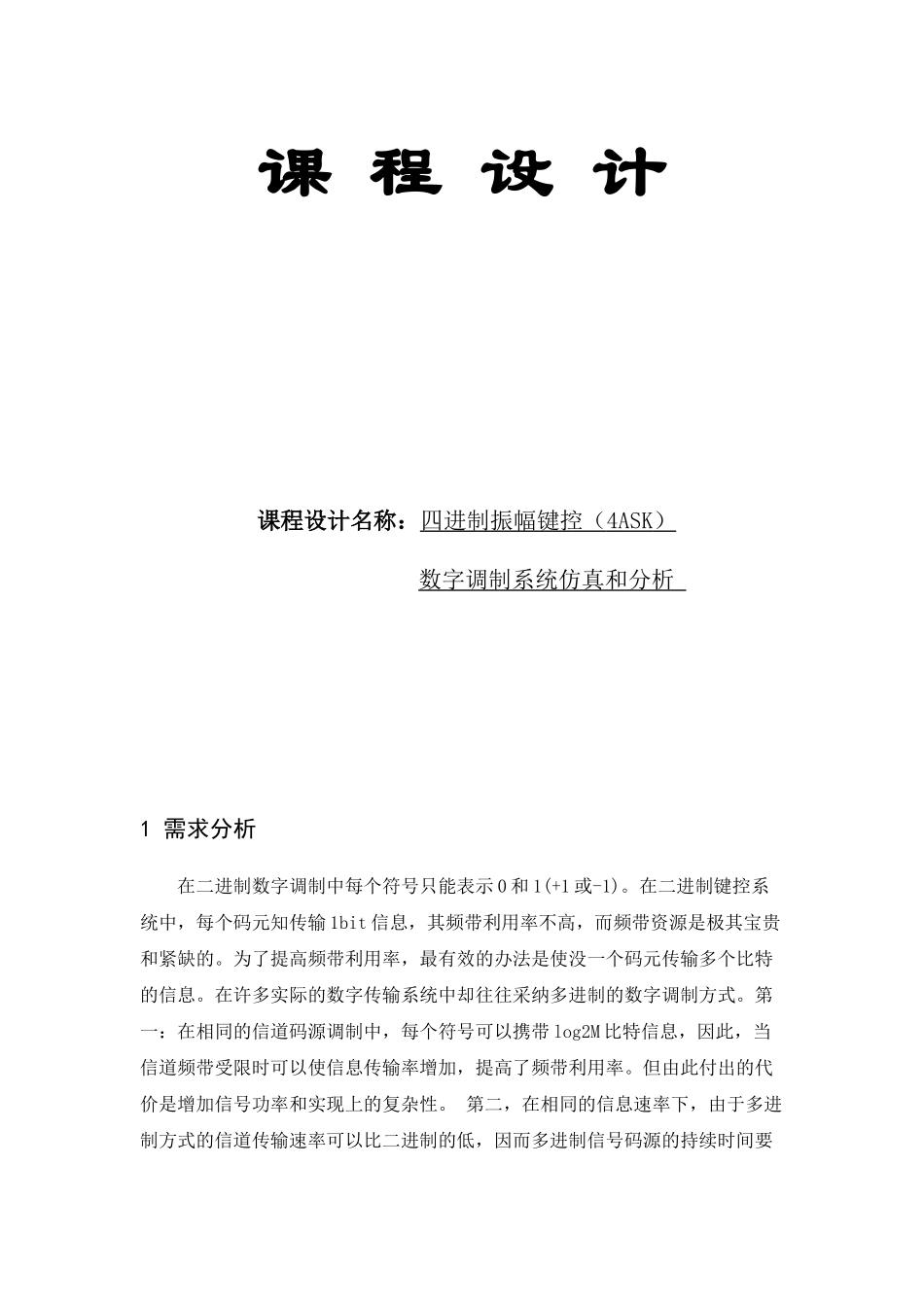

课 程 设 计课程设计名称：四进制振幅键控（ 4ASK ） 数字调制系统仿真和分析 1 需求分析在二进制数字调制中每个符号只能表示 0 和 1(+1 或-1)。在二进制键控系统中，每个码元知传输 1bit 信息，其频带利用率不高，而频带资源是极其宝贵和紧缺的。为了提高频带利用率，最有效的办法是使没一个码元传输多个比特的信息。在许多实际的数字传输系统中却往往采纳多进制的数字调制方式。第一：在相同的信道码源调制中，每个符号可以携带 log2M 比特信息，因此，当信道频带受限时可以使信息传输率增加，提高了频带利用率。但由此付出的代价是增加信号功率和实现上的复杂性。 第二，在相同的信息速率下，由于多进制方式的信道传输速率可以比二进制的低，因而多进制信号码源的持续时间要比二进制的宽。加宽码元宽度，就会增加信号码元的能量，也能减小由于信道特性引起的码间干扰的影响等。本次课程设计的任务是四进制振幅键控（4ASK）数字调制系统仿真和分析。主要内容是对二进制数字信源进行四进制振幅键控（4ASK）数字调制，画出信号波形及功率谱。并分析其性能。2 概要设计实际通信中的许多信道都不能直接传送基带信号，必须用基带信号对载波波形的某些参量进行控制，使得载波的这些参量随基带信号的变化而变化，即正弦载波调制。在数字通信系统中，有二进制数字调制和多进制调制。多进制数字调制与二进制数字调制相比又具有如下两个特点：在相同的码元传输率下，多进制系统的信息传输率比二进制系统的高；在相同的信息速率下，多进制信号码元的持续时间要比二进制的长，因此会增加码元的能量，减小信号特性引起的码间干扰的影响，利用层次化和模块化的设计方法，通过 MATLAB 软件平台，设计并实现了多进制幅移键控（M-ary Amplitude-Shift Keying，MASK）中的四电平调制（4-ary Amplitude Shift Keying，4ASK） 的调制系统和解调系统。本文首先介绍了四电平调制和解调的原理，随后介绍载波产生、振幅调制、振幅判别等功能模块的设计，最后给出了整体调制解调的模块图和仿真波形及在基于 VHDL 的 EPF10K10LC84 硬件平台上的测试结果。一﹑四进制 ASK 信号的表示式 多进制数字幅度调制（4ASK）又称为四电平调制，它是二进制数字幅度调制方式的推广。四进制幅度调制信号的载波振幅有四种取值，在一个码元期间内，发送其中的一种幅度的载波信号。MASK 已调信号的表示式为这里， 为 M 进制数字基带信号 式中， 是高...
