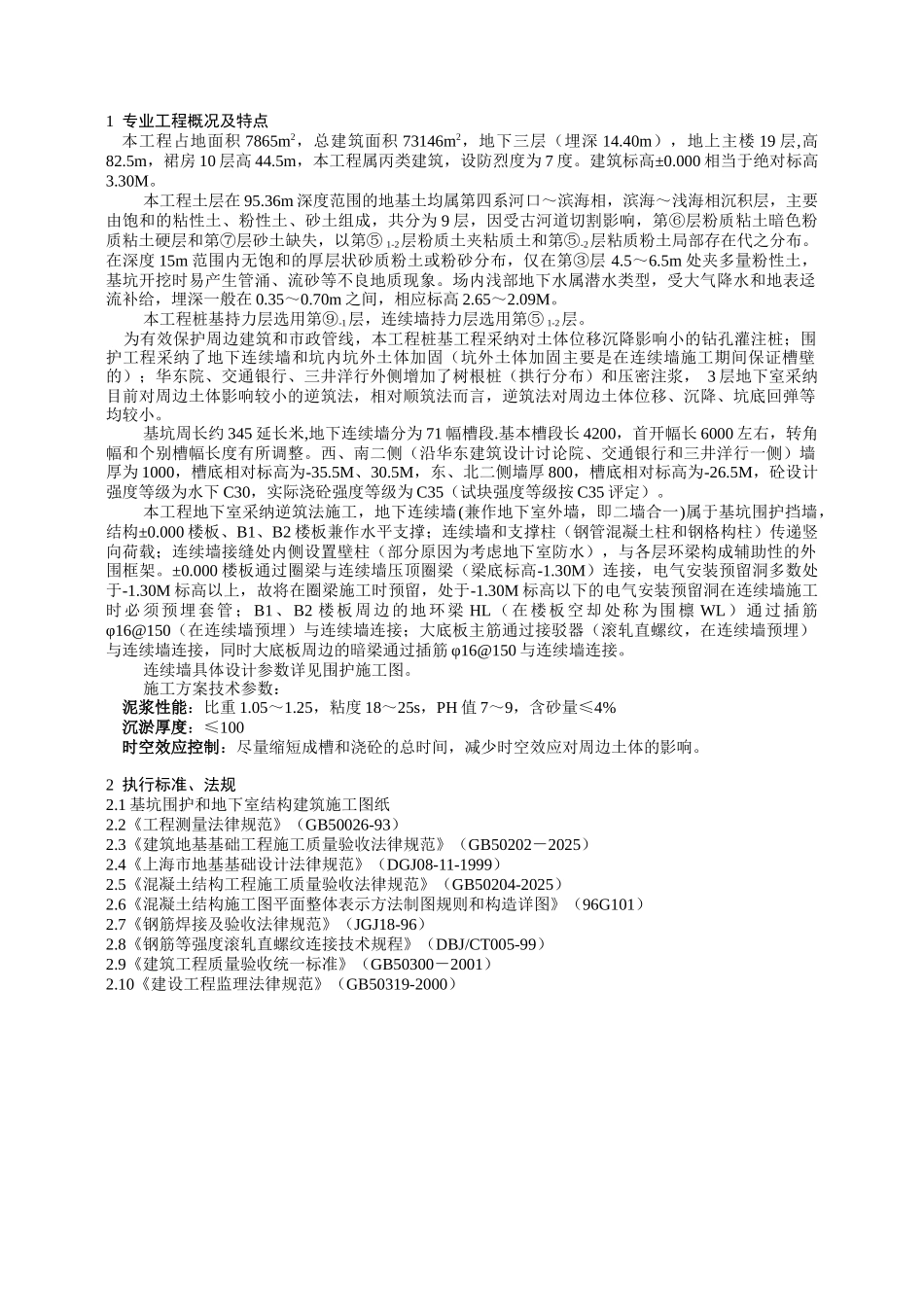

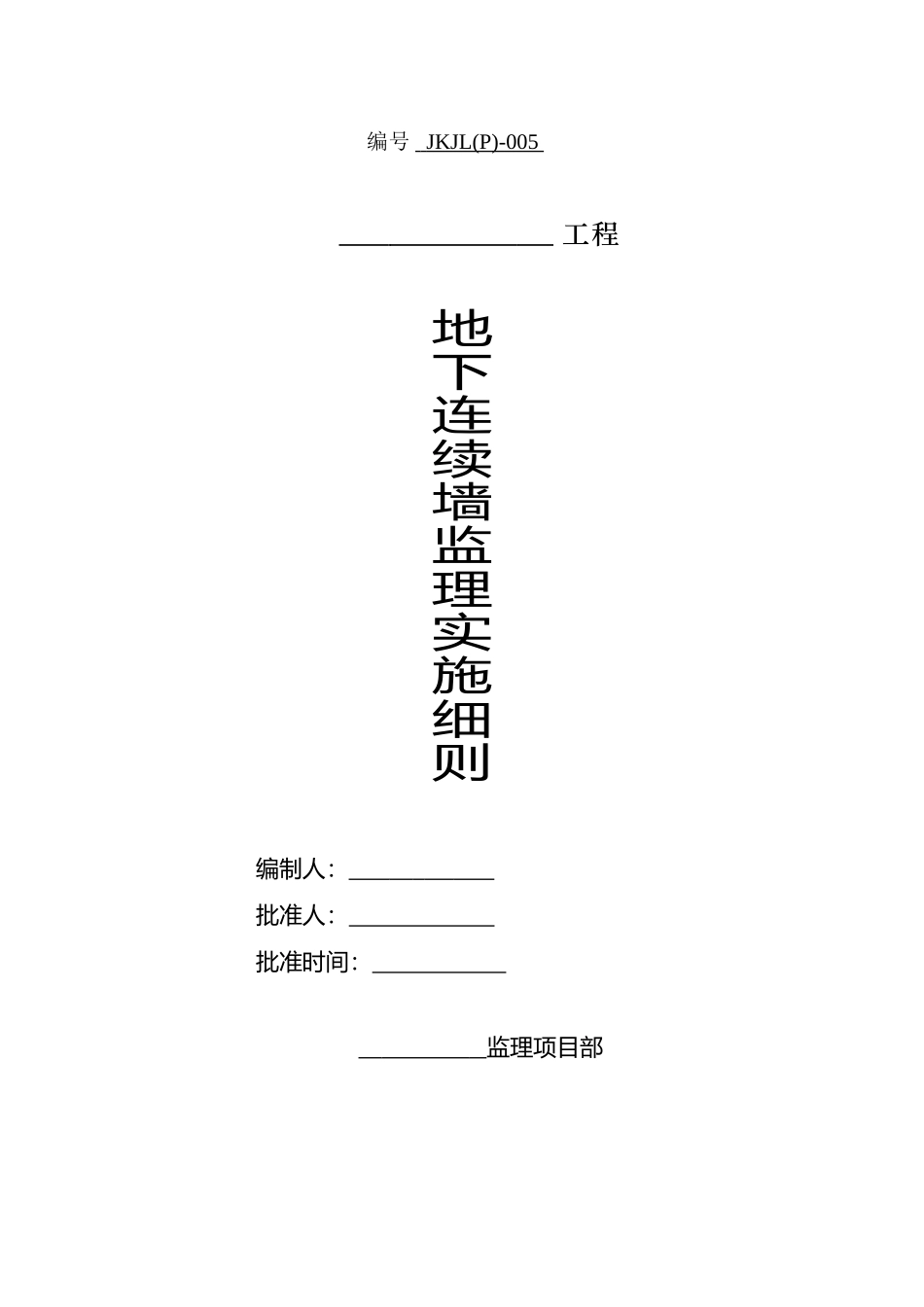

编号 JKJL(P)-005 工程地下连续墙监理实施细则编制人： 批准人： 批准时间： 监理项目部目 录1、 专业工程概况和特点2、 执行标准、法规3、 监理工作的流程4、 监理工作的控制要点及目标值5、 监理工作的方法和措施6、 监理旁站内容、方法和要求7、 地下连续墙监理检查记录表式1 专业工程概况及特点 本工程占地面积 7865m2，总建筑面积 73146m2，地下三层（埋深 14.40m），地上主楼 19 层,高82.5m，裙房 10 层高 44.5m，本工程属丙类建筑，设防烈度为 7 度。建筑标高±0.000 相当于绝对标高3.30M。本工程土层在 95.36m 深度范围的地基土均属第四系河口～滨海相，滨海～浅海相沉积层，主要由饱和的粘性土、粉性土、砂土组成，共分为 9 层，因受古河道切割影响，第⑥层粉质粘土暗色粉质粘土硬层和第⑦层砂土缺失，以第⑤ 1-2层粉质土夹粘质土和第⑤-2层粘质粉土局部存在代之分布。在深度 15m 范围内无饱和的厚层状砂质粉土或粉砂分布，仅在第③层 4.5～6.5m 处夹多量粉性土，基坑开挖时易产生管涌、流砂等不良地质现象。场内浅部地下水属潜水类型，受大气降水和地表迳流补给，埋深一般在 0.35～0.70m 之间，相应标高 2.65～2.09M。本工程桩基持力层选用第⑨-1层，连续墙持力层选用第⑤ 1-2层。 为有效保护周边建筑和市政管线，本工程桩基工程采纳对土体位移沉降影响小的钻孔灌注桩；围护工程采纳了地下连续墙和坑内坑外土体加固（坑外土体加固主要是在连续墙施工期间保证槽壁的）；华东院、交通银行、三井洋行外侧增加了树根桩（拱行分布）和压密注浆， 3 层地下室采纳目前对周边土体影响较小的逆筑法，相对顺筑法而言，逆筑法对周边土体位移、沉降、坑底回弹等均较小。基坑周长约 345 延长米,地下连续墙分为 71 幅槽段.基本槽段长 4200，首开幅长 6000 左右，转角幅和个别槽幅长度有所调整。西、南二侧（沿华东建筑设计讨论院、交通银行和三井洋行一侧）墙厚为 1000，槽底相对标高为-35.5M、30.5M，东、北二侧墙厚 800，槽底相对标高为-26.5M，砼设计强度等级为水下 C30，实际浇砼强度等级为 C35（试块强度等级按 C35 评定）。本工程地下室采纳逆筑法施工，地下连续墙(兼作地下室外墙，即二墙合一)属于基坑围护挡墙，结构±0.000 楼板、B1、B2 楼板兼作水平支撑；连续墙和支撑柱（钢管混凝土柱和钢格构柱）传递竖向荷载；连续墙接缝处内侧设置壁柱（部分原因为考虑地下室防水），与各层环...
