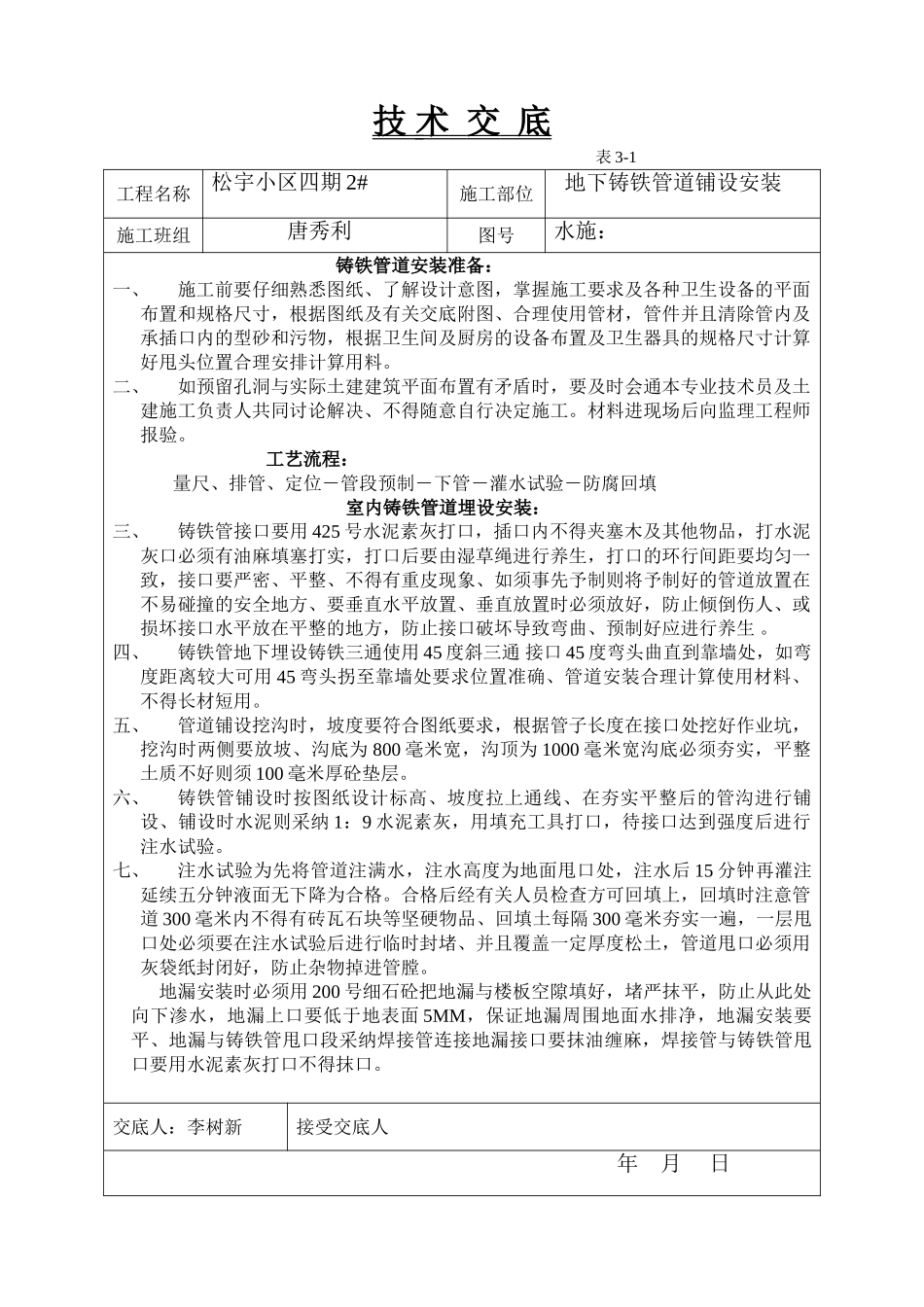

技 术 交 底 表 3-1工程名称松宇小区四期 2#施工部位地下铸铁管道铺设安装施工班组唐秀利图号水施： 铸铁管道安装准备：一、施工前要仔细熟悉图纸、了解设计意图，掌握施工要求及各种卫生设备的平面布置和规格尺寸，根据图纸及有关交底附图、合理使用管材，管件并且清除管内及承插口内的型砂和污物，根据卫生间及厨房的设备布置及卫生器具的规格尺寸计算好甩头位置合理安排计算用料。二、如预留孔洞与实际土建建筑平面布置有矛盾时，要及时会通本专业技术员及土建施工负责人共同讨论解决、不得随意自行决定施工。材料进现场后向监理工程师报验。 工艺流程： 量尺、排管、定位―管段预制―下管―灌水试验―防腐回填室内铸铁管道埋设安装： 三、铸铁管接口要用 425 号水泥素灰打口，插口内不得夹塞木及其他物品，打水泥灰口必须有油麻填塞打实，打口后要由湿草绳进行养生，打口的环行间距要均匀一致，接口要严密、平整、不得有重皮现象、如须事先予制则将予制好的管道放置在不易碰撞的安全地方、要垂直水平放置、垂直放置时必须放好，防止倾倒伤人、或损坏接口水平放在平整的地方，防止接口破坏导致弯曲、预制好应进行养生 。四、铸铁管地下埋设铸铁三通使用 45 度斜三通 接口 45 度弯头曲直到靠墙处，如弯度距离较大可用 45 弯头拐至靠墙处要求位置准确、管道安装合理计算使用材料、不得长材短用。五、管道铺设挖沟时，坡度要符合图纸要求，根据管子长度在接口处挖好作业坑，挖沟时两侧要放坡、沟底为 800 毫米宽，沟顶为 1000 毫米宽沟底必须夯实，平整土质不好则须 100 毫米厚砼垫层。六、铸铁管铺设时按图纸设计标高、坡度拉上通线、在夯实平整后的管沟进行铺设、铺设时水泥则采纳 1：9 水泥素灰，用填充工具打口，待接口达到强度后进行注水试验。七、注水试验为先将管道注满水，注水高度为地面甩口处，注水后 15 分钟再灌注延续五分钟液面无下降为合格。合格后经有关人员检查方可回填上，回填时注意管道 300 毫米内不得有砖瓦石块等坚硬物品、回填土每隔 300 毫米夯实一遍，一层甩口处必须要在注水试验后进行临时封堵、并且覆盖一定厚度松土，管道甩口必须用灰袋纸封闭好，防止杂物掉进管膛。地漏安装时必须用 200 号细石砼把地漏与楼板空隙填好，堵严抹平，防止从此处向下渗水，地漏上口要低于地表面 5MM，保证地漏周围地面水排净，地漏安装要平、地漏与铸铁管甩口段采纳焊接管连接地漏接口要抹油缠麻，...
