坡屋面脚手架及模板施工技术交底

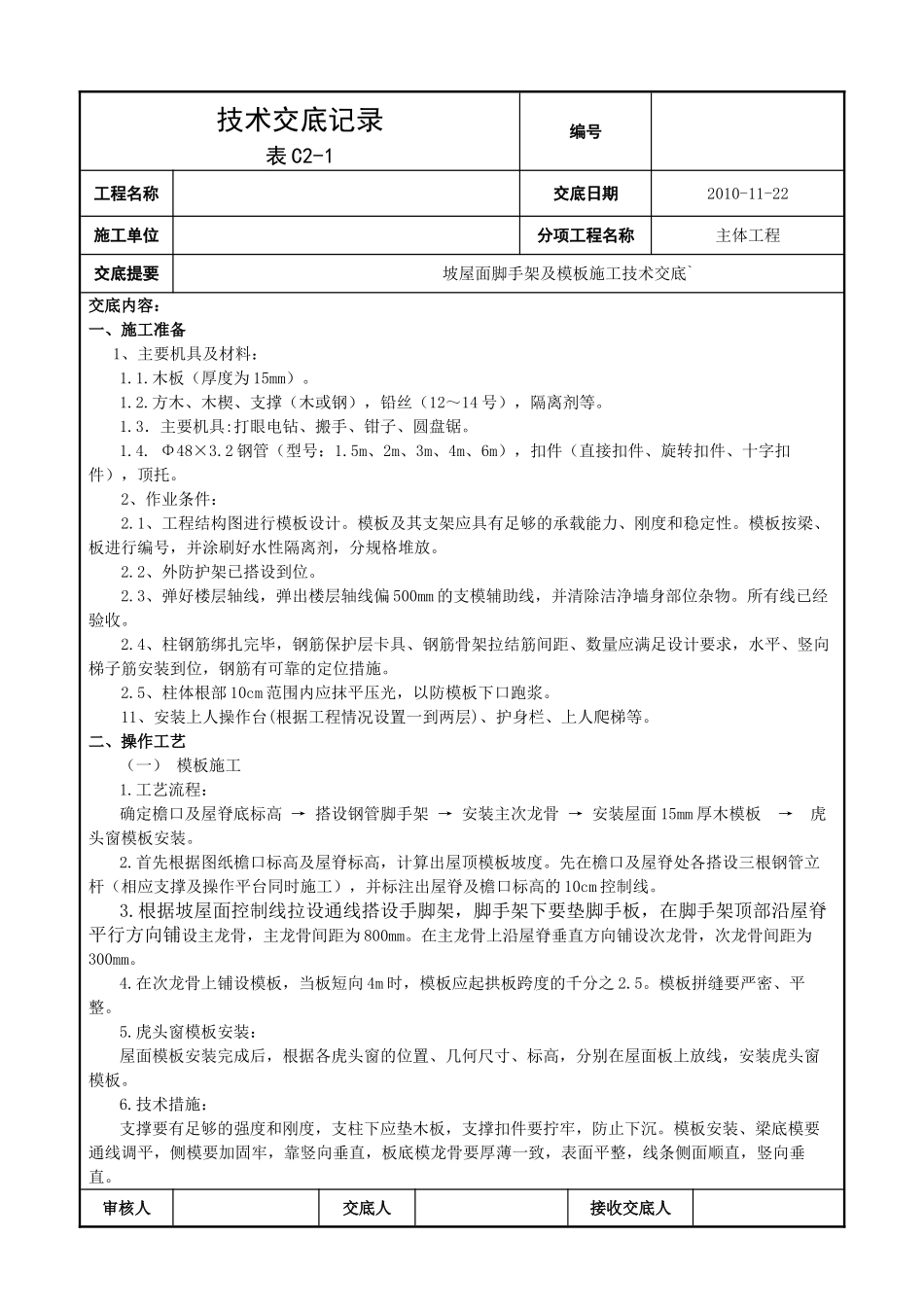

技术交底记录表 C2-1编号工程名称交底日期2010-11-22施工单位分项工程名称主体工程交底提要坡屋面脚手架及模板施工技术交底`交底内容：一、施工准备 1、主要机具及材料：1.1.木板（厚度为 15mm）。1.2.方木、木楔、支撑（木或钢），铅丝（12～14 号），隔离剂等。1.3．主要机具:打眼电钻、搬手、钳子、圆盘锯。1.4. Φ48×3.2 钢管（型号：1.5m、2m、3m、4m、6m），扣件（直接扣件、旋转扣件、十字扣件），顶托。2、作业条件：2.1、工程结构图进行模板设计。模板及其支架应具有足够的承载能力、刚度和稳定性。模板按梁、板进行编号，并涂刷好水性隔离剂，分规格堆放。2.2、外防护架已搭设到位。2.3、弹好楼层轴线，弹出楼层轴线偏 500mm 的支模辅助线，并清除洁净墙身部位杂物。所有线已经验收。2.4、柱钢筋绑扎完毕，钢筋保护层卡具、钢筋骨架拉结筋间距、数量应满足设计要求，水平、竖向梯子筋安装到位，钢筋有可靠的定位措施。2.5、柱体根部 10cm 范围内应抹平压光，以防模板下口跑浆。11、安装上人操作台(根据工程情况设置一到两层)、护身栏、上人爬梯等。二、操作工艺（一） 模板施工1.工艺流程：确定檐口及屋脊底标高 → 搭设钢管脚手架 → 安装主次龙骨 → 安装屋面 15mm 厚木模板 → 虎头窗模板安装。2.首先根据图纸檐口标高及屋脊标高，计算出屋顶模板坡度。先在檐口及屋脊处各搭设三根钢管立杆（相应支撑及操作平台同时施工），并标注出屋脊及檐口标高的 10cm 控制线。3.根据坡屋面控制线拉设通线搭设手脚架，脚手架下要垫脚手板，在脚手架顶部沿屋脊平行方向铺设主龙骨，主龙骨间距为 800mm。在主龙骨上沿屋脊垂直方向铺设次龙骨，次龙骨间距为300mm。4.在次龙骨上铺设模板，当板短向 4m 时，模板应起拱板跨度的千分之 2.5。模板拼缝要严密、平整。5.虎头窗模板安装：屋面模板安装完成后，根据各虎头窗的位置、几何尺寸、标高，分别在屋面板上放线，安装虎头窗模板。6.技术措施：支撑要有足够的强度和刚度，支柱下应垫木板，支撑扣件要拧牢，防止下沉。模板安装、梁底模要通线调平，侧模要加固牢，靠竖向垂直，板底模龙骨要厚薄一致，表面平整，线条侧面顺直，竖向垂直。审核人交底人接收交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号工程名称交底日期2010-11-22施工单位分...
