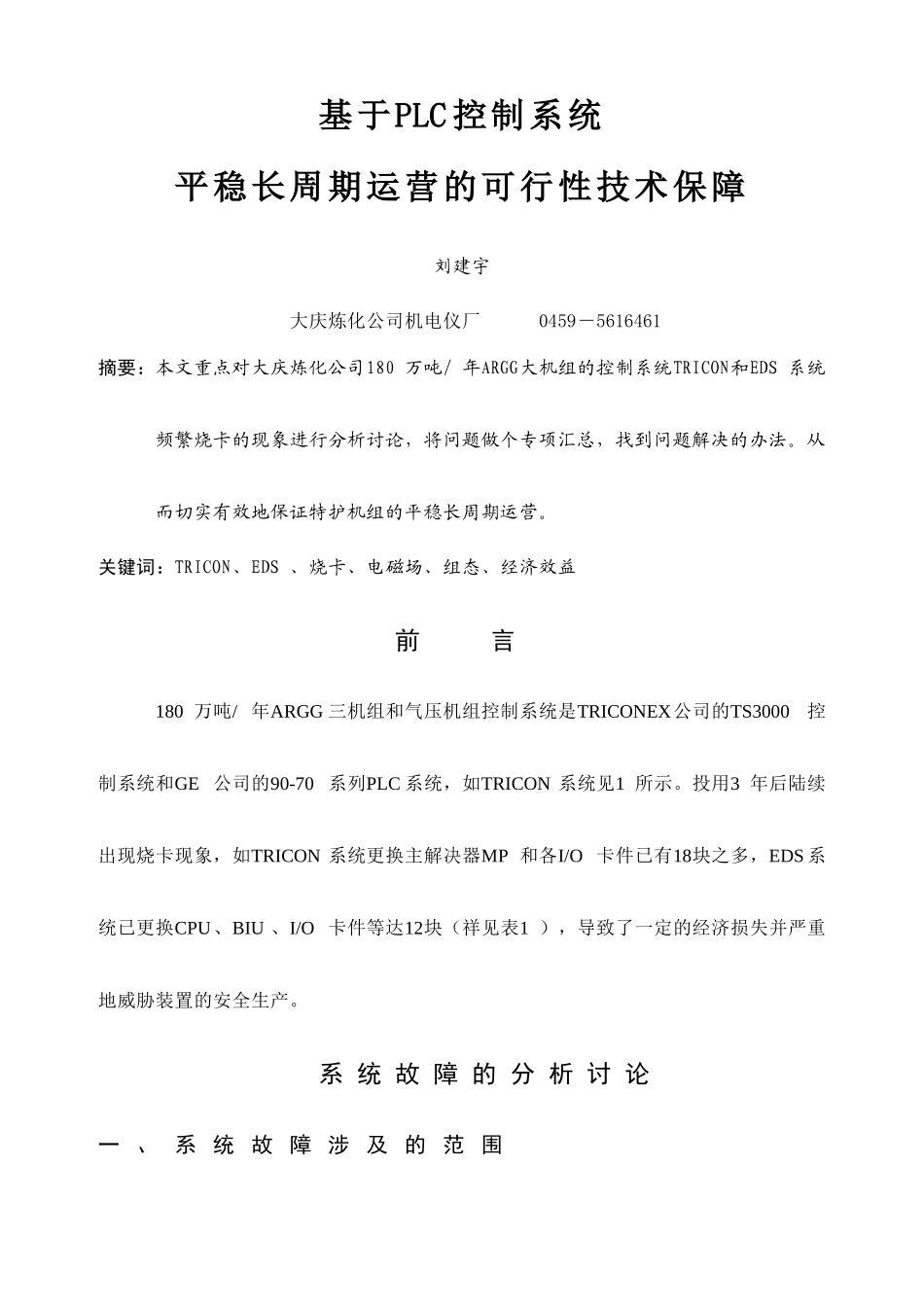

基于PLC 控制系统平稳长周期运营的可行性技术保障刘建宇 大庆炼化公司机电仪厂 0459－5616461摘要：本文重点对大庆炼化公司180 万吨/ 年ARGG大机组的控制系统TRICON和EDS 系统频繁烧卡的现象进行分析讨论，将问题做个专项汇总，找到问题解决的办法。从而切实有效地保证特护机组的平稳长周期运营。关键词：TRICON、EDS 、烧卡、电磁场、组态、经济效益前 言180 万吨/ 年ARGG 三机组和气压机组控制系统是TRICONEX公司的TS3000控制系统和GE 公司的90-70 系列PLC 系统，如TRICON 系统见1 所示。投用3 年后陆续出现烧卡现象，如TRICON 系统更换主解决器MP 和各I/O 卡件已有18块之多，EDS 系统已更换CPU、BIU 、I/O 卡件等达12块（祥见表1 ），导致了一定的经济损失并严重地威胁装置的安全生产。系 统 故 障 的 分 析 讨 论一 、 系 统 故 障 涉 及 的 范 围如附表所示，碰到的系统故障现象有以下几个方面： 卡笼箱故障：TRICON 、GE90-70PLC 、3500卡笼箱均更换过。 系统卡件烧坏：TRICON 系统更换电源模块、主解决器MP 、通讯卡EICM 和各I/O 卡件已有18块之多；EDS 系统已更换电源模块、CPU、BIU 、I/O 卡件等达12块；本特立3500系统卡件更换4 块；ASCC 防喘振控制器烧坏等。 系统通讯故障：EDS 系统冗余的主副PLC 出现6 次不冗余现象；操作站与PLC的通讯故障出现4 次。 仪表设备烧坏：主风机静叶控制器的隔离栅烧毁1 次；各类探头和前置器更换累计达30余台/ 次。从附表可以看出，在装置和机组的运营期间，维护中对各类故障的解决措施基本上可以分几种情况。系统接地的解决：具体检查接地系统，保证仪表专业接地符合规定；将系统工作地和安全地分开。电源系统的解决：检查UPS 的输出电压的精度及各项指标满足规定（由UPS 厂家配合进行）；将UPS 输出端三相四线的中性点N 相做接地联接；更换UPS 电源、6 台变压器及电源开关。仪表回路的检查：将所有仪表回路做了具体的检查。二 、 系 统 维 护 中 值 得 思 考 的 几 个 问 题 笔者认为，以下几个方面值得思考。1 、关于系统的工作环境因素环境因素有温度、湿度、电磁场、空气尘埃等。事实上温度、湿度和空气中的腐蚀性气体及允许尘埃量都符合规定，特别是和其它机组控制室相比都是同样的。但沟通电磁场的指标却很也许过高。因素如下：标准规定是：磁场＜2.5T/M，电场＜8V/M（14KHz~1GHz）据电磁场...
